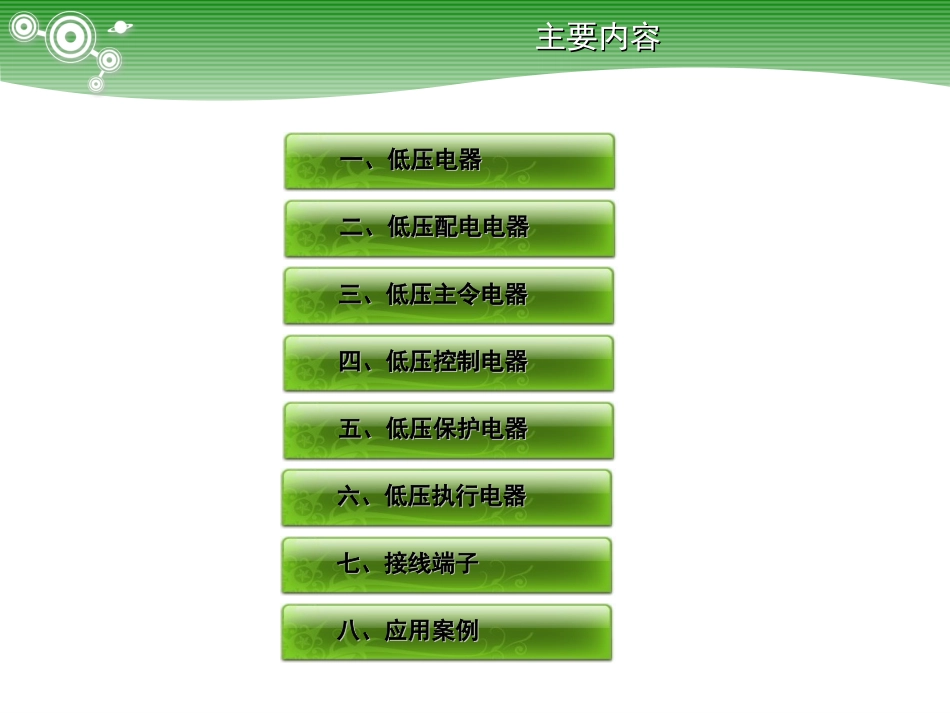

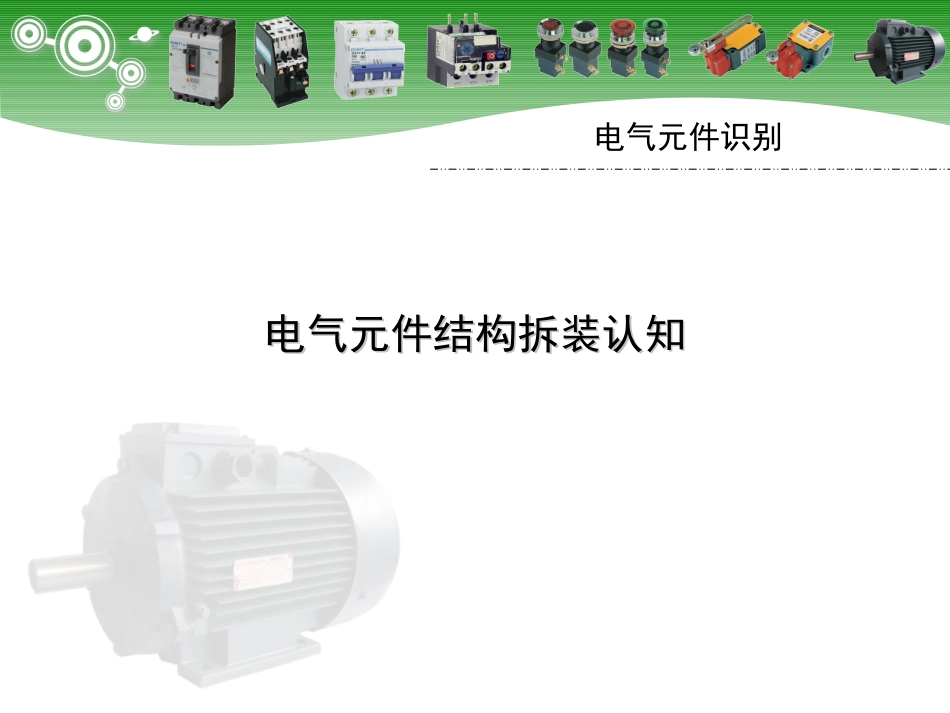

电气元件识别电气元件结构拆装认知电气元件结构拆装认知主要内容主要内容一、低压电器一、低压电器二、低压配电电器二、低压配电电器三、低压主令电器三、低压主令电器四、低压控制电器四、低压控制电器五、低压保护电器五、低压保护电器六、低压执行电器六、低压执行电器七、接线端子七、接线端子八、应用案例八、应用案例一、低压电器一、低压电器一、低压电器一、低压电器1、定义电器：凡是能对电路进行切换、控制、保护、检测、变换和调节的元件。高压电器：指额定电压为3000V及以上的电器。低压电器：指工作在交流电压1200V、直流1500V及以下电器。2、分类低压配电电器:用于供电，如刀开关、断路器等；低压控制电器:用于控制，如接触器、继电器、控制器等；低压主令电器:用于发送控制指令，如按钮、主令开关、行程开关和万能转换开关等；低压保护电器:用于安全保护，如熔断器、热继电器、电压继电器、电流继电器等。低压执行电器:用于执行和传动功能的电路，如电磁铁、电磁离合器等。一、低压电器一、低压电器3、基本结构1）电磁机构组成：吸引线圈、铁芯和衔铁组成，衔铁的运动方式：直动式和拍合式。吸引线圈作用：将电能转换为磁能，衔铁在电磁吸力作用下使铁芯吸合。电压线圈：并联在电路中，匝数多、导线细。电流线圈：串联在电路中，匝数少、导线粗。交流线圈：短而粗，有骨架。直流线圈：细而长，无骨架。一、低压电器一、低压电器一、低压电器一、低压电器2）触头系统触头用来接通和分断被控制电路。（1）触头接触形式：点接触、线接触和面接触。（2）触头材料：镀银，嵌银（3）灭弧：①机械灭弧法：利用弹性力、迅速拉长电弧；②缝灭弧法：分割电弧，并有冷却作用。如：纵缝陶土灭弧罩；③栅片灭弧法：金属栅片分割电弧；④磁吹灭弧法：电磁吸力的作用下迅速拉长电弧使用于熄灭直流电弧。二、低压配电电器二、低压配电电器闸刀开关1组合开关2低压断路器3闸刀开关1二、低压配电电器二、低压配电电器单级三极用途：隔离电源用，不频繁地手动接通、断开电路和隔离电源。结构：触刀、触头插座、绝缘电板、操纵手柄。类型：带熔断器、带灭弧装置、铁壳负荷开关、胶盖开关等。分类：单.双.三极.符号：QS安装:安装时,手柄向上；接线:上进下出.二、低压配电电器二、低压配电电器二、低压配电电器二、低压配电电器二、低压配电电器二、低压配电电器二、低压配电电器二、低压配电电器组合开关2转换开关QSQSQS单级三极用途：隔离电源用，也可控制不频繁起停的的异步电动机；结构：动、静触片、方形转轴、手柄、定位机构、外壳。符号：QS二、低压配电电器二、低压配电电器低压断路器3单极三极低压断路器又称自动空气开关或自动空气断路器，简称自动开关。用途：电源隔离.欠压.失压.过载.短路保护.结构：过电流脱扣器-----短路或严重过载热脱扣器-----------一般过载(双金属片)失压脱扣器-------失压保护.分励脱扣器-------远距离分断电路选用原则：IN(UN)>=I电路N(U电路N)I热整定=I负载N整定电流：通过热元件的电流超过该值20%时，应在20分钟内断开。图形符号：QFQFQF二、低压配电电器二、低压配电电器工作原理：正常工作时，电磁脱扣器中线圈所产生的吸力不能将它的衔铁吸合。如果线路发生短路和产生较大过电流时，电磁脱扣器中线圈所产生的吸力增大，将衔铁吸合，并撞击杠杆，把搭钩顶上去，在弹簧的作用下切断主触头，实现了短路保护。如果线路上电压下降或失去电压时，欠电压脱扣器的吸力减小或失去吸力，衔铁被弹簧拉开，撞击杠杆，把搭钩顶开，切断主触头，实现了过载保护二、低压配电电器二、低压配电电器二、低压配电电器二、低压配电电器总电源开关支路开关支路开关支路开关支路开关二、低压配电电器二、低压配电电器二、低压配电电器二、低压配电电器二、低压配电电器二、低压配电电器三、低压主令电器三、低压主令电器按钮1转换开关2行程开关3接近开关4三、三、低压主令电器低压主令电器按钮1常开常闭复合按钮SBSB用途：手动能自动复位的开关.通常用来通断小电流控制电路.结构：按钮帽、复位弹簧、触点、外壳分类：指示灯式、旋钮式、紧急式选用：...
