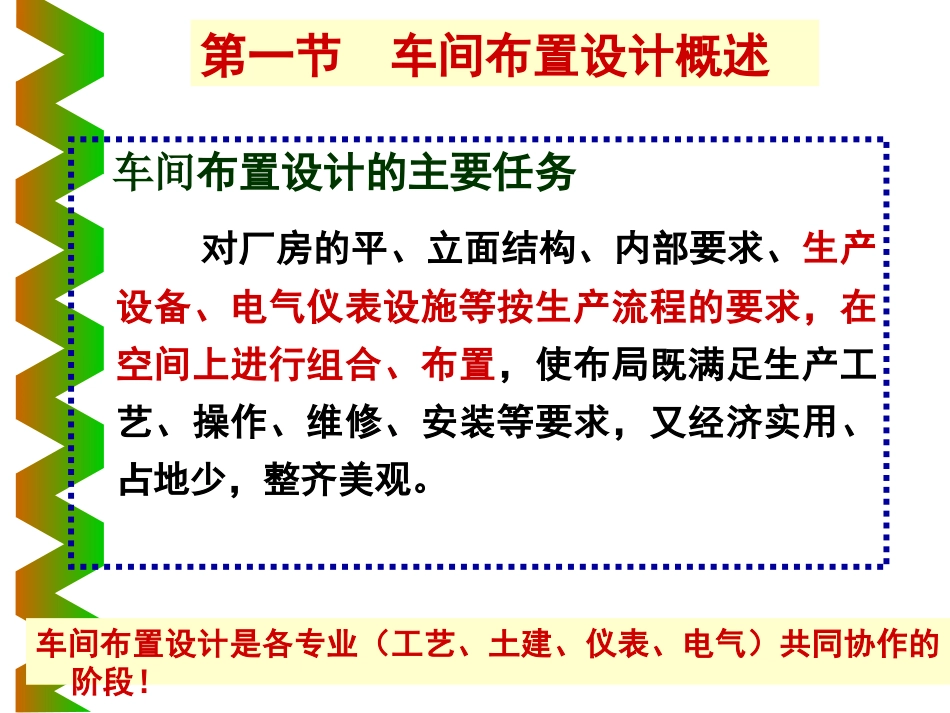

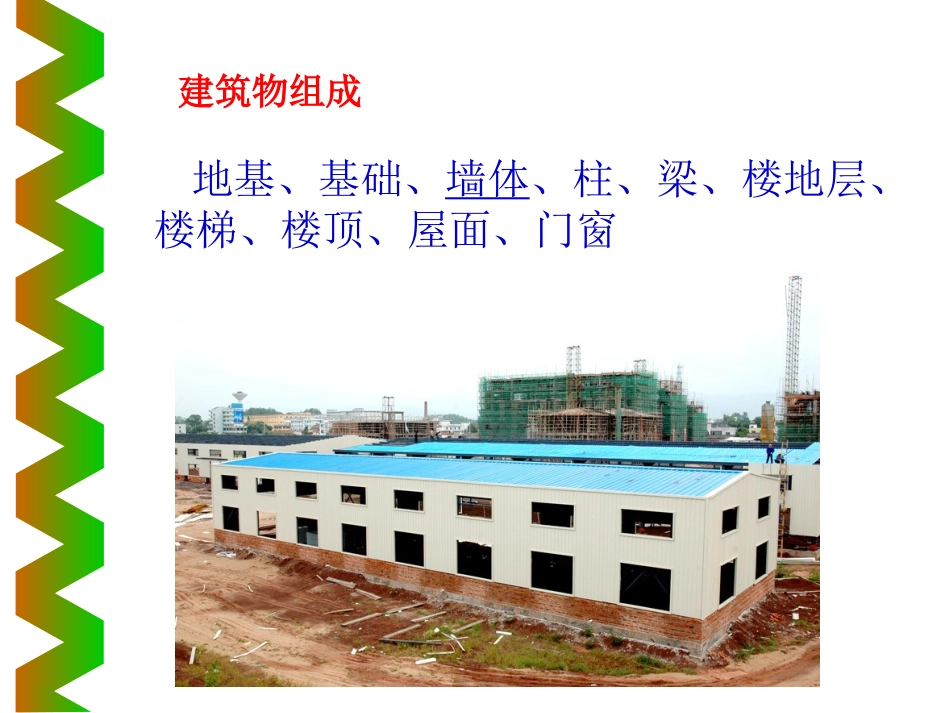

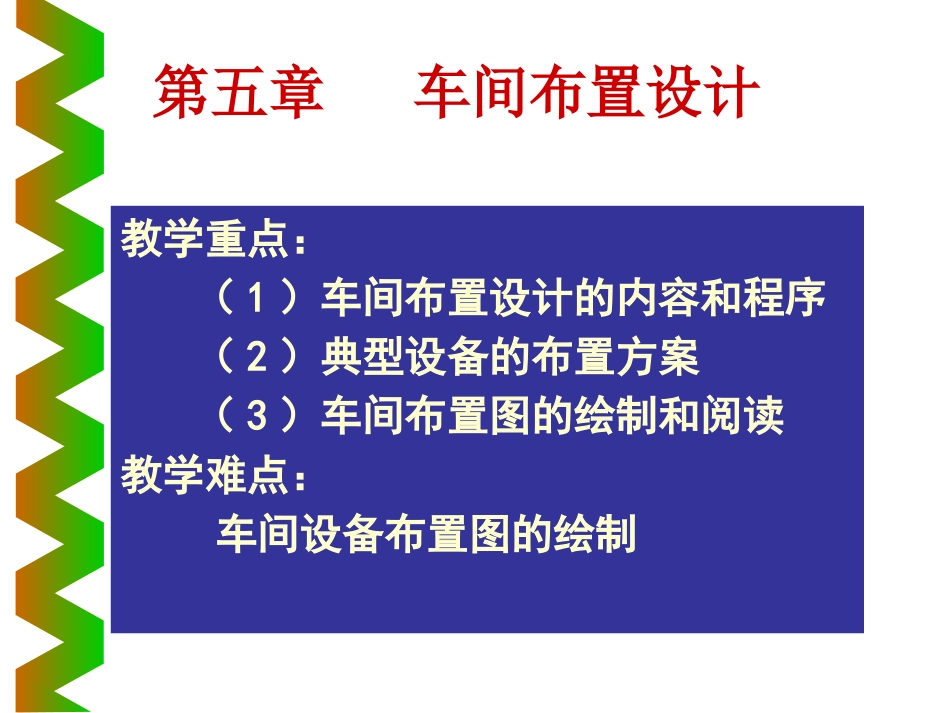

教学重点：（1）车间布置设计的内容和程序（2）典型设备的布置方案（3）车间布置图的绘制和阅读教学难点：车间设备布置图的绘制第五章车间布置设计车间布置设计的主要任务对厂房的平、立面结构、内部要求、生产设备、电气仪表设施等按生产流程的要求，在空间上进行组合、布置，使布局既满足生产工艺、操作、维修、安装等要求，又经济实用、占地少，整齐美观。第一节车间布置设计概述车间布置设计是各专业（工艺、土建、仪表、电气）共同协作的阶段！建筑物组成地基、基础、墙体、柱、梁、楼地层、楼梯、楼顶、屋面、门窗车间布置设计的内容车间布置设计车间厂房布置设备布置全厂车间组成车间组成生产设施：原料工段、生产工段、成品工段、回收工段、控制室、贮罐区、露天堆场生产辅助设施：化验室、机修间、动力间、变电配电室、除尘室、通风室行政福利设施：办公室、休息室、更衣室、浴室、厕所其他特殊用室：劳动保护室、保健室车间平面布置——将上述车间组成在平面上进行组合布置。车间布置设计的依据1．厂区总平面布置图。2．已掌握本车间与其它各生产车间、辅助生产车间、生活设施以及本车间与车间内外的道路、铁路、码头、输电、消防等的关系，了解有关防火、防雷、防爆、防毒和卫生等国家标准与设计规范。3．熟悉本车间的生产工艺并已绘出管道及仪表流程图；熟悉有关物性数据、原材料和主、付产品的贮存、运输方式和特殊要求。4．熟悉本车间各种设备、设备的特点、要求及日后的安装、检修、操作所需空间、位置。如根据设备的操作情况和工艺要求，决定设备装置是否露天布置，是否需要检修场地，是否经常更换等。5．了解与本车间工艺有关的配电、控制仪表等其它专业和办公、生活设施方面的要求。6．具有车间设备一览表和车间定员表。车间布置设计的内容1．车间厂房的整体布置设计车间组成：生产设施，生产辅助设施，生活行政设施等。2．车间设备布置设计3．绘制车间布置图确定各设备在车间平面与立面上的准确位置，确定场地(室外场地)与建筑物、构筑物尺寸，确定工艺管道、电气仪表、管线及采暖通风管道的走向和位置。——设备布置图车间布置设计的原则1．车间布置设计要适应总图布置要求，与其它车间、公用系统、运输系统组成有机体。2．最大限度地满足工艺生产包括设备维修要求。3．经济效果要好；有效地利用车间建筑面积和土地；要为车间技术经济先进指标创造条件。4．便于生产管理，安装、操作、检修方便。5．要符合有关的布置规范和国家有关的法规，妥善处理防火、防爆、防毒、防腐等问题，保证生产安全，还要符合建筑规范和要求。人流货流尽量不要交错。6．要考虑车间的发展和厂房的扩建。7.考虑地区的气象、地质、水文等条件。车间布置设计的方法和步骤1．准备资料①管道仪表流程图；②设备一览表（包括设备外形尺寸、重量、支撑形式及保温情况）；③厂区总平面布置图（包括本车间同其他生产车间、辅助车间、生活设施的相互联系，厂内人流物流的情况与数量）。④有关规划和标准•《建筑设计防火规范》(GBJ16-87)•《石油化工企业设计防火规定》(GB50160-99)•《化工企业安全卫生设计标准》(HG20571-95)•《工业企业厂房噪声标准》(GB2348-90)•《爆炸和火灾危险环境电力装置设计规定》(GB50058-92)•《中华人民共和国爆炸危险场所电气安全规程》（试行）（1987）等。①露天布置优点：建筑投资少、用地少省，利于安装和检修，通风、防火、防爆等。化工厂的设备布置优先考虑露天布置。缺点：操作条件差，自控要求高，受大气影响等。②室内布置优点：气候影响小，劳动条件好，适应于小型化工装置、间歇操作、操作频繁、在气温较低的地区或有特殊要求的设备。缺点：建筑造价较高。2．确定各工段的布置方式露天布置：如大型贮罐、精馏塔、吸收塔、凉水塔、喷淋式冷却器等设备。室内布置：如往复泵、空压机、冷冻机等机械传动设备以及结晶器、釜式反应器等易受气温影响的设备。以下情况可以考虑露天布置：1、生产中不需要经常看管的设备2、受气候影响较小的设备3、需要大气调节温度、湿度的设备4、不需要人工操作，高度自动化的设备5、气温温和的地区注意3．确定厂房布置和...
