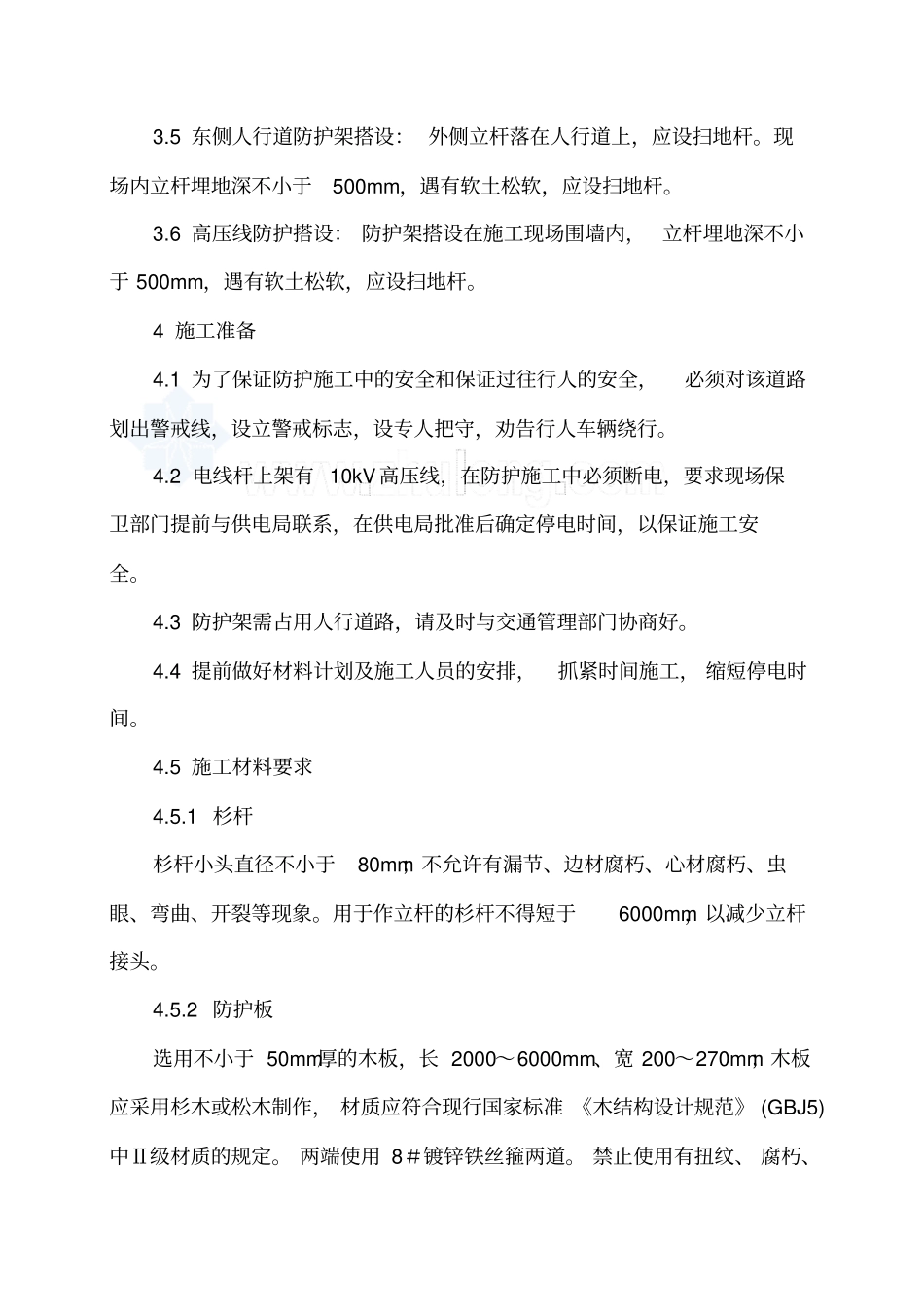

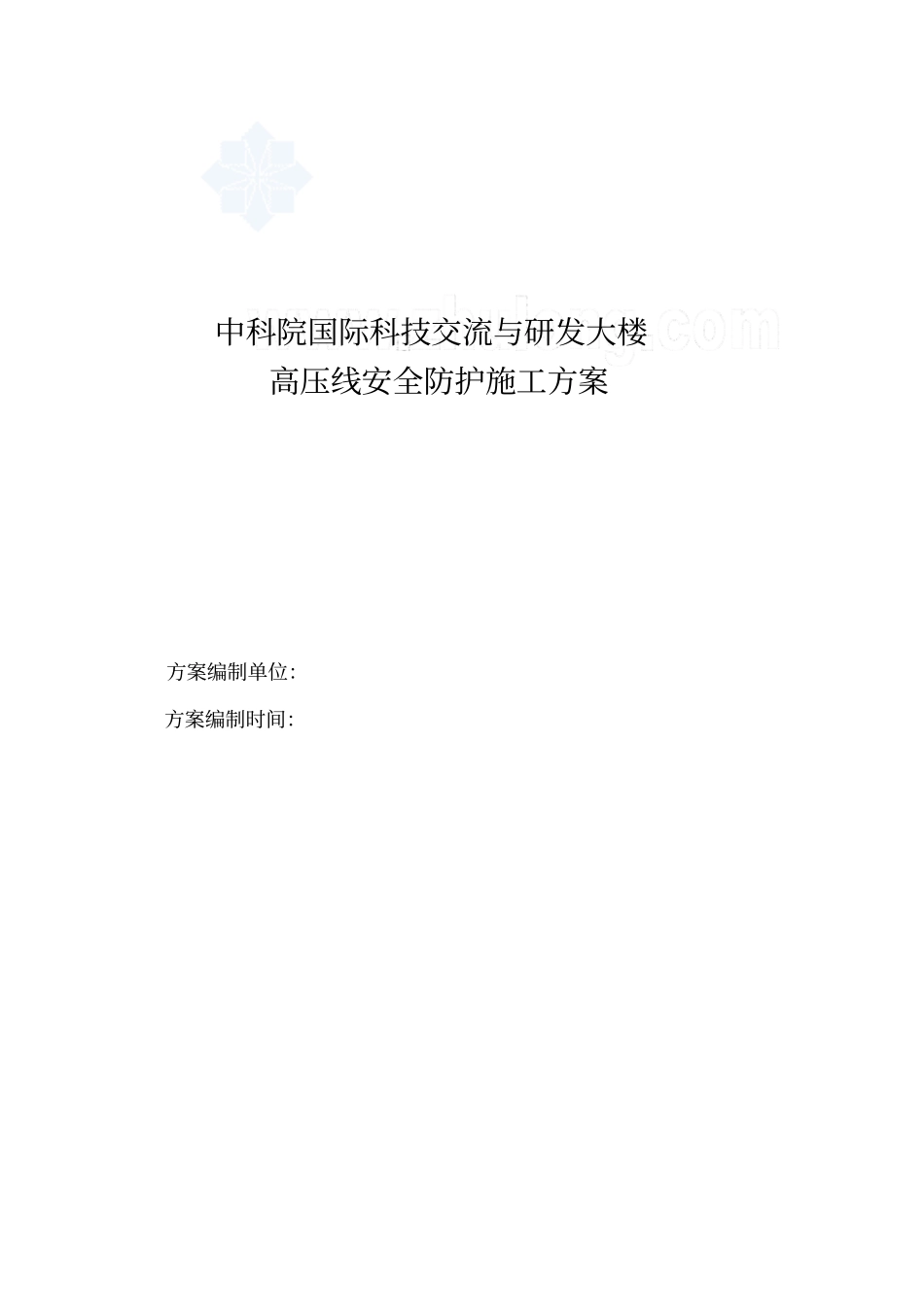

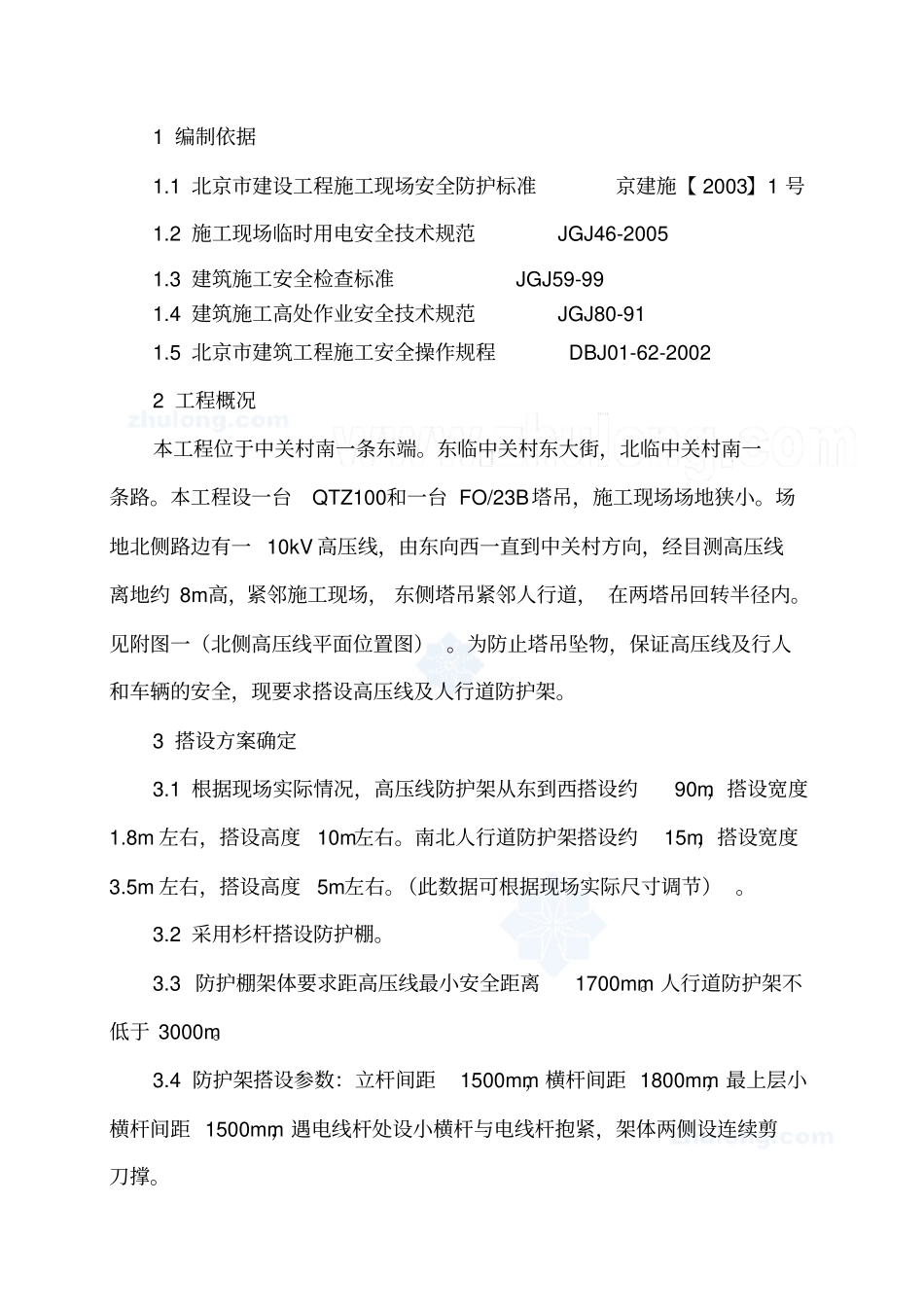

中科院国际科技交流与研发大楼高压线安全防护施工方案方案编制单位：方案编制时间：1编制依据1.1北京市建设工程施工现场安全防护标准京建施【2003】1号1.2施工现场临时用电安全技术规范JGJ46-20051.3建筑施工安全检查标准JGJ59-991.4建筑施工高处作业安全技术规范JGJ80-911.5北京市建筑工程施工安全操作规程DBJ01-62-20022工程概况本工程位于中关村南一条东端。东临中关村东大街，北临中关村南一条路。本工程设一台QTZ100和一台FO/23B塔吊，施工现场场地狭小。场地北侧路边有一10kV高压线，由东向西一直到中关村方向，经目测高压线离地约8m高，紧邻施工现场，东侧塔吊紧邻人行道，在两塔吊回转半径内。见附图一（北侧高压线平面位置图）。为防止塔吊坠物，保证高压线及行人和车辆的安全，现要求搭设高压线及人行道防护架。3搭设方案确定3.1根据现场实际情况，高压线防护架从东到西搭设约90m，搭设宽度1.8m左右，搭设高度10m左右。南北人行道防护架搭设约15m，搭设宽度3.5m左右，搭设高度5m左右。（此数据可根据现场实际尺寸调节）。3.2采用杉杆搭设防护棚。3.3防护棚架体要求距高压线最小安全距离1700mm。人行道防护架不低于3000m。3.4防护架搭设参数：立杆间距1500mm，横杆间距1800mm，最上层小横杆间距1500mm，遇电线杆处设小横杆与电线杆抱紧，架体两侧设连续剪刀撑。3.5东侧人行道防护架搭设：外侧立杆落在人行道上，应设扫地杆。现场内立杆埋地深不小于500mm，遇有软土松软，应设扫地杆。3.6高压线防护搭设：防护架搭设在施工现场围墙内，立杆埋地深不小于500mm，遇有软土松软，应设扫地杆。4施工准备4.1为了保证防护施工中的安全和保证过往行人的安全，必须对该道路划出警戒线，设立警戒标志，设专人把守，劝告行人车辆绕行。4.2电线杆上架有10kV高压线，在防护施工中必须断电，要求现场保卫部门提前与供电局联系，在供电局批准后确定停电时间，以保证施工安全。4.3防护架需占用人行道路，请及时与交通管理部门协商好。4.4提前做好材料计划及施工人员的安排，抓紧时间施工，缩短停电时间。4.5施工材料要求4.5.1杉杆杉杆小头直径不小于80mm；不允许有漏节、边材腐朽、心材腐朽、虫眼、弯曲、开裂等现象。用于作立杆的杉杆不得短于6000mm，以减少立杆接头。4.5.2防护板选用不小于50mm厚的木板，长2000～6000mm、宽200～270mm；木板应采用杉木或松木制作，材质应符合现行国家标准《木结构设计规范》(GBJ5)中Ⅱ级材质的规定。两端使用8＃镀锌铁丝箍两道。禁止使用有扭纹、腐朽、破裂和横透疖等不符合的木板。4.5.3安全网大孔安全网用作立网，其规格为3m×6m。安全网使用有国家认证的生产厂家供货，安全网必须是阻燃的，要求做完防火试验合格后方可进场，不合格者不得进场。4.5.4辅助材料有8号镀锌钢丝、竹夹板、大眼网等，及时进场。4.6人员要求4.6.1成立防护架搭拆管理小组。4.6.2高处作业人员必须年满18岁，两眼视力均不低于1.0，无色盲、无听觉障碍，无高血压、心脏病、癫痫、眩晕和突发性昏厥等疾病，无防碍登高架设作业的其它疾病和生理缺陷。4.6.3责任心强，工作认真负责，熟悉本作业的安全技术操作规程，严禁酒后作业和作业中玩笑嬉闹。4.6.4正确使用个人防护用品和采取安全防护措施。进入施工现场，必须戴好安全帽，在无可靠防护的2m以上作业必须系好安全带，使用工具要放在工具套内。4.6.5操作工必须经过培训教育，考试、体检合格后，持证上岗。任何人不得安排未经培训的无证人员上岗作业。4.6.6拆架作业人员在作业前应提前进行体检，合格后方能上架操作。5防护架搭设措施5.1防护架从东向西，根据现场实际量得尺寸。架体整体长度约90m，宽度1.5m，架体搭设高度约10m。北排立杆距工地围墙200mm。具体搭设见附图。5.2立杆竖立要纵成线，横正方，杆身垂直，接头错开；立杆尽量用长杆，减少接头。现场内立杆应先挖杆坑，深度不小于500mm，遇有土质松软，应设扫地杆。立杆时必须2～3人配合操作。5.3大横杆绑在立杆里侧，要求平直；搭设第一步纵向水平杆时，必须检查立杆是否立正。大横杆两杆接头置于立杆处，并使小头压在大头上；搭接长度不小于1.5m；绑扎不少于3道。接头位...
