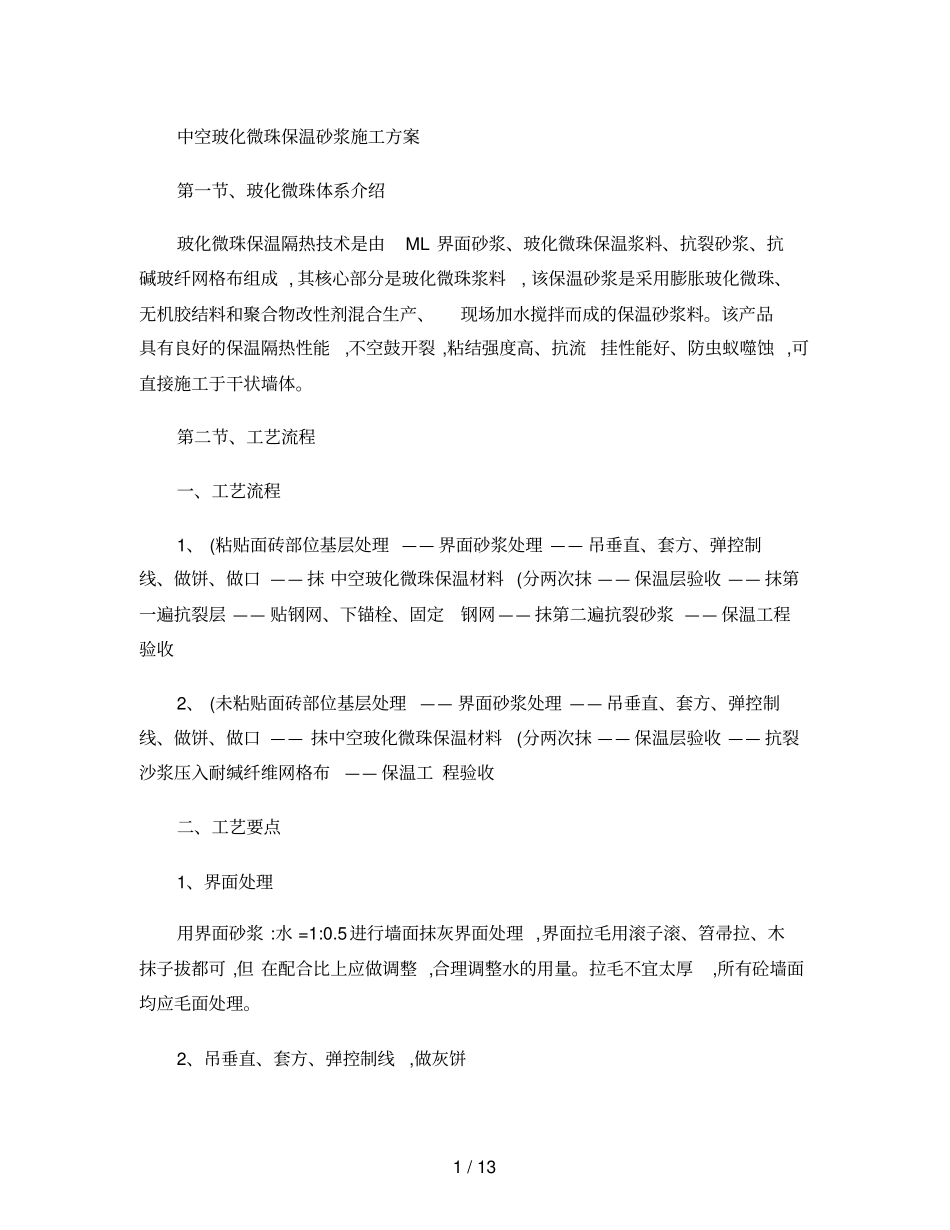

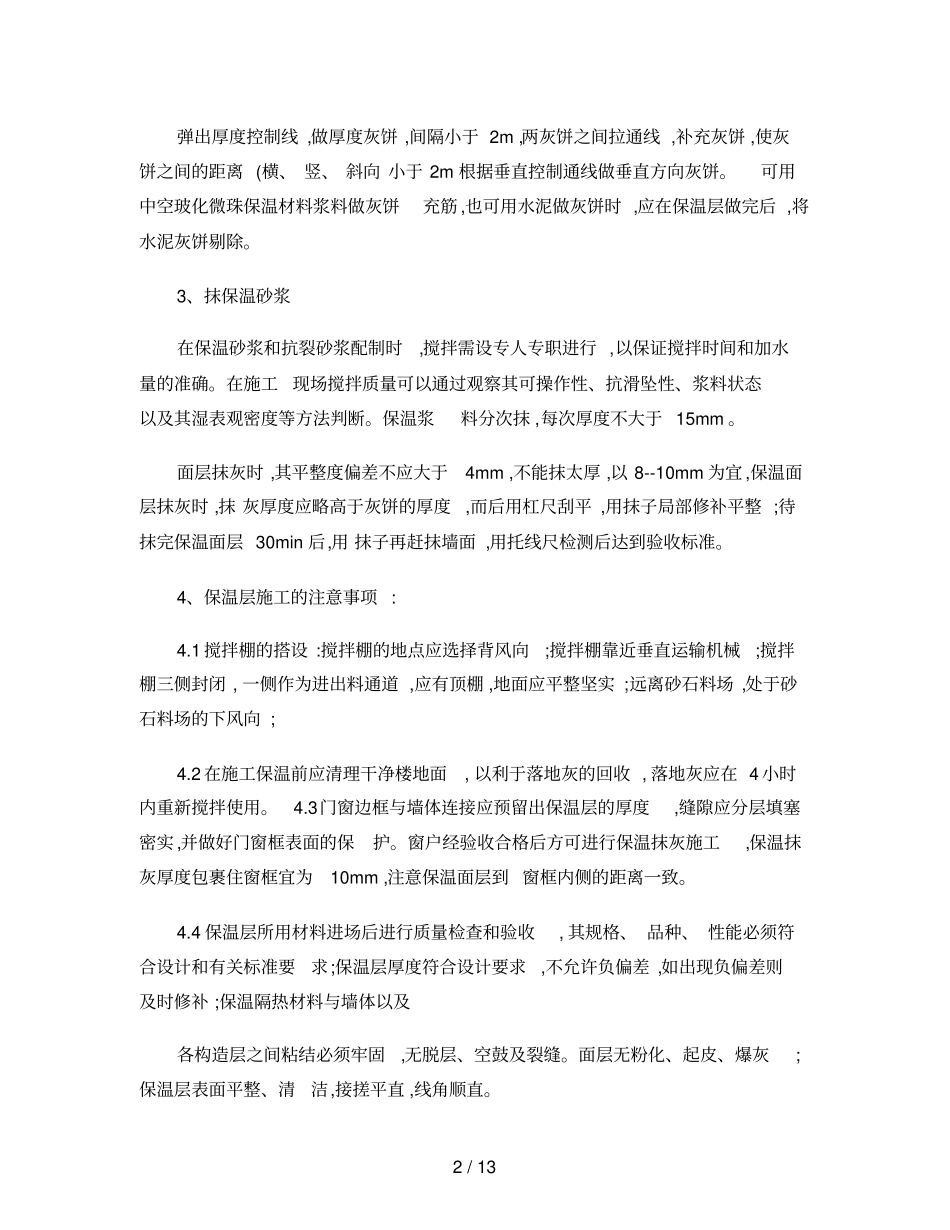

1/13中空玻化微珠保温砂浆施工方案第一节、玻化微珠体系介绍玻化微珠保温隔热技术是由ML界面砂浆、玻化微珠保温浆料、抗裂砂浆、抗碱玻纤网格布组成,其核心部分是玻化微珠浆料,该保温砂浆是采用膨胀玻化微珠、无机胶结料和聚合物改性剂混合生产、现场加水搅拌而成的保温砂浆料。该产品具有良好的保温隔热性能,不空鼓开裂,粘结强度高、抗流挂性能好、防虫蚁噬蚀,可直接施工于干状墙体。第二节、工艺流程一、工艺流程1、(粘贴面砖部位基层处理——界面砂浆处理——吊垂直、套方、弹控制线、做饼、做口——抹中空玻化微珠保温材料(分两次抹——保温层验收——抹第一遍抗裂层——贴钢网、下锚栓、固定钢网——抹第二遍抗裂砂浆——保温工程验收2、(未粘贴面砖部位基层处理——界面砂浆处理——吊垂直、套方、弹控制线、做饼、做口——抹中空玻化微珠保温材料(分两次抹——保温层验收——抗裂沙浆压入耐缄纤维网格布——保温工程验收二、工艺要点1、界面处理用界面砂浆:水=1:0.5进行墙面抹灰界面处理,界面拉毛用滚子滚、笤帚拉、木抹子拔都可,但在配合比上应做调整,合理调整水的用量。拉毛不宜太厚,所有砼墙面均应毛面处理。2、吊垂直、套方、弹控制线,做灰饼2/13弹出厚度控制线,做厚度灰饼,间隔小于2m,两灰饼之间拉通线,补充灰饼,使灰饼之间的距离(横、竖、斜向小于2m根据垂直控制通线做垂直方向灰饼。可用中空玻化微珠保温材料浆料做灰饼充筋,也可用水泥做灰饼时,应在保温层做完后,将水泥灰饼剔除。3、抹保温砂浆在保温砂浆和抗裂砂浆配制时,搅拌需设专人专职进行,以保证搅拌时间和加水量的准确。在施工现场搅拌质量可以通过观察其可操作性、抗滑坠性、浆料状态以及其湿表观密度等方法判断。保温浆料分次抹,每次厚度不大于15mm。面层抹灰时,其平整度偏差不应大于4mm,不能抹太厚,以8--10mm为宜,保温面层抹灰时,抹灰厚度应略高于灰饼的厚度,而后用杠尺刮平,用抹子局部修补平整;待抹完保温面层30min后,用抹子再赶抹墙面,用托线尺检测后达到验收标准。4、保温层施工的注意事项:4.1搅拌棚的搭设:搅拌棚的地点应选择背风向;搅拌棚靠近垂直运输机械;搅拌棚三侧封闭,一侧作为进出料通道,应有顶棚,地面应平整坚实;远离砂石料场,处于砂石料场的下风向;4.2在施工保温前应清理干净楼地面,以利于落地灰的回收,落地灰应在4小时内重新搅拌使用。4.3门窗边框与墙体连接应预留出保温层的厚度,缝隙应分层填塞密实,并做好门窗框表面的保护。窗户经验收合格后方可进行保温抹灰施工,保温抹灰厚度包裹住窗框宜为10mm,注意保温面层到窗框内侧的距离一致。4.4保温层所用材料进场后进行质量检查和验收,其规格、品种、性能必须符合设计和有关标准要求;保温层厚度符合设计要求,不允许负偏差,如出现负偏差则及时修补;保温隔热材料与墙体以及各构造层之间粘结必须牢固,无脱层、空鼓及裂缝。面层无粉化、起皮、爆灰;保温层表面平整、清洁,接搓平直,线角顺直。3/134.5(需粘贴面砖部位抹第一遍抗裂砂浆3-5mm待保温施工完工3—7天且保温层施工质量验收以后,即可进行抗裂层施工。在验收合格的保温层上抹第一遍抗裂砂浆,要求施工平整、均匀,不要漏抹。ML抗裂砂浆用砂浆机搅拌均匀,禁止用人工搅拌,抗裂砂浆不得随意加水。4.6(需粘贴面砖部位固定、铺贴热镀锌电焊网根据结构尺寸把热镀锌电焊网分段进行铺贴。窗洞等侧口部位热镀锌电焊网的固定用尼龙胀栓间距为500mm(呈梅花状分布的塑料锚栓固定于基层,相邻网的搭接宽度不应小于40mm,相互搭接部位不得超过3层,搭接部位也应按间距500mm用塑料锚栓与基层固定。每平方米铺设锚栓大于6个(350mm×600mm。4.7(需粘贴面砖部位抹面层抗裂砂浆钢网铺贴平整后抹第二遍抗裂砂浆3~5mm。砂子可采用稍粗些的,抹时要求上杠找平,最后可用木抹子搓毛,为下一层的连接提供相应的界面。4.8无需粘贴面砖部位抗裂砂浆施工工艺待保温施工完工3—7天且保温层施工质量验收以后,即可进行抗裂层施工。在验收合格的保温层上抹抗裂沙浆压入耐缄纤维网格布,要求施工平整、均匀,不要漏抹。ML抗裂砂浆用砂浆机搅拌均匀,禁止用人工搅拌,抗裂砂浆不得随意加水。第三节、材料配制3.1、ML界面砂浆的配制:ML界面砂...
