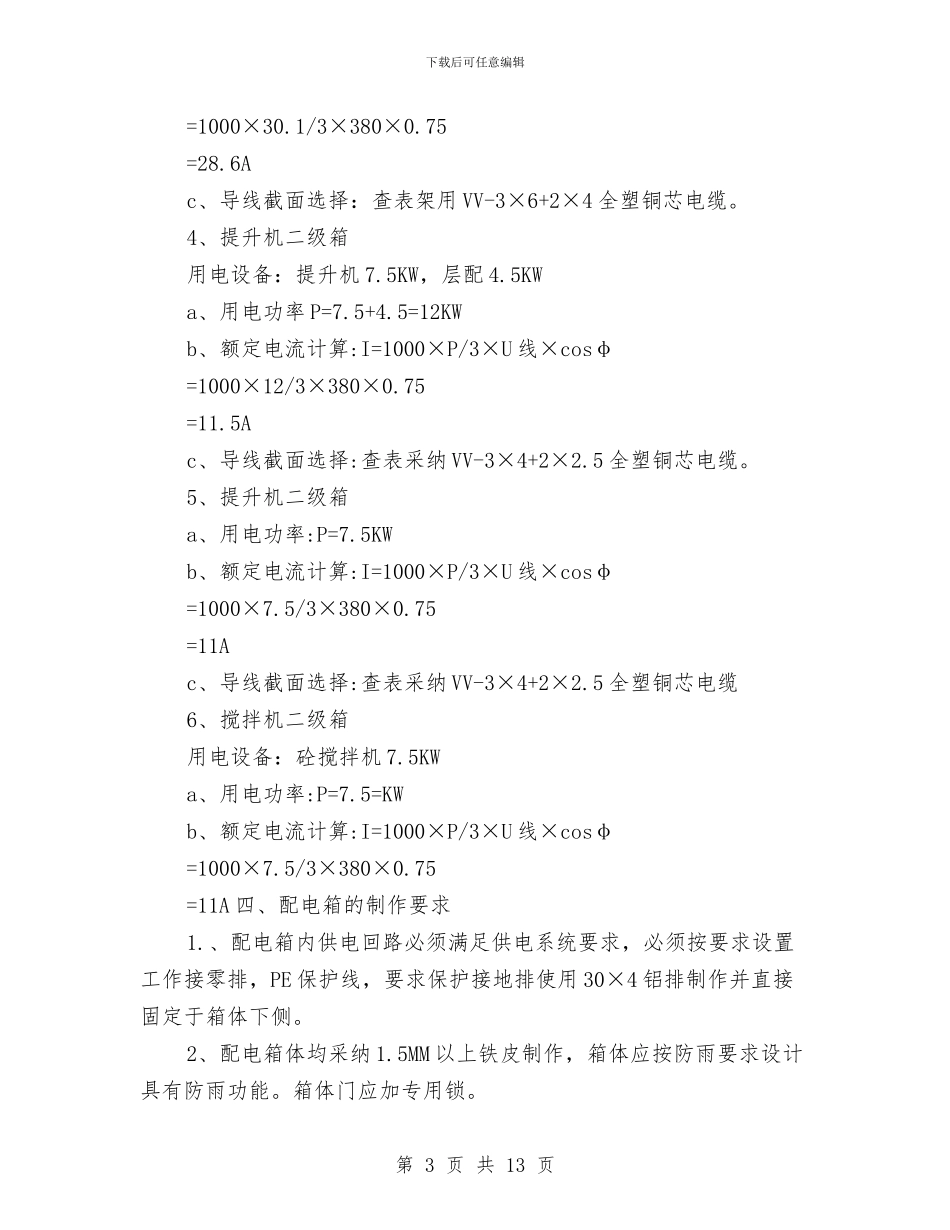

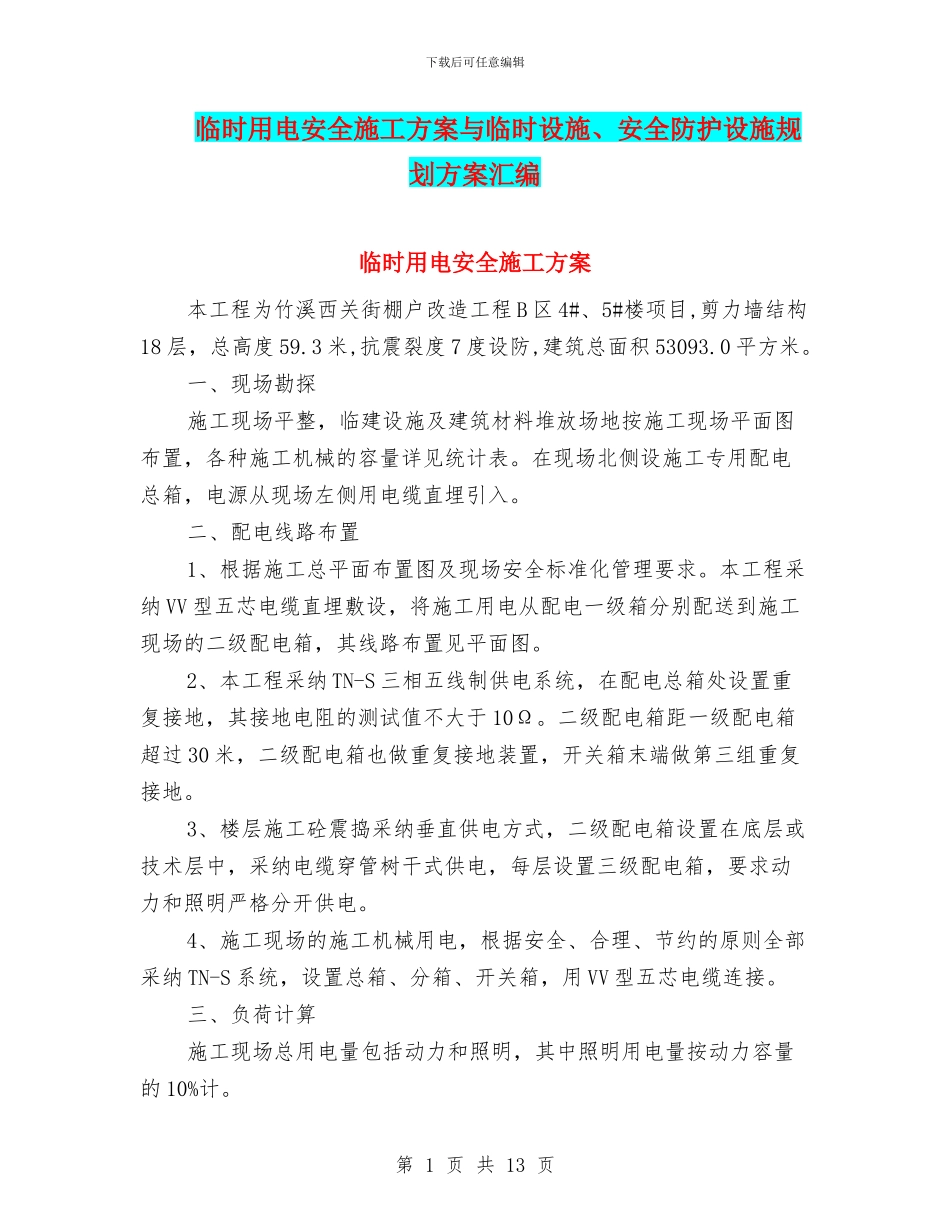

下载后可任意编辑临时用电安全施工方案与临时设施、安全防护设施规划方案汇编临时用电安全施工方案本工程为竹溪西关街棚户改造工程B区4#、5#楼项目,剪力墙结构18层，总高度59.3米,抗震裂度7度设防,建筑总面积53093.0平方米。一、现场勘探施工现场平整，临建设施及建筑材料堆放场地按施工现场平面图布置，各种施工机械的容量详见统计表。在现场北侧设施工专用配电总箱，电源从现场左侧用电缆直埋引入。二、配电线路布置1、根据施工总平面布置图及现场安全标准化管理要求。本工程采纳VV型五芯电缆直埋敷设，将施工用电从配电一级箱分别配送到施工现场的二级配电箱，其线路布置见平面图。2、本工程采纳TN-S三相五线制供电系统，在配电总箱处设置重复接地，其接地电阻的测试值不大于10Ω。二级配电箱距一级配电箱超过30米，二级配电箱也做重复接地装置，开关箱末端做第三组重复接地。3、楼层施工砼震捣采纳垂直供电方式，二级配电箱设置在底层或技术层中，采纳电缆穿管树干式供电，每层设置三级配电箱，要求动力和照明严格分开供电。4、施工现场的施工机械用电，根据安全、合理、节约的原则全部采纳TN-S系统，设置总箱、分箱、开关箱，用VV型五芯电缆连接。三、负荷计算施工现场总用电量包括动力和照明，其中照明用电量按动力容量的10%计。第1页共13页下载后可任意编辑主要施工机械容量表序号机械设备名称规格数量额定功率1塔吊TC5610239.2*22施工电梯SCD200/202411*63对焊机QN－1002100*24电渣压力焊机S2－1275*25沟通电焊机Bx6－300224*26水泵WT50-8411.5*47钢筋切断机GJ－4027.5*28钢筋弯曲机WJ－4022.8*29砂浆搅拌机25.5*210木工刨床85.611插入式震捣器81.1*812平板震动器231、电源总进线用电功率：由机械容量表查得Σp1=72KWΣp1=36KWP动=1.05×(K1×Σp1/cosφ)+K2×Σp2=1.05×(0.6×72/0.75)+0.6×36=82.08KW式中K1=0.6K2=0.6cosφ=0.75P照=P动×10%=82.08×10%=8.2KWP总=P动+P照=82.08+8.2=90.28KW2、木工棚二级箱用电设备：斜口平刨机4KW，平刨机、压刨机各3KW圆锯机3KWa、用电功率P=4+3×3=13KWb、额定电流计算：I=1000×P/3×U线×cosφ=1000×13/3×380×0.75=26Ac、导线截面选择：查表采纳VV-3×4+2×2.5全塑铜芯电缆3、钢筋棚二级箱用电设备：切断机1×4KW，弯曲机1×3KW，套丝机1×4KW，砼搅拌机7.5KW，沟通弧焊机15KVA×0.6=11.6KWa、用电功率：P=4+3+4+7.5+11.6=30.1KWb、额定电流计算:I=1000×P/3×U线×cosφ第2页共13页下载后可任意编辑=1000×30.1/3×380×0.75=28.6Ac、导线截面选择：查表架用VV-3×6+2×4全塑铜芯电缆。4、提升机二级箱用电设备：提升机7.5KW，层配4.5KWa、用电功率P=7.5+4.5=12KWb、额定电流计算:I=1000×P/3×U线×cosφ=1000×12/3×380×0.75=11.5Ac、导线截面选择:查表采纳VV-3×4+2×2.5全塑铜芯电缆。5、提升机二级箱a、用电功率:P=7.5KWb、额定电流计算:I=1000×P/3×U线×cosφ=1000×7.5/3×380×0.75=11Ac、导线截面选择:查表采纳VV-3×4+2×2.5全塑铜芯电缆6、搅拌机二级箱用电设备：砼搅拌机7.5KWa、用电功率:P=7.5=KWb、额定电流计算:I=1000×P/3×U线×cosφ=1000×7.5/3×380×0.75=11A四、配电箱的制作要求1.、配电箱内供电回路必须满足供电系统要求，必须按要求设置工作接零排，PE保护线，要求保护接地排使用30×4铝排制作并直接固定于箱体下侧。2、配电箱体均采纳1.5MM以上铁皮制作，箱体应按防雨要求设计具有防雨功能。箱体门应加专用锁。第3页共13页下载后可任意编辑3、箱内导线连接必须按规定进行分色：当导管穿过配电板时应使用护套，要求箱内开关位置合理，导线排列整齐美观，多股软线接头处应搪锡并加压线端子。所用螺丝必须使用镀锌件，接零排所用螺丝必须加弹簧垫圈、平垫圈。4、移动配电箱必须设置支架其高度为（0.6—1.5M）支架与箱体应用螺栓固定，配电箱门必须接地。5、配电箱门内壁应留适当位置，标式配电箱配线系统图及定期检查记录表。6、配电箱用途用量及电缆截面选择一览表（见系统图）五、防雷保护措施1、施工机具（塔吊、人货电梯、井字架、钢管外脚手架）的防雷按第三类工业建筑构筑物防雷规定设置防...
