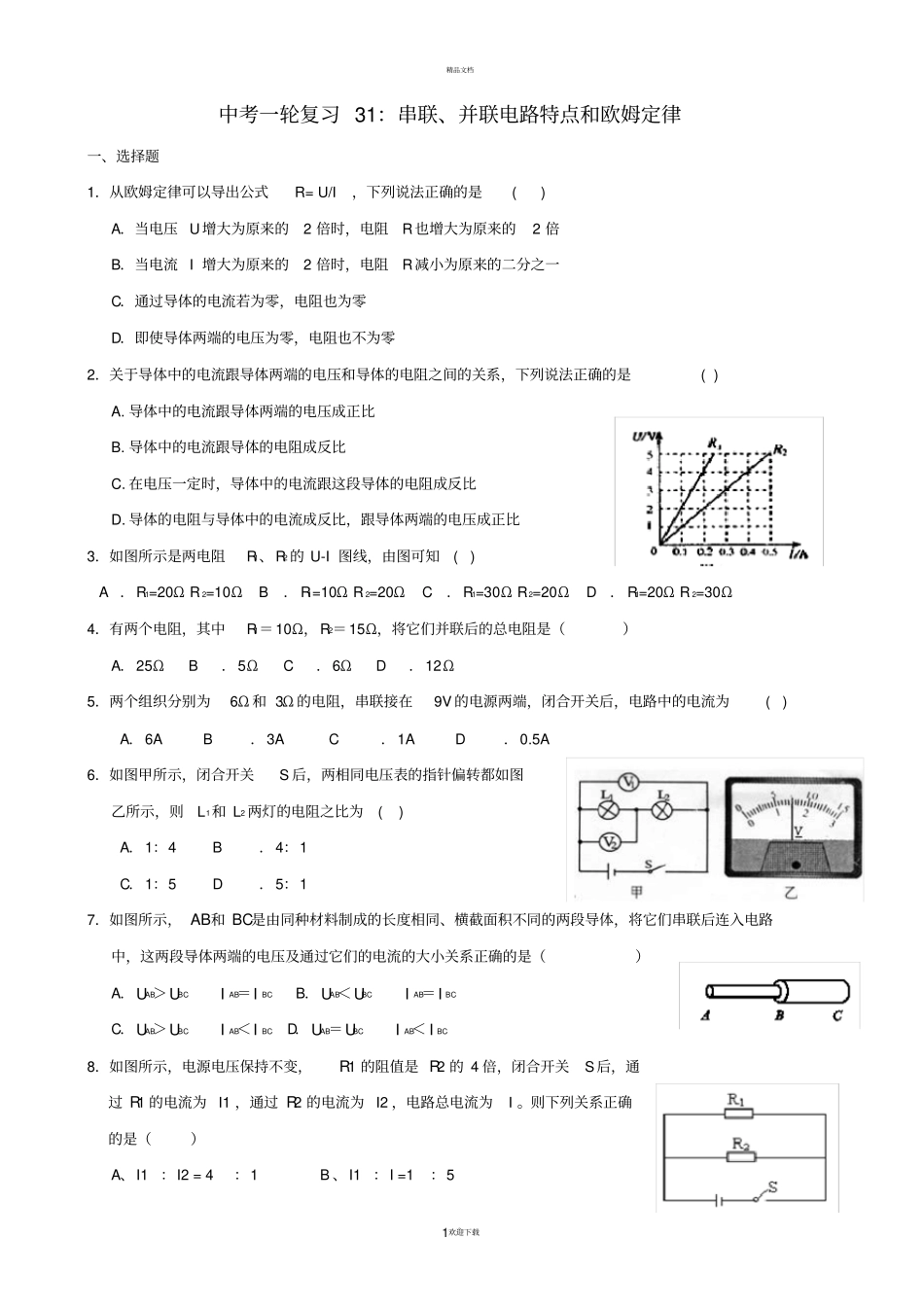

精品文档。1欢迎下载中考一轮复习31：串联、并联电路特点和欧姆定律一、选择题1．从欧姆定律可以导出公式R=U/I，下列说法正确的是()A．当电压U增大为原来的2倍时，电阻R也增大为原来的2倍B．当电流I增大为原来的2倍时，电阻R减小为原来的二分之一C．通过导体的电流若为零，电阻也为零D．即使导体两端的电压为零，电阻也不为零2．关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是()A.导体中的电流跟导体两端的电压成正比B.导体中的电流跟导体的电阻成反比C.在电压一定时，导体中的电流跟这段导体的电阻成反比D.导体的电阻与导体中的电流成反比，跟导体两端的电压成正比3．如图所示是两电阻R1、R2的U-I图线，由图可知()A．R1=20ΩR2=10ΩB．R1=10ΩR2=20ΩC．R1=30ΩR2=20ΩD．R1=20ΩR2=30Ω4．有两个电阻，其中R1＝10Ω，R2＝15Ω，将它们并联后的总电阻是（）A．25ΩB．5ΩC．6ΩD．12Ω5．两个组织分别为6Ω和3Ω的电阻，串联接在9V的电源两端，闭合开关后，电路中的电流为()A．6AB．3AC．1AD．0.5A6．如图甲所示，闭合开关S后，两相同电压表的指针偏转都如图乙所示，则L1和L2两灯的电阻之比为()A．1：4B．4：1C．1：5D．5：17．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及通过它们的电流的大小关系正确的是（）A．UAB＞UBCIAB＝IBCB．UAB＜UBCIAB＝IBCC．UAB＞UBCIAB＜IBCD．UAB＝UBCIAB＜IBC8．如图所示，电源电压保持不变，R1的阻值是R2的4倍，闭合开关S后，通过R1的电流为I1，通过R2的电流为I2，电路总电流为I。则下列关系正确的是（）A、I1：I2=4：1B、I1：I=1：5精品文档。2欢迎下载C、I：I2=5：1D、I1：I=4：59．把两条材料相同、长度相等、横截面积不等的电阻丝并联在电路中，下列说法正确的是（）A．通过粗电阻丝的电流较大B．通过细电阻丝的电流较大C．加在粗电阻丝两端的电压较大D．加在细电阻丝两端的电压较大10．如图所示的电路中，电压表V1的示数为9伏，电压表V2的示数为3伏，那么R1与R2的阻值之比为（）A．2：1B．1：2C．3：1D．1：311．如图所示电路，电源电压保持不变．闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中（）A．滑片P是向左滑动的B．电压表V的示数逐渐变小C．电流表A的示数逐渐变小D．电流表A与A1的示数差逐渐变小12．如图所示是气体酒精浓度测试仪原理图，用于现场测试司机是否酒后驾车。其中电源电压保持不变，R为定值电阻，R′为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大渐减小．若某次测试中电流表示数较大，则说明（）A．气体的酒精浓度较大，R′阻值较小B．气体的酒精浓度较大，R′阻值较大C．气体的酒精浓度较小，R′阻筑较小D．气体的酒精浓度较小，R′阻值较大13．为了比较电阻R1和R2的大小，四位同学分别设计了如图所示的电路，其中不可行的是（）14．对于“探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验，下列说法不正确．．．的是（）A.它们都是采用控制变量的研究方法B.它们的实验电路在教科书中是相同的C.前者多次测量的目的是分析多组数据，得出电流跟电阻的关系精品文档。3欢迎下载D.后者多次测量的目的是取电阻的平均值，减小误差15．某学生在用伏安法测电阻的实验中，刚一“试触”就发现电流表的指针迅速摆动超过最大刻度，发生这种情况的原因可能是（）A．电流表的“＋”“－”接线柱接反了B．待测电阻的绕线断了C．线路接错，误把电压表串联接入电路D．电流表量程偏小16．如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（）A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表、电压表示数都变大D．电流表、电压表示数都变小17．右图是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度，假定电源电压、灯泡电阻不变，则灯泡两端电压U随R变...
