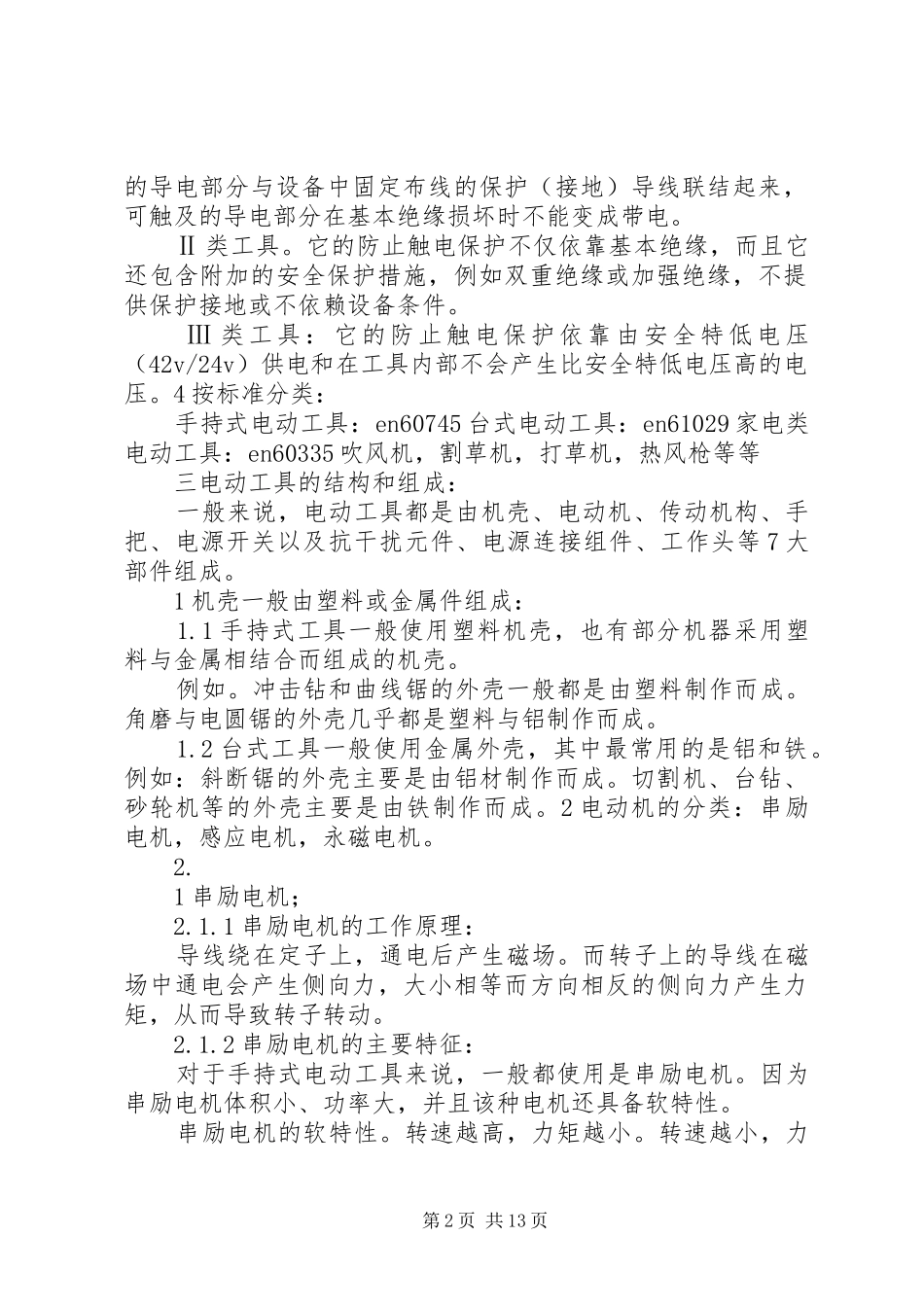

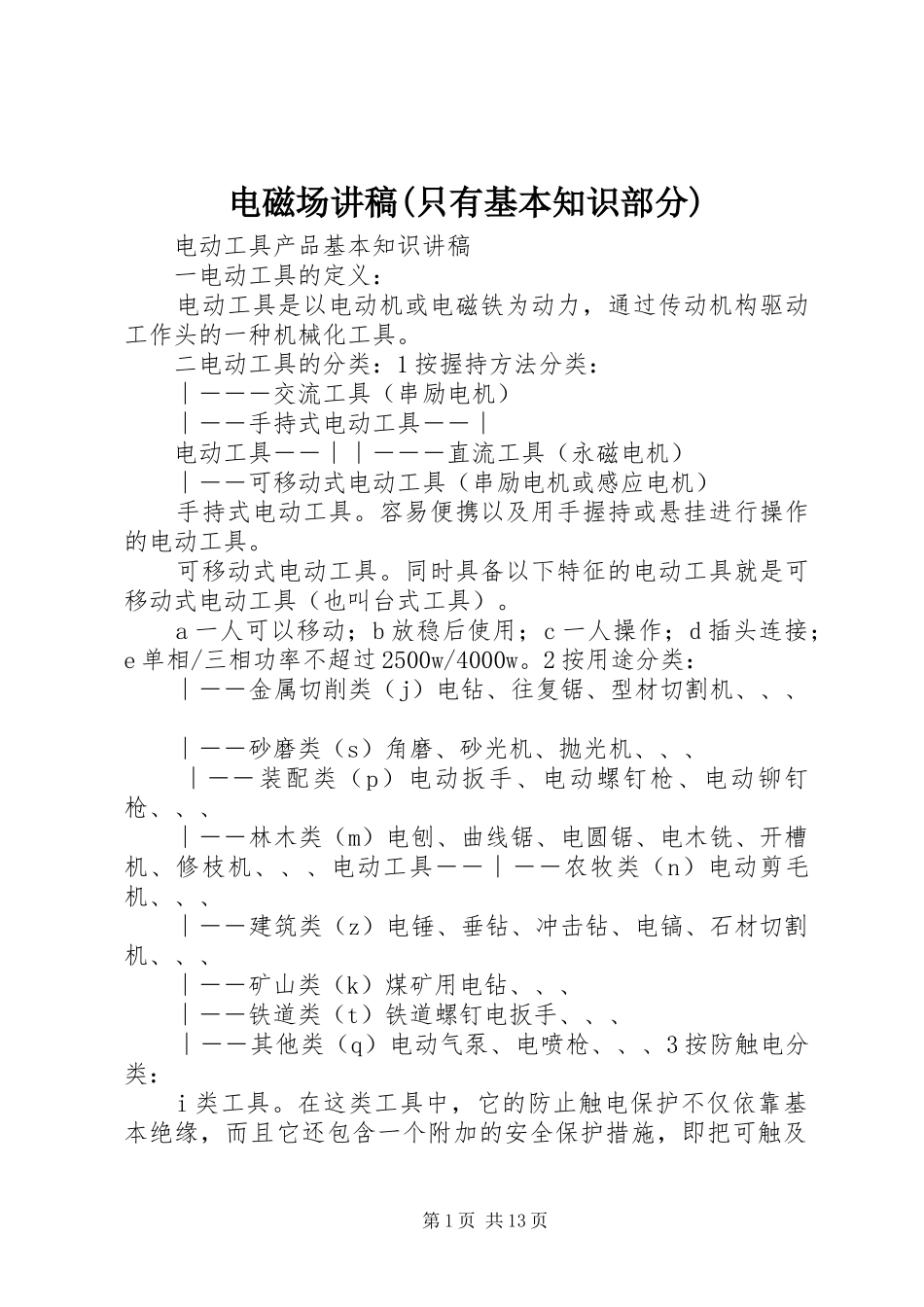

电磁场讲稿(只有基本知识部分)电动工具产品基本知识讲稿一电动工具的定义：电动工具是以电动机或电磁铁为动力，通过传动机构驱动工作头的一种机械化工具。二电动工具的分类：1按握持方法分类：∣―――交流工具（串励电机）∣――手持式电动工具――∣电动工具――∣∣―――直流工具（永磁电机）∣――可移动式电动工具（串励电机或感应电机）手持式电动工具。容易便携以及用手握持或悬挂进行操作的电动工具。可移动式电动工具。同时具备以下特征的电动工具就是可移动式电动工具（也叫台式工具）。a一人可以移动；b放稳后使用；c一人操作；d插头连接；e单相/三相功率不超过2500w/4000w。2按用途分类：∣――金属切削类（j）电钻、往复锯、型材切割机、、、∣――砂磨类（s）角磨、砂光机、抛光机、、、∣――装配类（p）电动扳手、电动螺钉枪、电动铆钉枪、、、∣――林木类（m）电刨、曲线锯、电圆锯、电木铣、开槽机、修枝机、、、电动工具――∣――农牧类（n）电动剪毛机、、、∣――建筑类（z）电锤、垂钻、冲击钻、电镐、石材切割机、、、∣――矿山类（k）煤矿用电钻、、、∣――铁道类（t）铁道螺钉电扳手、、、∣――其他类（q）电动气泵、电喷枪、、、3按防触电分类：i类工具。在这类工具中，它的防止触电保护不仅依靠基本绝缘，而且它还包含一个附加的安全保护措施，即把可触及第1页共13页的导电部分与设备中固定布线的保护（接地）导线联结起来，可触及的导电部分在基本绝缘损坏时不能变成带电。Ⅱ类工具。它的防止触电保护不仅依靠基本绝缘，而且它还包含附加的安全保护措施，例如双重绝缘或加强绝缘，不提供保护接地或不依赖设备条件。Ⅲ类工具：它的防止触电保护依靠由安全特低电压（42v/24v）供电和在工具内部不会产生比安全特低电压高的电压。4按标准分类：手持式电动工具：en60745台式电动工具：en61029家电类电动工具：en60335吹风机，割草机，打草机，热风枪等等三电动工具的结构和组成：一般来说，电动工具都是由机壳、电动机、传动机构、手把、电源开关以及抗干扰元件、电源连接组件、工作头等7大部件组成。1机壳一般由塑料或金属件组成：1.1手持式工具一般使用塑料机壳，也有部分机器采用塑料与金属相结合而组成的机壳。例如。冲击钻和曲线锯的外壳一般都是由塑料制作而成。角磨与电圆锯的外壳几乎都是塑料与铝制作而成。1.2台式工具一般使用金属外壳，其中最常用的是铝和铁。例如：斜断锯的外壳主要是由铝材制作而成。切割机、台钻、砂轮机等的外壳主要是由铁制作而成。2电动机的分类：串励电机，感应电机，永磁电机。2.1串励电机；2.1.1串励电机的工作原理：导线绕在定子上，通电后产生磁场。而转子上的导线在磁场中通电会产生侧向力，大小相等而方向相反的侧向力产生力矩，从而导致转子转动。2.1.2串励电机的主要特征：对于手持式电动工具来说，一般都使用是串励电机。因为串励电机体积小、功率大，并且该种电机还具备软特性。串励电机的软特性。转速越高，力矩越小。转速越小，力第2页共13页矩越大。这样正好符合钻孔的要求，就是钻大孔的时候，力矩要大一些，转速要慢一点。钻小孔的时候，力矩要小一些，转速要快一点。因为这样可以保证切削时的线速度相对合理。不然线速度太高，会烧毁钻头。线速度太低，会降低钻孔效率。2.1.3串励电机各个部分的作用：定子的作用：定子线圈通电后产生交变磁场；转子的作用：转子导线通电后，在磁场中会出现一个侧力，导致转子转动；换向器作用：改变电流方向，保持转子力矩始终朝同一方向运转；碳刷的作用：与换向器接触，改变电流方向，保持力矩始终朝同一方向运转；风叶的作用。对电机进行散热。问题一：热轧和冷扎的区别，以及对电机的影响原理；电机的输入功率＝输出功率＋损耗功率损耗功率＝定子铜损＋转子铜损＋1.15（定子铁损＋转子铁损）＋风摩损＋2.4×i（电刷压降损耗）∣――定子铜损∣――转子铜损∣――电气损耗――∣――定子铁损＝磁滞损耗＋涡流损耗∣∣――换向损耗＝定转子铁损的10％－20％∣∣――电刷损耗＝2.4v×i总损耗―∣∣――风损∣∣――风摩损耗――∣――轴承损耗∣－－机械损耗――...
