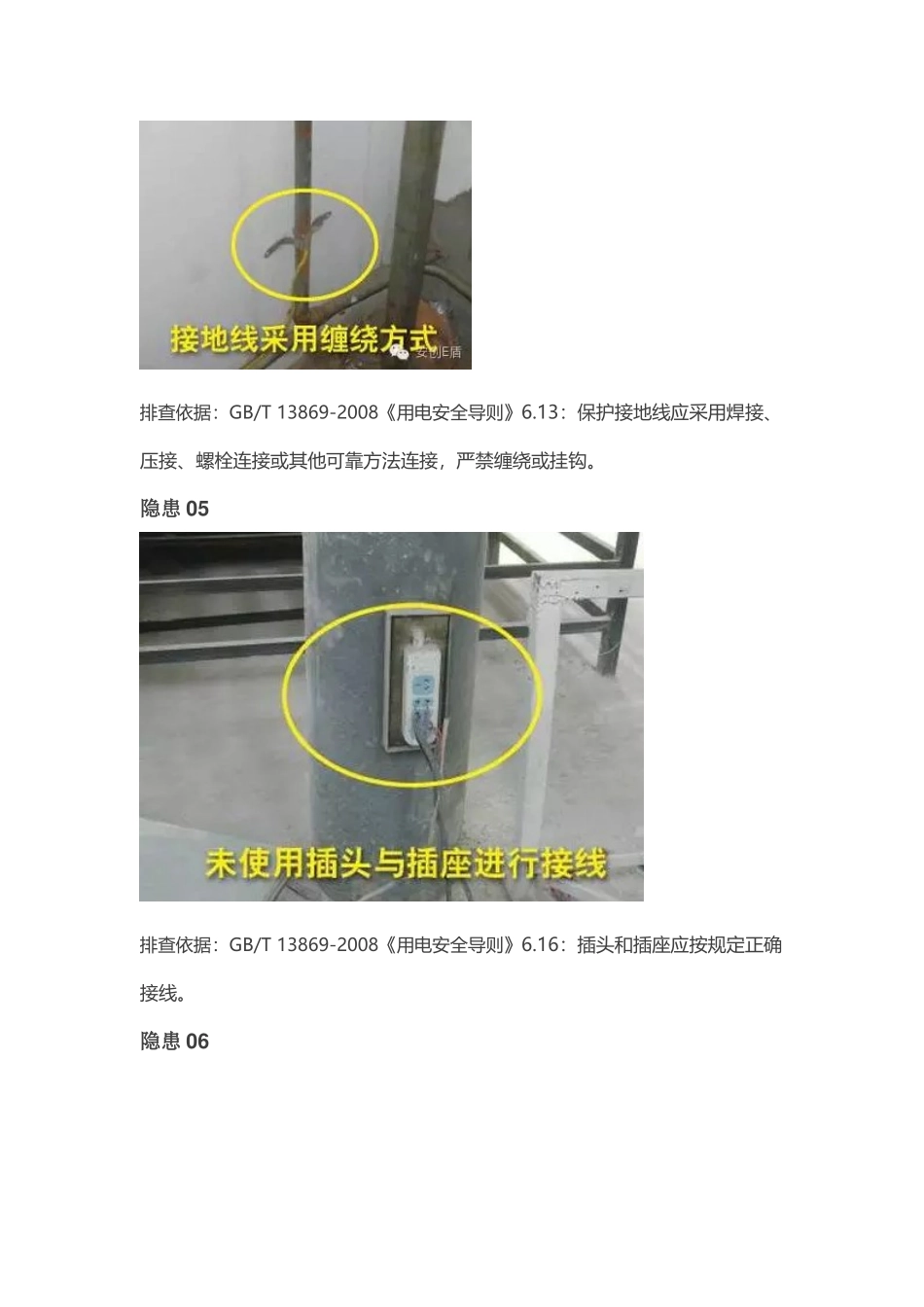

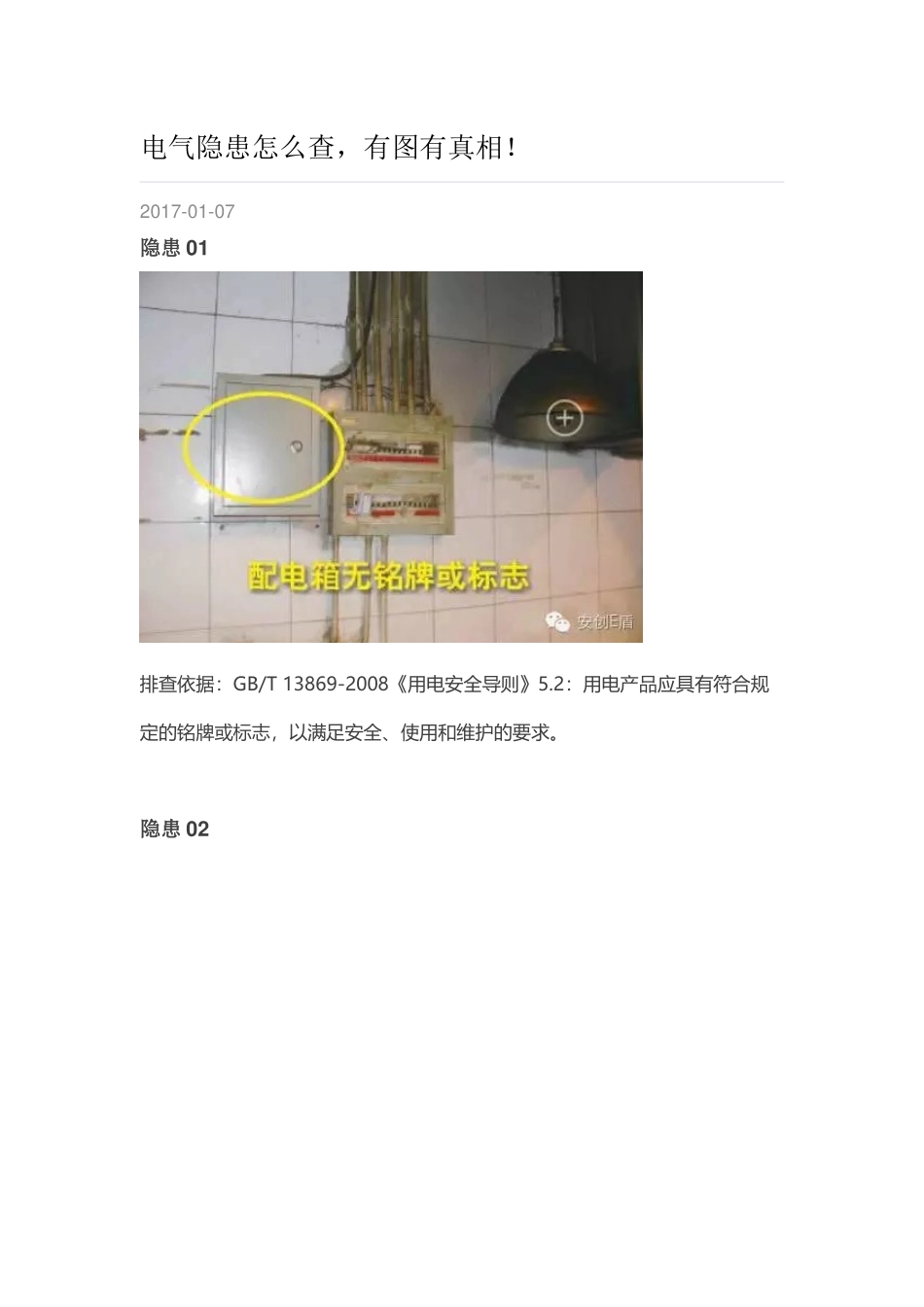

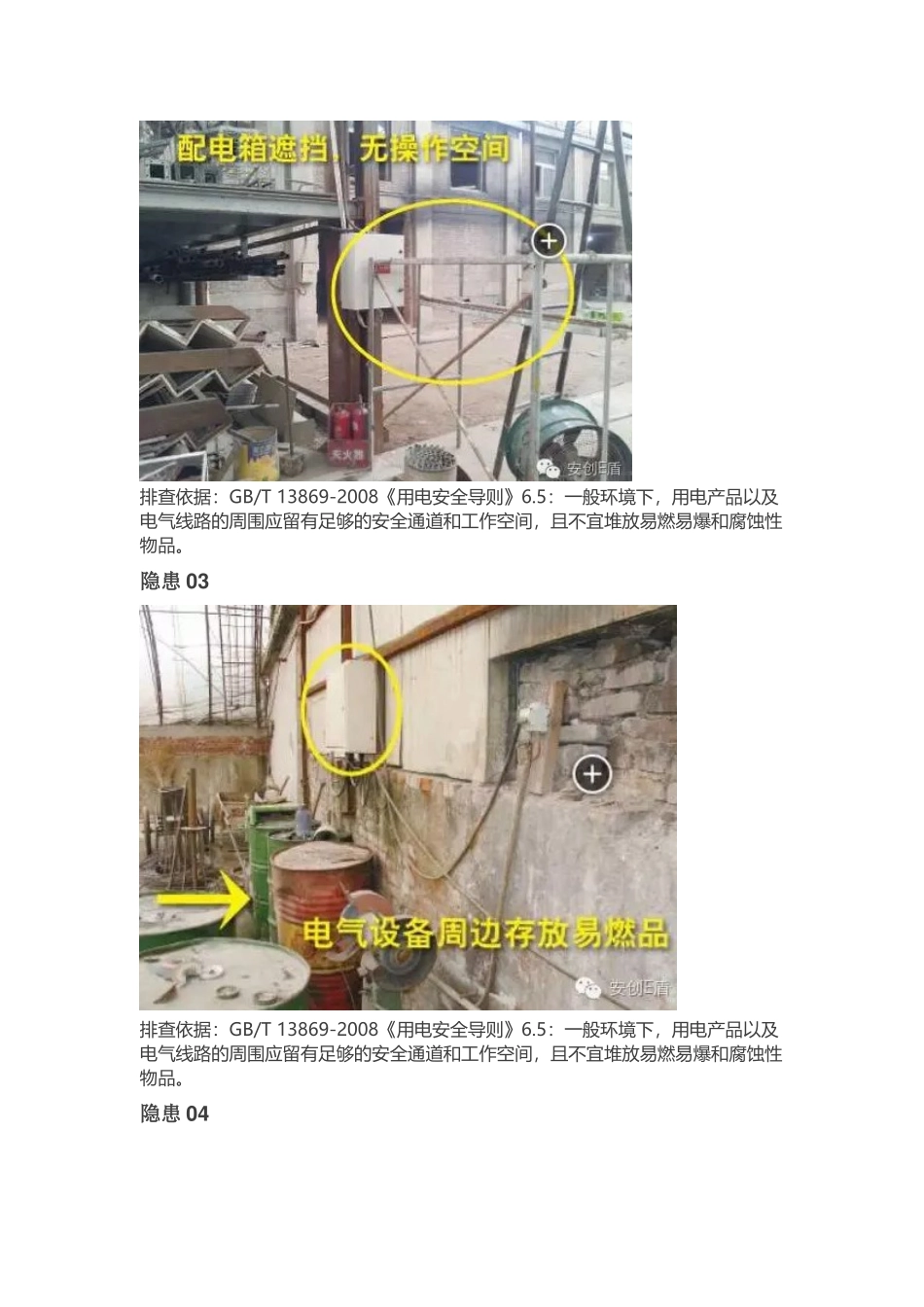

电气隐患怎么查，有图有真相！2017-01-07隐患01排查依据：GB/T13869-2008《用电安全导则》5.2：用电产品应具有符合规定的铭牌或标志，以满足安全、使用和维护的要求。隐患02排查依据：GB/T13869-2008《用电安全导则》6.5：一般环境下，用电产品以及电气线路的周围应留有足够的安全通道和工作空间，且不宜堆放易燃易爆和腐蚀性物品。隐患03排查依据：GB/T13869-2008《用电安全导则》6.5：一般环境下，用电产品以及电气线路的周围应留有足够的安全通道和工作空间，且不宜堆放易燃易爆和腐蚀性物品。隐患04排查依据：GB/T13869-2008《用电安全导则》6.13：保护接地线应采用焊接、压接、螺栓连接或其他可靠方法连接，严禁缠绕或挂钩。隐患05排查依据：GB/T13869-2008《用电安全导则》6.16：插头和插座应按规定正确接线。隐患06排查依据：GB/T13869-2008《用电安全导则》7.3：用电产品拆除时，应对原来的电源端做妥善处理，不应使用任何可能带电的导电部门外露。隐患07排查依据：DL/T5162.17-2002《电气装置安装工程质量检验及评定规程》第17部分：电气照明装置施工质量检验3.0.2：照明配电箱安装强度应牢固。隐患08排查依据：DL/T5162.17-2002《电气装置安装工程质量检验及评定规程》第17部分：电气照明装置施工质量检验3.0.2：照明配电箱（板）内部无干净、无杂物。隐患09排查依据：DL/T5162.17-2002《电气装置安装工程质量检验及评定规程》第17部分：电气照明装置施工质量检验3.0.2：照明配电箱（板）控制回路标识齐全清晰。隐患10排查依据：GB50169-2006《电气装置安装工程质量检验及验收规范》3.1.3：接地装置不得与金属管道、建筑物、设备的构建有金属的连接。隐患11排查依据：GB50054-2011《低压配电设计规范》7.2.1当导线垂直敷设时，距地面低于1.8m段的导线，应用导管保护。隐患12排查依据：GB50054-2011《低压配电设计规范》7.2.7对金属导管、金属槽盒有严重腐蚀的场所，不宜采用金属导管、金属槽盒布线。隐患13排查依据：GB50054-2011《低压配电设计规范》7.2.20金属槽盒引出的线路，导线在引出部分应有防止损伤的措施。隐患14排查依据：GB50054-2011《低压配电设计规范》7.6.8无铠装的电缆在屋内明敷，水平敷设时，与地面距离不应小于2.5m。隐患15排查依据：JGJ16-2008《民用建筑电气设计规范》4.6.2固定式开关柜靠墙布置时，柜后距离与墙净距离应大于0.05m，侧面与净墙距应大于0.2m。隐患16排查依据：JGJ16-2008《民用建筑电气设计规范》4.6.2屋内配电装置距顶板的距离不宜小于0.8m；当有梁时，距梁底不宜小于0.6m。隐患17排查依据：GB50303-2002《建筑电气工程质量验收规范》12.2.2电缆出入电缆沟、竖井、建筑物、柜（盘）、台处以及管子管口处等做密封处理。隐患18排查依据：GB50303-2002《建筑电气工程质量验收规范》12.2.2电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5~10m处设固定点。隐患19排查依据：GB50303-2002《建筑电气工程质量验收规范》14.1.3防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应当严密。隐患20排查依据：GB50303-2002《建筑电气工程质量验收规范》14.2.5室内进入落地式柜、台、箱、盘内的导管管口，应高出柜、台、箱、盘的基础面50~80mm。隐患21排查依据50054-2011《低压配电设计规范》7.6.9屋内相同电压的电缆并列明敷时，除敷设在托盘、梯架和槽盒内外，电缆之间的静距离不应小于35mm，且不应小于电缆外径。隐患22排查依据50054-2011《低压配电设计规范》7.6.38电缆通过建筑物和构筑物的基础、散水坡、楼板和穿过墙体等处应穿管保护，穿管的内径不应小于电缆外径的1.5倍.隐患23排查依据50054-2011《低压配电设计规范》7.2.11金属导管和金属槽盒敷设时，应与其他管道的平行净距离不小于0.1m。隐患24排查依据：GB50303-2002《建筑电气工程施工质量验收规范》6.1.1柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；装有电器的可开启门，门和框架的接地端子间应用裸编制铜线连接，且有标识。隐患25排查依据：GB50303-2002《建筑电气工程施工质量验收规范》6.1.9照明箱（盘）内配...
