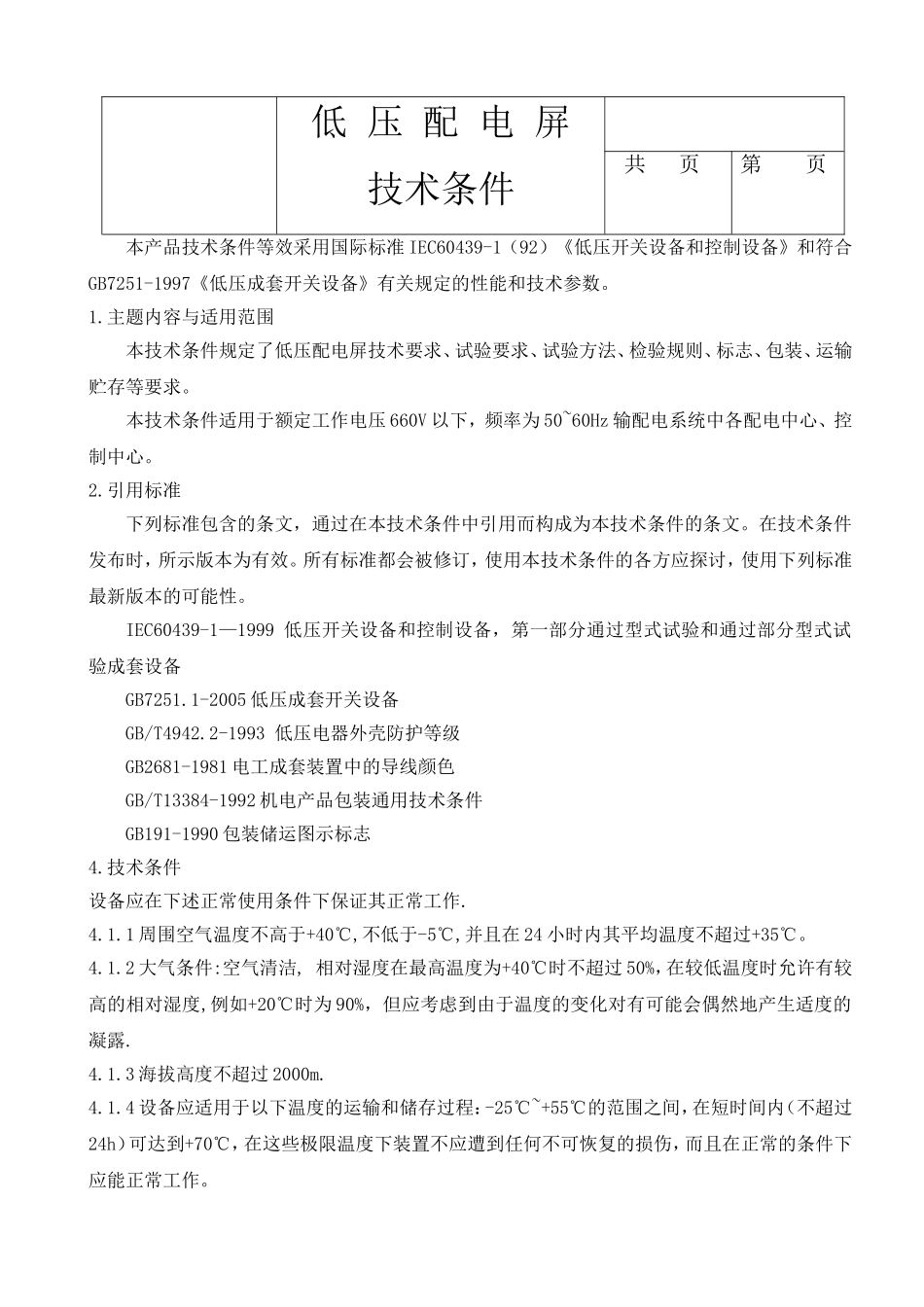

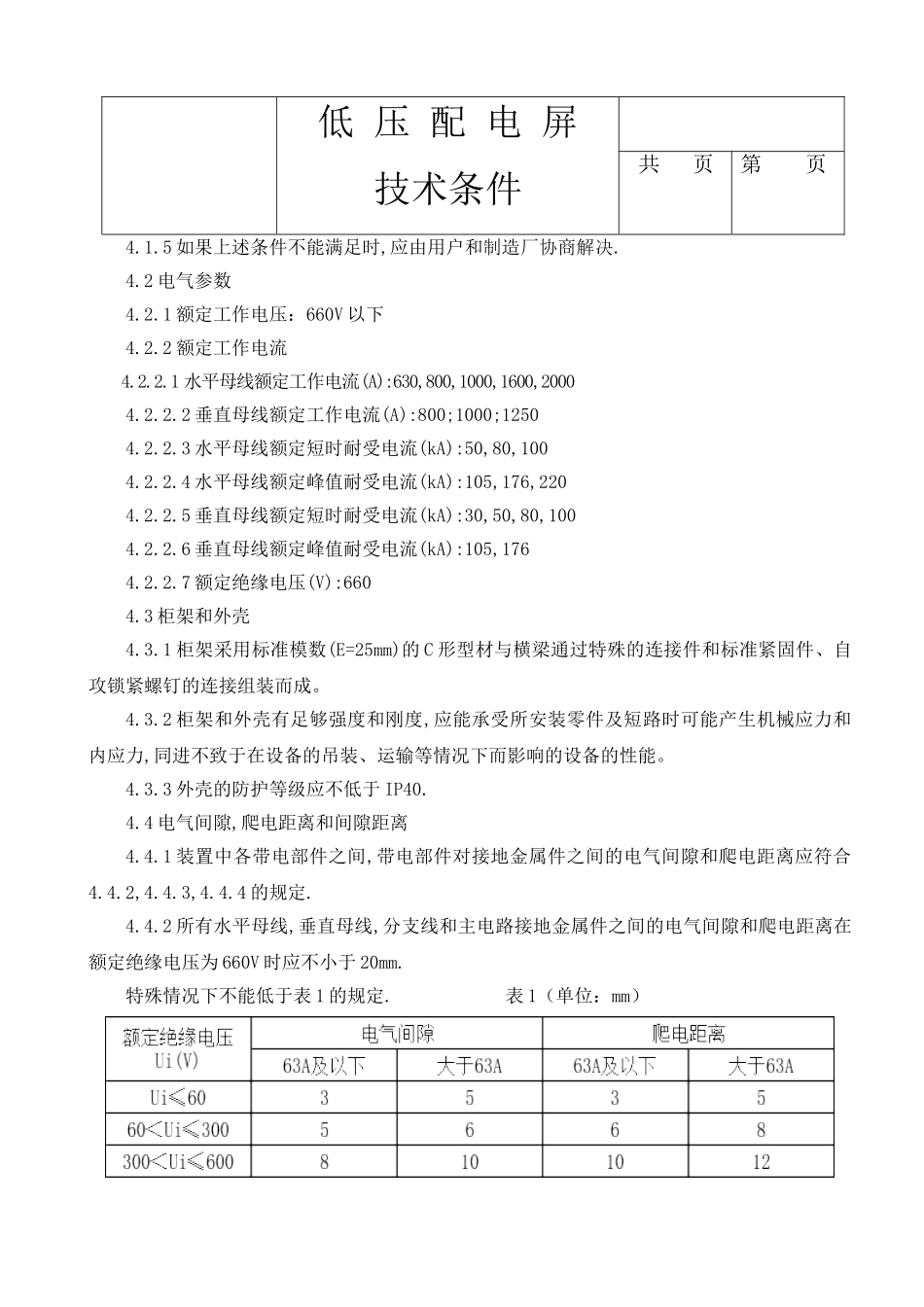

低压配电屏技术条件共页第页本产品技术条件等效采用国际标准IEC60439-1（92）《低压开关设备和控制设备》和符合GB7251-1997《低压成套开关设备》有关规定的性能和技术参数。1.主题内容与适用范围本技术条件规定了低压配电屏技术要求、试验要求、试验方法、检验规则、标志、包装、运输贮存等要求。本技术条件适用于额定工作电压660V以下，频率为50~60Hz输配电系统中各配电中心、控制中心。2.引用标准下列标准包含的条文，通过在本技术条件中引用而构成为本技术条件的条文。在技术条件发布时，所示版本为有效。所有标准都会被修订，使用本技术条件的各方应探讨，使用下列标准最新版本的可能性。IEC60439-1—1999低压开关设备和控制设备，第一部分通过型式试验和通过部分型式试验成套设备GB7251.1-2005低压成套开关设备GB/T4942.2-1993低压电器外壳防护等级GB2681-1981电工成套装置中的导线颜色GB/T13384-1992机电产品包装通用技术条件GB191-1990包装储运图示标志4.技术条件设备应在下述正常使用条件下保证其正常工作.4.1.1周围空气温度不高于+40℃,不低于-5℃,并且在24小时内其平均温度不超过+35℃。4.1.2大气条件:空气清洁,相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度,例如+20℃时为90%，但应考虑到由于温度的变化对有可能会偶然地产生适度的凝露.4.1.3海拔高度不超过2000m.4.1.4设备应适用于以下温度的运输和储存过程：-25℃~+55℃的范围之间，在短时间内（不超过24h）可达到+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常的条件下应能正常工作。低压配电屏技术条件共页第页4.1.5如果上述条件不能满足时,应由用户和制造厂协商解决.4.2电气参数4.2.1额定工作电压：660V以下4.2.2额定工作电流4.2.2.1水平母线额定工作电流(A):630,800,1000,1600,20004.2.2.2垂直母线额定工作电流(A):800;1000;12504.2.2.3水平母线额定短时耐受电流(kA):50,80,1004.2.2.4水平母线额定峰值耐受电流(kA):105,176,2204.2.2.5垂直母线额定短时耐受电流(kA):30,50,80,1004.2.2.6垂直母线额定峰值耐受电流(kA):105,1764.2.2.7额定绝缘电压(V):6604.3柜架和外壳4.3.1柜架采用标准模数(E=25mm)的C形型材与横梁通过特殊的连接件和标准紧固件、自攻锁紧螺钉的连接组装而成。4.3.2柜架和外壳有足够强度和刚度,应能承受所安装零件及短路时可能产生机械应力和内应力,同进不致于在设备的吊装、运输等情况下而影响的设备的性能。4.3.3外壳的防护等级应不低于IP40.4.4电气间隙,爬电距离和间隙距离4.4.1装置中各带电部件之间,带电部件对接地金属件之间的电气间隙和爬电距离应符合4.4.2,4.4.3,4.4.4的规定.4.4.2所有水平母线,垂直母线,分支线和主电路接地金属件之间的电气间隙和爬电距离在额定绝缘电压为660V时应不小于20mm.特殊情况下不能低于表1的规定.表1（单位：mm）低压配电屏技术条件共页第页4.4.2.1如果在不同极性的裸露带电部件之间或裸露带电部件与接地金属件之间加入不绝缘的金属体,例如螺钉,垫圈等均被看作为间隙的减小.4.4.2.2母线或母线连接件中某部分达不到4.4.2的规定时,允许采用包扎绝缘来间隙,但不应小于表1的规定.4.4.2.3当采用绝缘母线时允许缩小电气间隙和爬电距离,但不应小于表1中的规定.4.4.3功能单元中带电部件的电气间隙和爬电距离应符合表1的规定.4.4.4装置内的电气元件应符合各自有关规定,并在正常使用条件下也应保持其电气间隙和爬电距离.4.4.5功能单元处于分离位置时,它的主电路接插件裸露带电部件与垂直母线或静触头的电气间隙不小于25mm.4.4.6检测4.4.5的间隙距离时应在功能单元机械寿命试验之间进行.4.5母线和绝缘导线4.6.1母线材料应选用铜材料做成.4.6.2绝缘导线应选用黑色绝缘材料铜质多股软导线.4.6.3母线4.6.3.1母线应采用绝缘支件进行固定以保证母线之间和母线与其它部件之间的距离不变,母线支持应能承受装置的额定短时耐受电流和额定峰值耐受电流所产生的机械应力和热应力的冲击.4.6.3.2由振动及温度变化在母线上产生的膨胀和收缩都不能影响母线连接部件的特性.4.6.3.3允许使用绝缘包扎,绝缘套管,喷涂环氧粉或其他绝缘材料作为...
