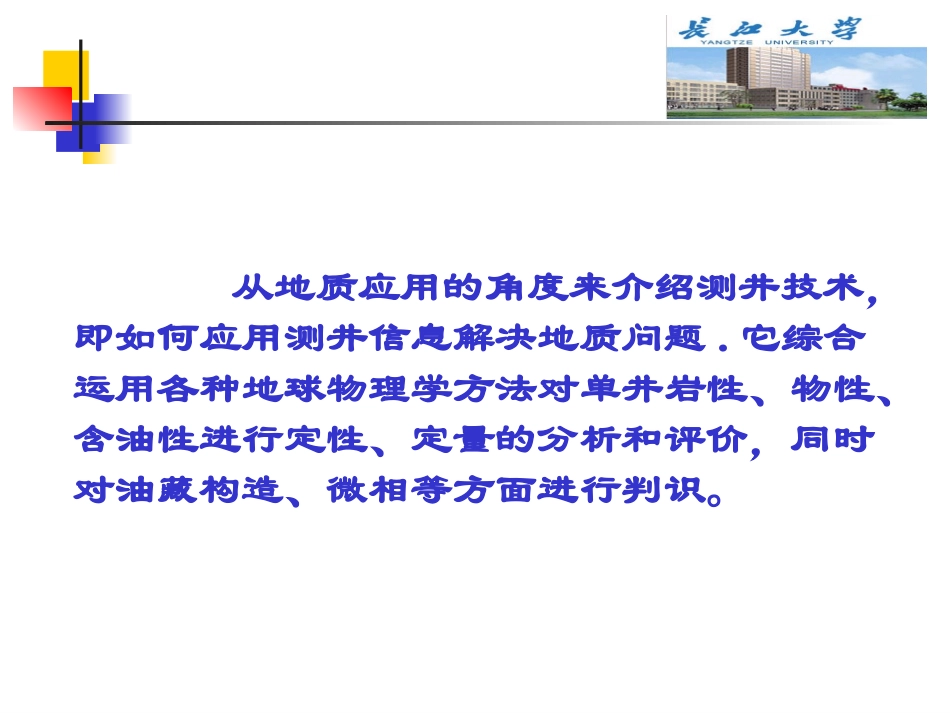

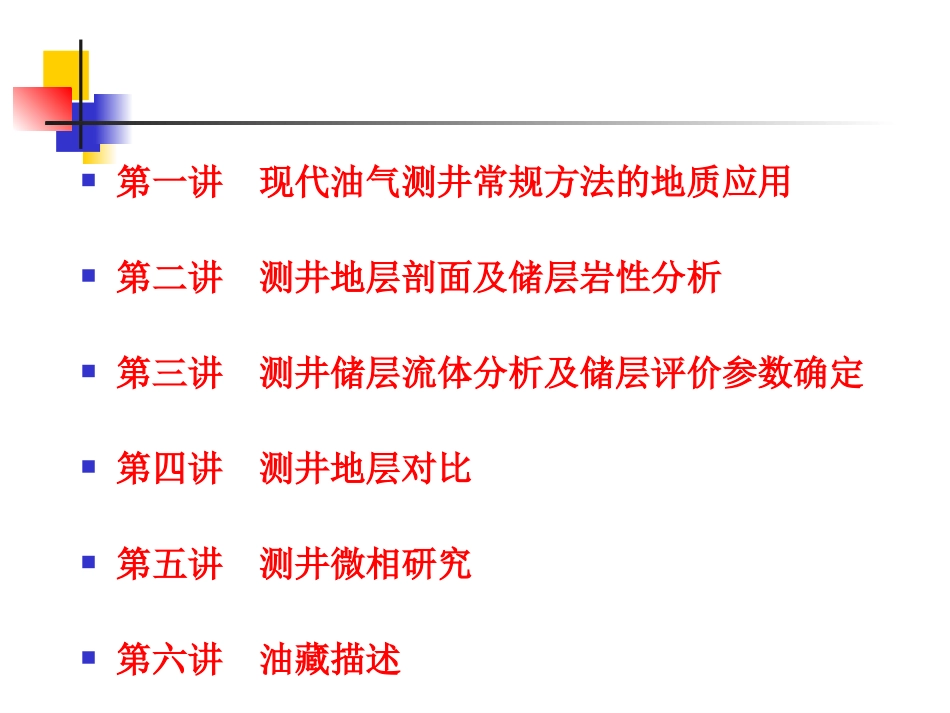

长江大学地球科学学院测井资料综合解释与数据处理从地质应用的角度来介绍测井技术，即如何应用测井信息解决地质问题.它综合运用各种地球物理学方法对单井岩性、物性、含油性进行定性、定量的分析和评价，同时对油藏构造、微相等方面进行判识。第一讲现代油气测井常规方法的地质应用第二讲测井地层剖面及储层岩性分析第三讲测井储层流体分析及储层评价参数确定第四讲测井地层对比第五讲测井微相研究第六讲油藏描述本讲将从油气测井现状出发，按在地质应用中的重要性，分别对常规测井的探测对象及其地质解释依次介绍。它们分别是：第一讲现代油气测井常规方法的地质应用自然伽马测井曲线的地质应用自然电位测井曲线的地质应用密度测井曲线的地质应用中子测井曲线的地质应用声波测井曲线的地质应用感应测井曲线的地质应用普通电阻率测井的地质应用侧向测井曲线的地质应用井径测井曲线的地质应用现代油气测井常规方法的地质应用（THEGammaRayWellLogging）1．测量对象自然伽玛测井是测量地层中天然伽玛射线强度，其强度取决于地层中放射性物质的含量。在沉积岩中，由于粘土颗粒吸附放射性元素的能力比其它骨架颗粒要强，故GR射线强度主要取决于泥质含量的多少。一、自然伽玛测井GR因为GR测井值与岩石矿物成份和泥质含量有关，所以在地质分析中主要用来：（1）划分岩性及地层对比在富含泥质地层显示高值；当地层中富集有放射性元素时（如钾长石、锆石、云母等），显示异常高值。（2）利用GR测井曲线形态特征解释沉积环境GR测井曲线是沉积微相分析的主要手段，可以根据GR曲线形态的变化、顶底接触关系和幅度的大小来推断砂岩的沉积层序、粒度变化、物源供给变化、砂体改造程度，进而推断砂体的沉积微相（microfacies）和微环境（microevironment）。以上两种应用均需配合其它测井方法（如SP）进行实际应用。2．地质应用（3）利用GR测井值计算泥质含量经常采用的方法是相对值法：式中：GCUR——希尔奇（hilchie）指数，它与地层地质时代有关，常以为：第三系地层取3.7，老地层取2。Sh1——GR相对值，也称泥质含量指数。其中，GR、GRmax、GRmin分别表示目的层、纯泥岩层、纯砂岩层的GR读数。标准化单位为:API12121GCURSHGCURshV12121GCURSHGCURshVminmaxmin1GRGRGRGRSh3．适用范围GR测井适用面广，既可在下套管井测井，也适用于空气钻进、油基泥浆的钻孔中。在碳酸盐岩剖面，它是地质解释的一种工具。1．测量对象当井内钻井液的矿化度与地层水矿化度不同时，在井中就会形成电位（电势），自然电位测井就是探测井眼中这种电位的测井方法。二、自然电位测井SPvMN井中电极M与地面电极N之间的电位差(SelfPotentialCurve)通常泥岩的SP是类似的，而且其读数很稳定，SP曲线平直，常称之为泥岩基线，曲线向左偏移表明是渗透性地层。SP2．地质应用（1）识别储层在碎屑岩剖面中，储层SP显示负异常。（2）分层并确定地层厚度SP曲线的拐点相当于渗透层与非渗透层的界面，利用半幅点法划分地层界面、确定地层厚度。SP（3）进行地层对比和沉积环境分析在相当大的区域内，某些特殊地层的SP曲线相类似，利用这种现象在长距离范围进行地质对比。SP曲线形状代表特殊的地下沉积环境，SP曲线的斜率及曲线的对称情况有助于鉴别沉积环境和某些地质特征。（4）确定泥质含量VshSP测井值与流体特性密切相关，SP幅度大小受泥质含量的影响，可用于计算Vsh。式中：PSP——解释层的SP幅度（mv）SSP——纯水层的静自然电位（mv）SSPPSPVsh1（5）判断油水层的依据之一岩性一致的储层由于所含流体的性质不同，SP反应不同。油层的SP幅度<水层的SP幅度油层水层（6）确定地层水电阻率Rw利用SP幅度及温度、泥浆滤液电阻率Rmfe，估算地层等效电阻率Rwe。式中：K——SP系数K=60+0.133T（°F）或K=70.7(273+T（°C）)/298wemfeRRkssplg(7)判断水淹层油层水淹后，SP基线偏移，幅度减小。基线偏移幅度减小3．适用范围SP测井既受地层水与泥浆间矿化度差值影响，也受泥质、层厚、高阻层等的影响，所以适用范围窄，仅适用于碎屑岩剖面和充以可导电泥浆的裸眼井，解释中存在多解性，地质上应用...
