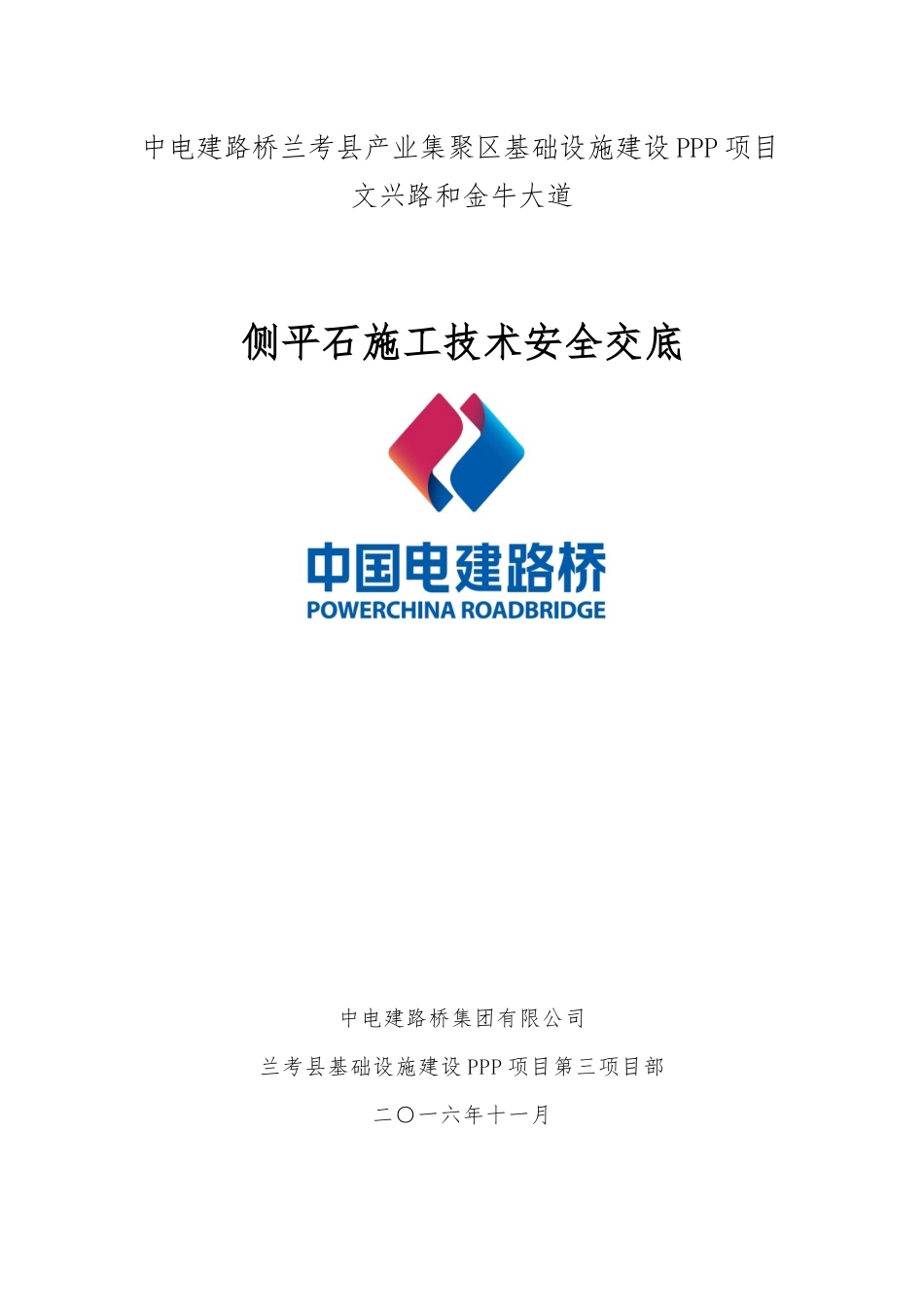

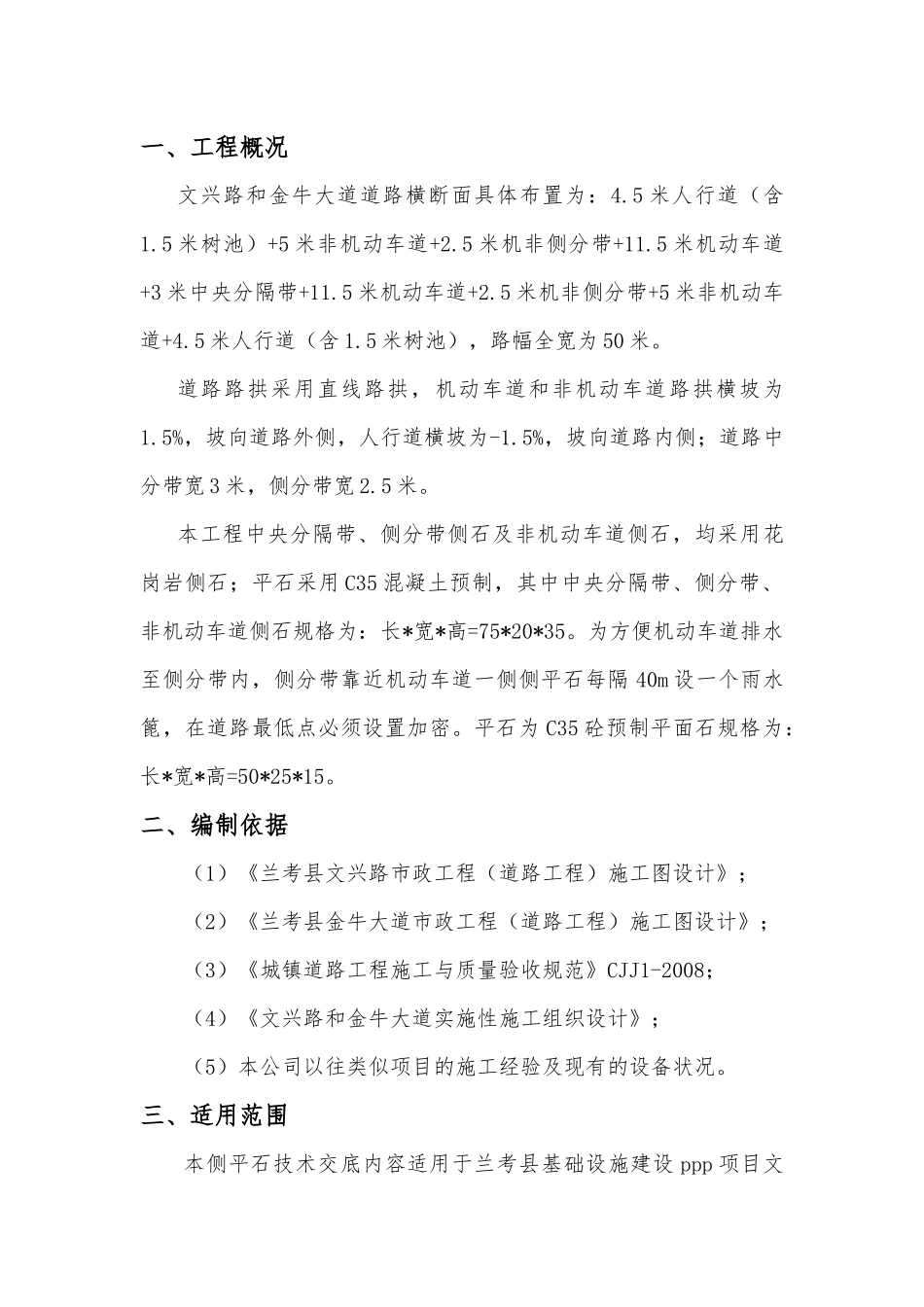

中电建路桥兰考县产业集聚区基础设施建设PPP项目文兴路和金牛大道侧平石施工技术安全交底中电建路桥集团有限公司兰考县基础设施建设PPP项目第三项目部二○一六年十一月一、工程概况文兴路和金牛大道道路横断面具体布置为：4.5米人行道（含1.5米树池）+5米非机动车道+2.5米机非侧分带+11.5米机动车道+3米中央分隔带+11.5米机动车道+2.5米机非侧分带+5米非机动车道+4.5米人行道（含1.5米树池），路幅全宽为50米。道路路拱采用直线路拱，机动车道和非机动车道路拱横坡为1.5%，坡向道路外侧，人行道横坡为-1.5%，坡向道路内侧；道路中分带宽3米，侧分带宽2.5米。本工程中央分隔带、侧分带侧石及非机动车道侧石，均采用花岗岩侧石；平石采用C35混凝土预制，其中中央分隔带、侧分带、非机动车道侧石规格为：长*宽*高=75*20*35。为方便机动车道排水至侧分带内，侧分带靠近机动车道一侧侧平石每隔40m设一个雨水篦，在道路最低点必须设置加密。平石为C35砼预制平面石规格为：长*宽*高=50*25*15。二、编制依据（1）《兰考县文兴路市政工程（道路工程）施工图设计》；（2）《兰考县金牛大道市政工程（道路工程）施工图设计》；（3）《城镇道路工程施工与质量验收规范》CJJ1-2008；（4）《文兴路和金牛大道实施性施工组织设计》；（5）本公司以往类似项目的施工经验及现有的设备状况。三、适用范围本侧平石技术交底内容适用于兰考县基础设施建设ppp项目文兴路和金牛大道道路工程。四、材料及施工要求（1）侧石采用花岗岩，平石采用C35混凝土预制，花岗岩侧石的品种、规格应符合设计要求，侧平石的相关技术等级、光泽度、外观质量要求，应符合规范要求，对质量差、尺寸规格不一致的侧平石要进行退场处理，坚决不能进行安装施工。（2）交叉路口八字范围及隔离带端头所采用的侧石应根据圆弧大小定制0.3～0.5m长的侧石，侧平石圆弧形端头采用圆弧模具加工，不得用折线代替圆弧，保证圆弧段位置准确线性美观。（3）根据设计要求，中分带侧石比路面高出25cm，侧分带及非机动车道外侧侧石均比路面高出20cm。（4）所有侧平石大小尺寸、内侧倒角及倒角大小应一致，包括色泽、材质均要求一致。（5）混凝土平石强度应符合设计要求，砌筑稳固、砂浆饱和、外露面清洁、线条顺畅，平石不阻水。（6）进场前对侧平石加工尺寸进行检测，应从长度、宽度、高度、对角线长度、外露面平整度、垂直方正度等方面进行检验，其偏差值必须符合规范要求。石质侧石表面剁斧、切割纹路应直顺、无死坑、无裂纹；砼平石表面无蜂窝、麻面、粘皮、脱皮、色差、杂色。侧石内倒角应适宜，棱角分明，不缺棱掉角。（7）石质侧石应采用质地坚硬石质一致、无裂缝、无风化的石料加工，强度应符合设计要求。石材抗压值不低于100MPa。（8）侧石从厂家采购，构件进场时必须提供产品强度、规格、尺寸等技术资料和产品合格证。（9）侧平石用吊装托架运输，应绑扎牢固。装运时，侧平石应正侧面相向，排放稳实紧靠，并采取有效措施保护可视面，运输时应避免碰撞，装卸时严禁抛、掷，汽车散装运输时严禁倾倒卸车。侧平石储存堆场应平坦、坚实和清洁，确保道路路面整洁干净。应按种类、型号、规格、等级分别堆放。堆垛应整齐，高度不超过1.5m。现场侧石运输时使用叉车卸车后运输至施工段最近处，再用小型吊装器具分块运输至砌筑面上，严禁无保护措施情况下从托架侧石堆顶往基层面上扔。现场随时配备叉车辅助运输。（10）检测标准侧平石砌筑允许偏差分项单位标准及允许偏差检验频率检验方法范围点数直顺度mm10100m1拉20m小线量取最大值相邻块高差mm320m1用1m直尺极和塞尺量取最大值接缝宽mm±320m1用钢尺量直线段断裂数块≤1每10m—目测计算侧石顶面高程mm±1020m1用水准仪测量（11）安装大样图五、施工工艺施工放样→垫层混凝土浇筑→水泥砂浆找平→侧平石安装→复测验收→外观检测→砼靠背浇筑六、施工方法6.1施工放样根据设计核对道路中心线无误后，放出侧石边线定出边桩及高程、直线部位设10米桩，曲线部位边桩应加密，保证曲线圆弧尺寸。对导流岛、路口三面坡道、公交站台等侧平石有折点、边坡点、起弧点等特殊位置要求测量必须准确计算放样，...
