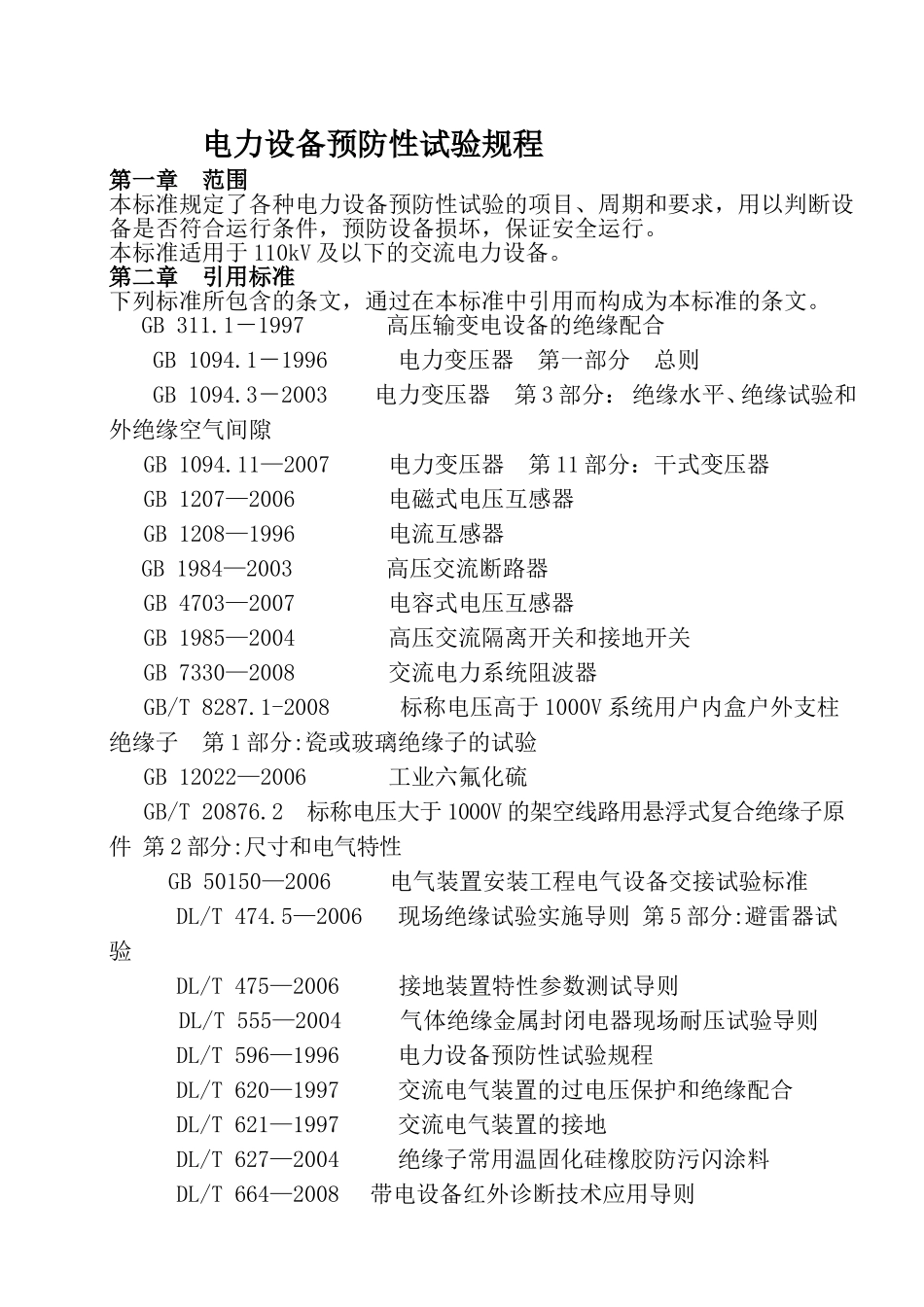

电力设备预防性试验规程第一章范围本标准规定了各种电力设备预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。本标准适用于110kV及以下的交流电力设备。第二章引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。GB311.1－1997高压输变电设备的绝缘配合GB1094.1－1996电力变压器第一部分总则GB1094.3－2003电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB1094.11—2007电力变压器第11部分：干式变压器GB1207—2006电磁式电压互感器GB1208—1996电流互感器GB1984—2003高压交流断路器GB4703—2007电容式电压互感器GB1985—2004高压交流隔离开关和接地开关GB7330—2008交流电力系统阻波器GB/T8287.1-2008标称电压高于1000V系统用户内盒户外支柱绝缘子第1部分:瓷或玻璃绝缘子的试验GB12022—2006工业六氟化硫GB/T20876.2标称电压大于1000V的架空线路用悬浮式复合绝缘子原件第2部分:尺寸和电气特性GB50150—2006电气装置安装工程电气设备交接试验标准DL/T474.5—2006现场绝缘试验实施导则第5部分:避雷器试验DL/T475—2006接地装置特性参数测试导则DL/T555—2004气体绝缘金属封闭电器现场耐压试验导则DL/T596—1996电力设备预防性试验规程DL/T620—1997交流电气装置的过电压保护和绝缘配合DL/T621—1997交流电气装置的接地DL/T627—2004绝缘子常用温固化硅橡胶防污闪涂料DL/T664—2008带电设备红外诊断技术应用导则DL/T722—2000变压器油中溶解气体分析和判断导则DL/T804—2002交流电力系统金属氧化物避雷器使用导则DL/T864—2003标称电压高于1000V交流架空线路用复合绝缘子使用导则DL/T911—2004电力变压器绕组变形的频率响应分析法DL/T1048—2007标称电压高于1000V的交流用棒形支柱复合绝缘子-定义、试验方法及验收规则DL/T1093—2008电力变压器绕组变形的电抗法检测判断导则Q/GDW168—2008输变电设备状态检修试验规程Q/GDW407—2010高压支柱瓷绝缘子现场检测导则Q/GDW415—2010电磁式电压互感器用非线性电阻型消谐器技术规范Q/GDW515.1—2010交流架空线路用绝缘子使用导则第1部分、玻璃绝缘子Q/GDW515.2—2010交流架空线路用绝缘子使用导则第2部分、复合绝缘子国家电网公司（(国家电网公司十八项电网重点反事故措施)（国家电网生计(2005)400号）第三章定义、符号（一）预防性试验为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测，也包括取油样或气样进行的试验。（二）在线监测在不影响设备运行的条件下，对设备状况连续或定时进行的监测，通常是自动进行的。(三)带电测量对在运行电压下的设备，采用专用仪器，由人员参与进行的测量。（四）绝缘电阻在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄流电流值之比。常用兆欧表直接测得绝缘电阻值。本规程中，若无说明，均指加压1min时的测得值。（五）吸收比在同一次试验中，1min时的绝缘电阻值与15s时的绝缘电阻值之比。（六）极化指数在同一次试验中，10min时的绝缘电阻值与1min时的绝缘电阻值之比。（七）本规程所用的符号Un设备额定电压(对发电机转子是指额定励磁电压)；Um设备最高电压；U0/U电缆额定电压(其中U0为电缆导体与金属套或金属屏蔽之间的设计电压，U为导体与导体之间的设计电压)；U1mA避雷器直流1mA下的参考电压；tgδ介质损耗因数。（八）家族缺陷经确认由设计、和/或材料、和/或工艺共性因数导致的设备缺陷为家族缺陷。如出现这类缺陷，具有同一设计、和/或材料、和/或工艺的其他设备，不论当前是否可检出同类缺陷，在这种缺陷隐患被消除之前，都称为有家族缺陷。第四章总则（一）设备巡检：在设备运行期间，按规定的巡检内容和巡检周期对各类设备进行巡检，巡检内容还应包括设备技术文件特别提示的其他巡检要求。巡检情况应有书面或电子文档记录。在雷雨季节前，大风、降雨(雪、冰雹)、沙尘暴之后，应对相关设备加强巡检；新投运的设备、对核心部件或主体进行解体性检修后重新投运的设备，宜加强巡检；日最高气温35℃以上或大负荷期间，宜加强红外测温。（二）试验结果应与该设备历次试验结...
