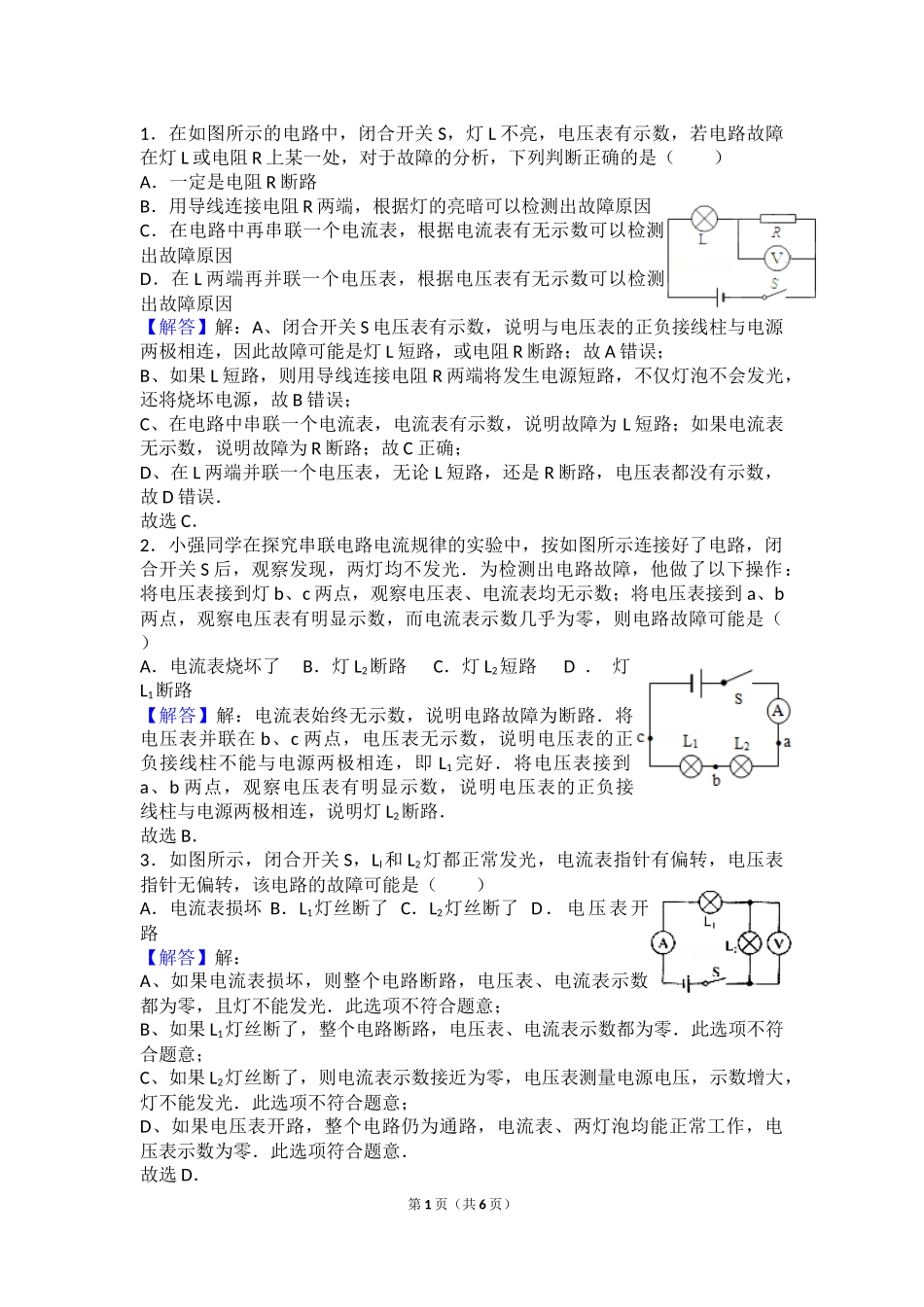

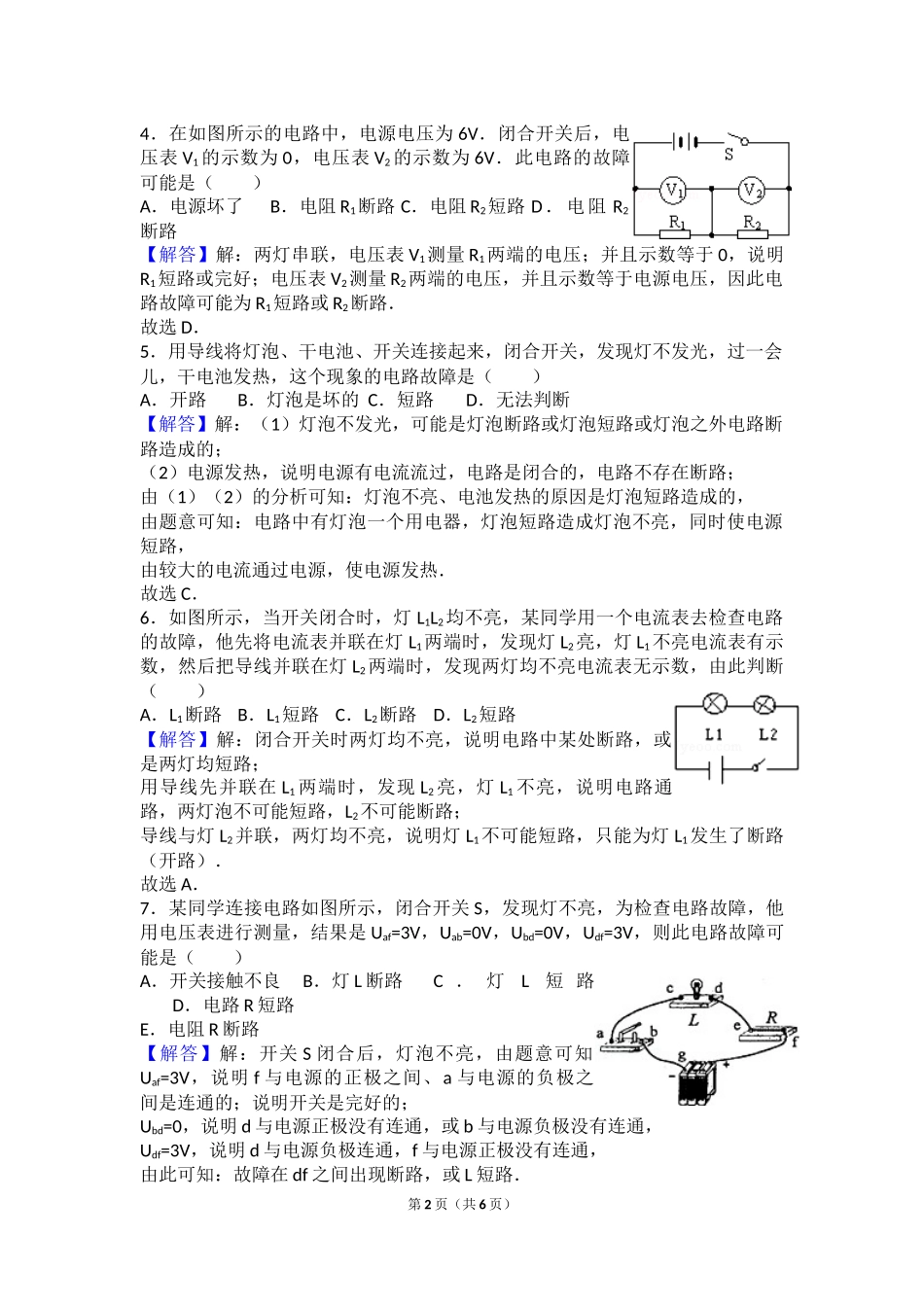

1．在如图所示的电路中，闭合开关S，灯L不亮，电压表有示数，若电路故障在灯L或电阻R上某一处，对于故障的分析，下列判断正确的是（）A．一定是电阻R断路B．用导线连接电阻R两端，根据灯的亮暗可以检测出故障原因C．在电路中再串联一个电流表，根据电流表有无示数可以检测出故障原因D．在L两端再并联一个电压表，根据电压表有无示数可以检测出故障原因【解答】解：A、闭合开关S电压表有示数，说明与电压表的正负接线柱与电源两极相连，因此故障可能是灯L短路，或电阻R断路；故A错误；B、如果L短路，则用导线连接电阻R两端将发生电源短路，不仅灯泡不会发光，还将烧坏电源，故B错误；C、在电路中串联一个电流表，电流表有示数，说明故障为L短路；如果电流表无示数，说明故障为R断路；故C正确；D、在L两端并联一个电压表，无论L短路，还是R断路，电压表都没有示数，故D错误．故选C．2．小强同学在探究串联电路电流规律的实验中，按如图所示连接好了电路，闭合开关S后，观察发现，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到灯b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A．电流表烧坏了B．灯L2断路C．灯L2短路D．灯L1断路【解答】解：电流表始终无示数，说明电路故障为断路．将电压表并联在b、c两点，电压表无示数，说明电压表的正负接线柱不能与电源两极相连，即L1完好．将电压表接到a、b两点，观察电压表有明显示数，说明电压表的正负接线柱与电源两极相连，说明灯L2断路．故选B．3．如图所示，闭合开关S，Ll和L2灯都正常发光，电流表指针有偏转，电压表指针无偏转，该电路的故障可能是（）A．电流表损坏B．L1灯丝断了C．L2灯丝断了D．电压表开路【解答】解：A、如果电流表损坏，则整个电路断路，电压表、电流表示数都为零，且灯不能发光．此选项不符合题意；B、如果L1灯丝断了，整个电路断路，电压表、电流表示数都为零．此选项不符合题意；C、如果L2灯丝断了，则电流表示数接近为零，电压表测量电源电压，示数增大，灯不能发光．此选项不符合题意；D、如果电压表开路，整个电路仍为通路，电流表、两灯泡均能正常工作，电压表示数为零．此选项符合题意．故选D．第1页（共6页）4．在如图所示的电路中，电源电压为6V．闭合开关后，电压表V1的示数为0，电压表V2的示数为6V．此电路的故障可能是（）A．电源坏了B．电阻R1断路C．电阻R2短路D．电阻R2断路【解答】解：两灯串联，电压表V1测量R1两端的电压；并且示数等于0，说明R1短路或完好；电压表V2测量R2两端的电压，并且示数等于电源电压，因此电路故障可能为R1短路或R2断路．故选D．5．用导线将灯泡、干电池、开关连接起来，闭合开关，发现灯不发光，过一会儿，干电池发热，这个现象的电路故障是（）A．开路B．灯泡是坏的C．短路D．无法判断【解答】解：（1）灯泡不发光，可能是灯泡断路或灯泡短路或灯泡之外电路断路造成的；（2）电源发热，说明电源有电流流过，电路是闭合的，电路不存在断路；由（1）（2）的分析可知：灯泡不亮、电池发热的原因是灯泡短路造成的，由题意可知：电路中有灯泡一个用电器，灯泡短路造成灯泡不亮，同时使电源短路，由较大的电流通过电源，使电源发热．故选C．6．如图所示，当开关闭合时，灯L1L2均不亮，某同学用一个电流表去检查电路的故障，他先将电流表并联在灯L1两端时，发现灯L2亮，灯L1不亮电流表有示数，然后把导线并联在灯L2两端时，发现两灯均不亮电流表无示数，由此判断（）A．L1断路B．L1短路C．L2断路D．L2短路【解答】解：闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；用导线先并联在L1两端时，发现L2亮，灯L1不亮，说明电路通路，两灯泡不可能短路，L2不可能断路；导线与灯L2并联，两灯均不亮，说明灯L1不可能短路，只能为灯L1发生了断路（开路）．故选A．7．某同学连接电路如图所示，闭合开关S，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是Uaf=3V，Uab=0V，Ubd=0V，Udf=3V，则此电路故障可能是（）A．开关接触不良B．灯L断路C．灯L短路D．电路R短...
