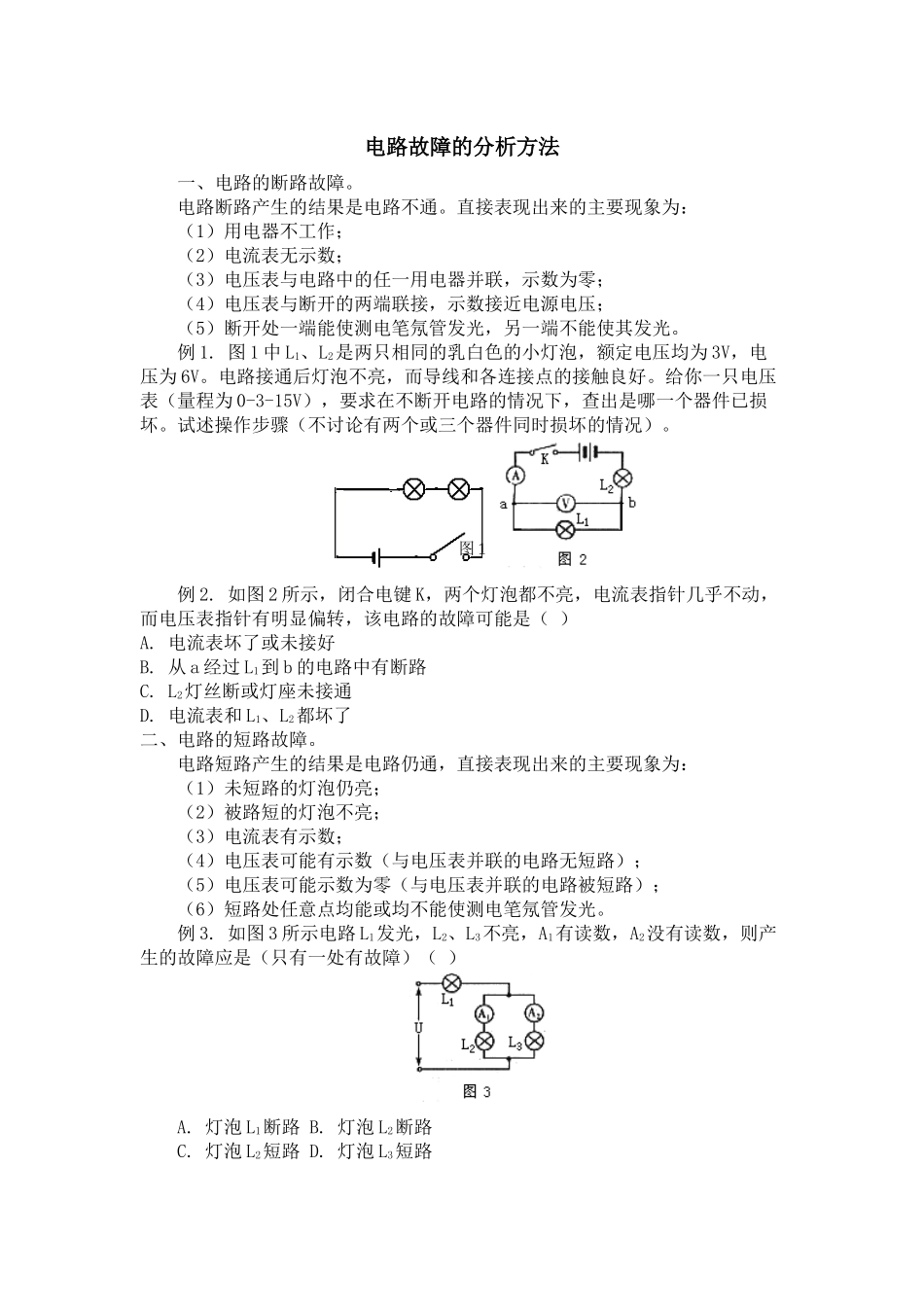

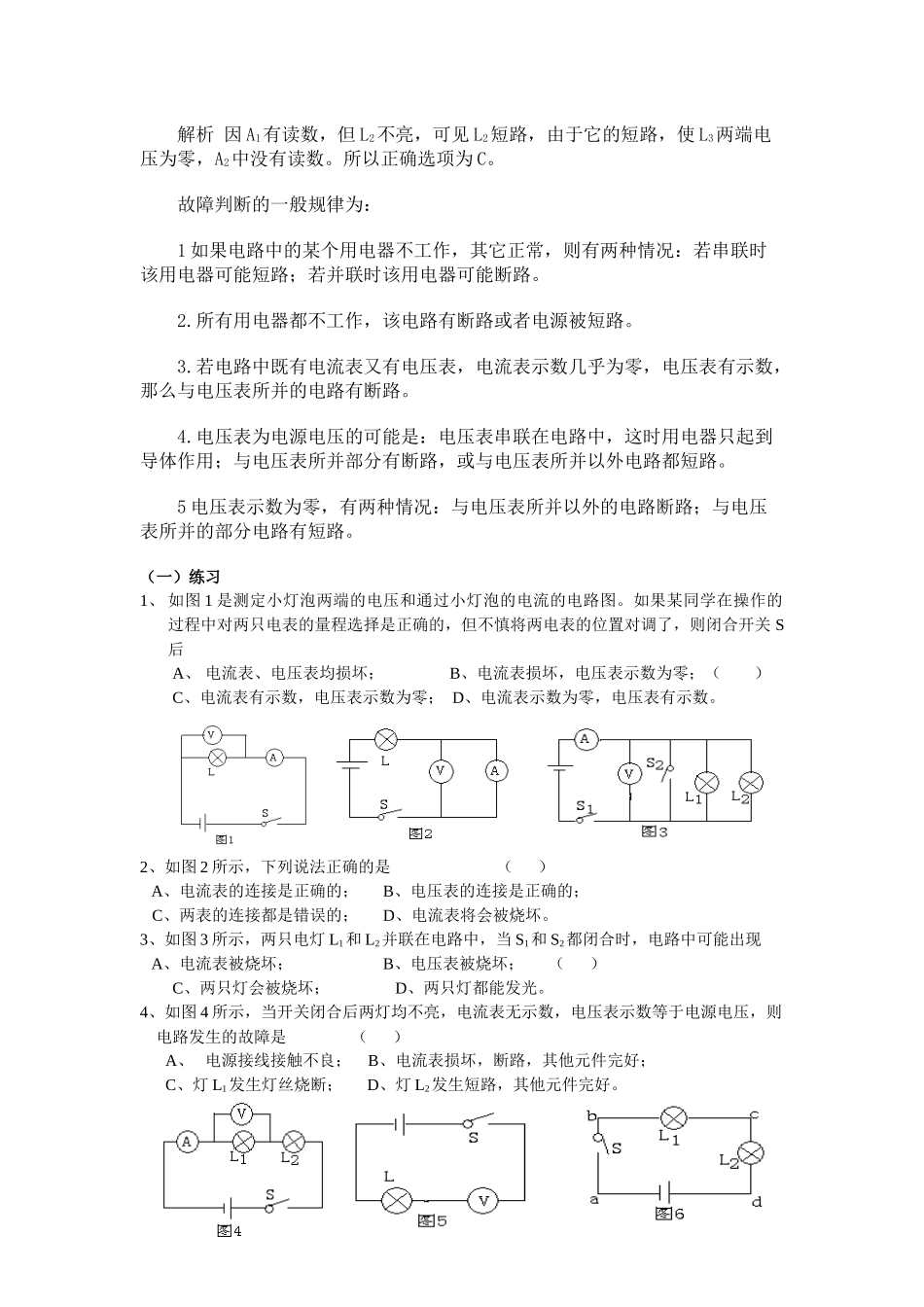

电路故障的分析方法一、电路的断路故障。电路断路产生的结果是电路不通。直接表现出来的主要现象为：（1）用电器不工作；（2）电流表无示数；（3）电压表与电路中的任一用电器并联，示数为零；（4）电压表与断开的两端联接，示数接近电源电压；（5）断开处一端能使测电笔氖管发光，另一端不能使其发光。例1.图1中L1、L2是两只相同的乳白色的小灯泡，额定电压均为3V，电压为6V。电路接通后灯泡不亮，而导线和各连接点的接触良好。给你一只电压表（量程为0-3-15V），要求在不断开电路的情况下，查出是哪一个器件已损坏。试述操作步骤（不讨论有两个或三个器件同时损坏的情况）。例2.如图2所示，闭合电键K，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，该电路的故障可能是（）A.电流表坏了或未接好B.从a经过L1到b的电路中有断路C.L2灯丝断或灯座未接通D.电流表和L1、L2都坏了二、电路的短路故障。电路短路产生的结果是电路仍通，直接表现出来的主要现象为：（1）未短路的灯泡仍亮；（2）被路短的灯泡不亮；（3）电流表有示数；（4）电压表可能有示数（与电压表并联的电路无短路）；（5）电压表可能示数为零（与电压表并联的电路被短路）；（6）短路处任意点均能或均不能使测电笔氖管发光。例3.如图3所示电路L1发光，L2、L3不亮，A1有读数，A2没有读数，则产生的故障应是（只有一处有故障）（）A.灯泡L1断路B.灯泡L2断路C.灯泡L2短路D.灯泡L3短路图1解析因A1有读数，但L2不亮，可见L2短路，由于它的短路，使L3两端电压为零，A2中没有读数。所以正确选项为C。故障判断的一般规律为：1如果电路中的某个用电器不工作，其它正常，则有两种情况：若串联时该用电器可能短路；若并联时该用电器可能断路。2.所有用电器都不工作，该电路有断路或者电源被短路。3.若电路中既有电流表又有电压表，电流表示数几乎为零，电压表有示数，那么与电压表所并的电路有断路。4.电压表为电源电压的可能是：电压表串联在电路中，这时用电器只起到导体作用；与电压表所并部分有断路，或与电压表所并以外电路都短路。5电压表示数为零，有两种情况：与电压表所并以外的电路断路；与电压表所并的部分电路有短路。（一）练习1、如图1是测定小灯泡两端的电压和通过小灯泡的电流的电路图。如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后A、电流表、电压表均损坏；B、电流表损坏，电压表示数为零；（）C、电流表有示数，电压表示数为零；D、电流表示数为零，电压表有示数。2、如图2所示，下列说法正确的是（）A、电流表的连接是正确的；B、电压表的连接是正确的；C、两表的连接都是错误的；D、电流表将会被烧坏。3、如图3所示，两只电灯L1和L2并联在电路中，当S1和S2都闭合时，电路中可能出现A、电流表被烧坏；B、电压表被烧坏；（）C、两只灯会被烧坏；D、两只灯都能发光。4、如图4所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障是（）A、电源接线接触不良；B、电流表损坏，断路，其他元件完好；C、灯L1发生灯丝烧断；D、灯L2发生短路，其他元件完好。5、如图5所示为某同学做实验时的错误电路图，当闭合开关后将（）A、电压表指针有明显偏转；B、电压表一定烧坏；C、灯泡L的灯丝烧坏；D、电源损坏。6、如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6v,Uab=0,Ubc=0,Ucd=6V,则该电路的故障可能是（）A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了。7、如图7所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6v,Uab=6V,Ubc=0,Ucd=0,则该电路的故障可能是（）A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了。8、如图8所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uab=0,Ubc=6V,则该电路的故障可能是（）A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了。9、如图9所示的电路中，若开关S闭合后，灯L1、L2均不亮。某同学用一根导线去查找电路故障，当他用导线连接L1...
