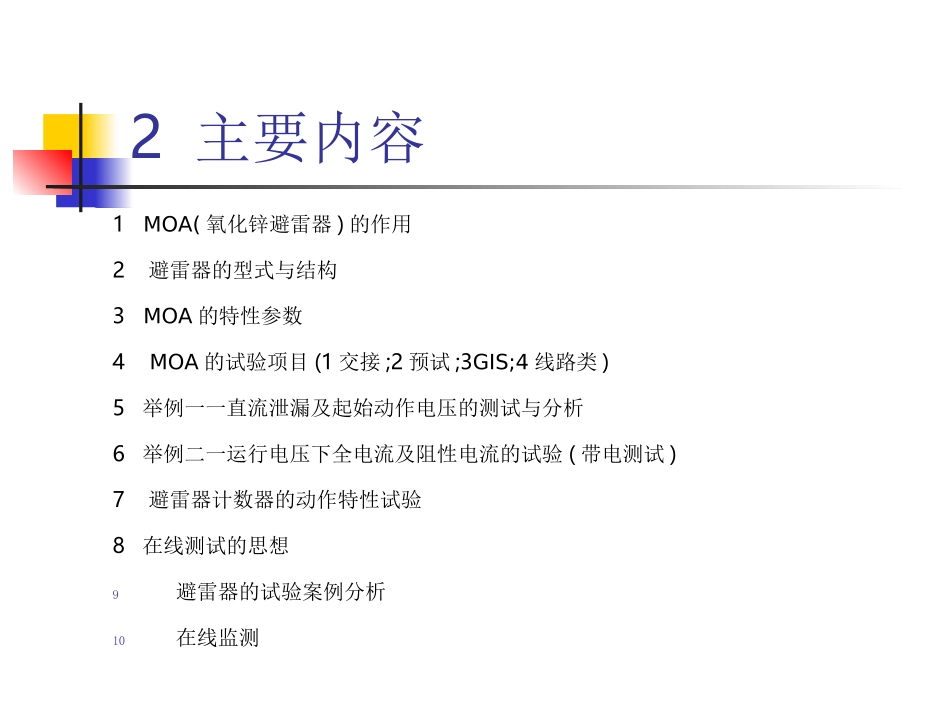

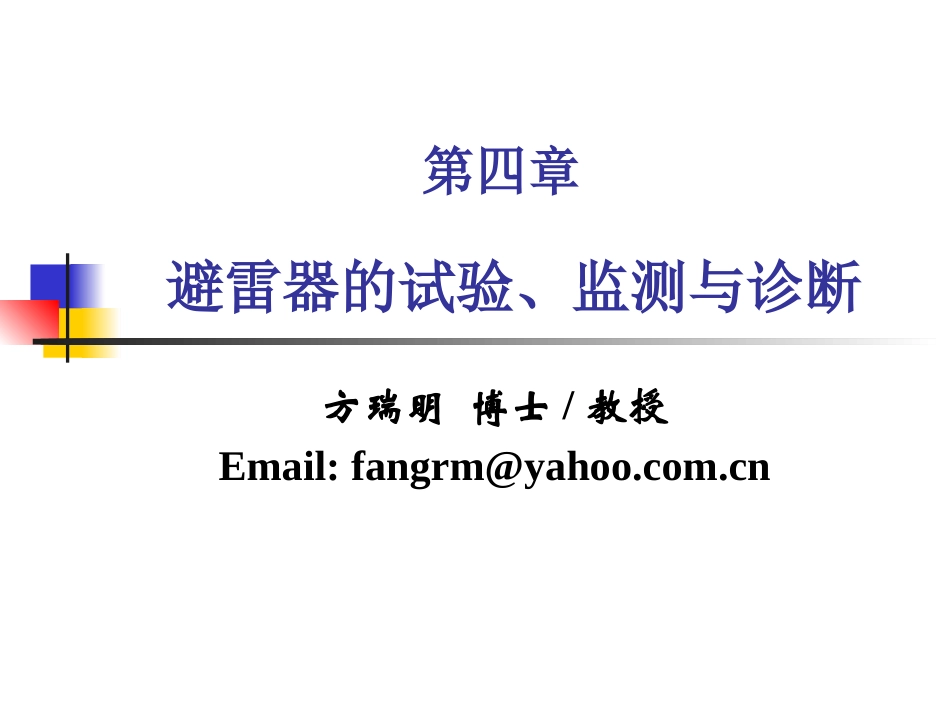

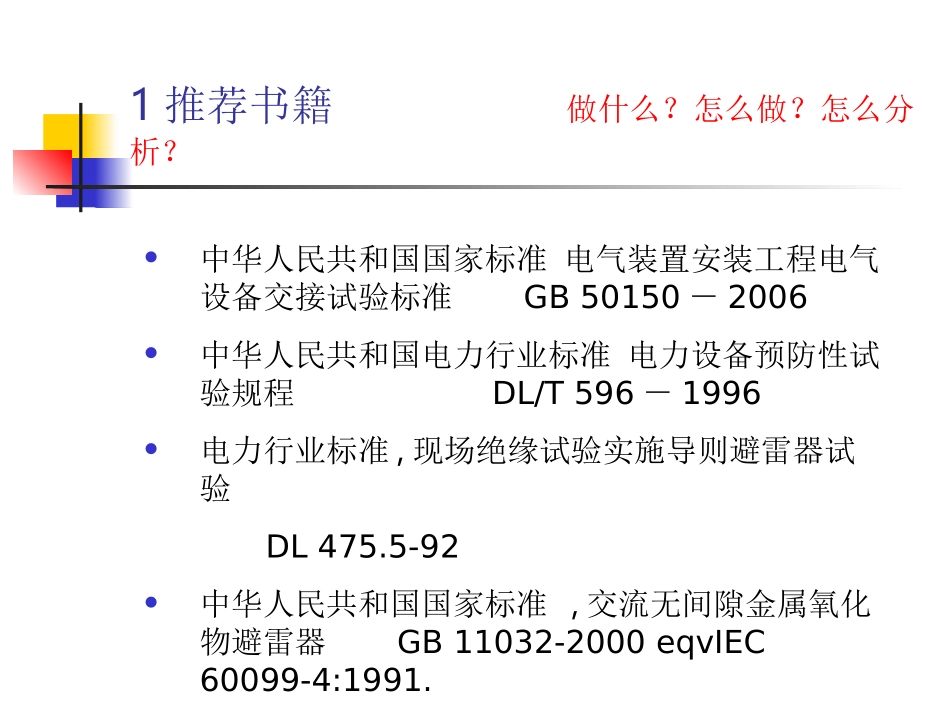

第四章避雷器的试验、监测与诊断方瑞明博士/教授Email:fangrm@yahoo.com.cn1推荐书籍做什么？怎么做？怎么分析？中华人民共和国国家标准电气装置安装工程电气设备交接试验标准GB50150－2006中华人民共和国电力行业标准电力设备预防性试验规程DL/T596－1996电力行业标准,现场绝缘试验实施导则避雷器试验DL475.5-92中华人民共和国国家标准,交流无间隙金属氧化物避雷器GB11032-2000eqvIEC60099-4:1991.2主要内容1MOA(氧化锌避雷器)的作用2避雷器的型式与结构3MOA的特性参数4MOA的试验项目(1交接;2预试;3GIS;4线路类)5举例一一直流泄漏及起始动作电压的测试与分析6举例二一运行电压下全电流及阻性电流的试验(带电测试)7避雷器计数器的动作特性试验8在线测试的思想9避雷器的试验案例分析10在线监测3避雷器的作用1电力系统过电压a）暂时过电压（持续时间长）单相接地、甩负荷、谐振等b)操作过电压线路合闸及重合闸－断路器带合闸电阻,并联电抗器，避雷器做后备.c）雷电过电压感应雷过电压、雷击输电线路导线、雷击避雷线或杆塔引起的反击。避雷器限制雷击过电压。4避雷器的型式与结构保护间隙一个或两个间隙管式避雷器多个均匀的小间隙阀式避雷器多个均匀的小间隙并联非线性电阻，电阻非线性系数为0.25~0.45.磁吹避雷器:改进间隙来改善避雷器的保护性能氧化锌避雷器（MOA）4避雷器的型式与结构续避雷器结构瓷外套绝缘型交流无间隙金属氧化物避雷器其突出优点在于：■采用高性能氧化锌电阻片，使产品通流能量大、大电流冲击时残压低，保护性能好。■采用新型的防爆结构，当产品内部故障导致压力剧增时，通过压力释放装置使内部压力得以释放。避雷器结构：■单柱型■多柱并联型依据主要标准：■GB11032-2000《交流无间隙金属氧化物避雷器》■GB311.1-1997《高压输变电设备的绝缘配合》瓷套型避雷器（单元节结构图）避雷器结构-重量减轻:27%-体积减小:22%-部件数量减少:50%旧式避雷器构造均压环ZnO阀片(标准型)绝缘筒均压电容绝缘子连接导体导体高梯度避雷器构造绝缘子绝缘筒均压环ZnO阀片(高梯度型)应用高梯度阀片的GIS用高梯度避雷器500kV用避雷器的比较两类避雷器材料的伏安特性比较两种避雷器的伏安特性比较两类避雷器材料的伏安特性比较4MOA优缺点无间隙，基本无续流伏安特性平坦，残压低，无截波，耐多重雷击或多次操作波的能力强伏安特性对称，正负极性过电压水平相当间隙具有极性效应MOA阀片可以并联使用，扩容，降残压易于制成直流避雷器因为直流续流不像工频续流那样会通过自然过零点阀片受潮后或老化后，无间隙易爆炸MOA优缺点续现在试验研究表明，在气体绝缘金属封闭开关设备(GIS)中，SF6隔离开关操作母线时产生5-15MHz高频操作过电压(VFTO)，波前很短，5～20μs，陡度很大。在这种VFTO冲击作用时，MOA的V-I特性显著高于标准规定的雷电过电压水平。同时因陡度大，呈现MOA和被保护物之间电压差很大，MOA对防护VFTO作用很小，而另行采取防护措施。同时应研究改善MOA的V-I特性以及相应试验方法。5MOA的特性参数1额定电压Ur:由动作负载试验确定的避雷器上下两端子间允许的最大工频电压有效值,避雷器在该电压下应能正常工作.（我国为10秒定义Ur）Uc≥0.8Ur(进口取0.8)2持续运行电压Uc:指允许持续加在避雷器两端子间的工频电压有效值,一般小于避雷器的额定电压.5MOA的特性参数3伏安特性a点以前小电流区；拐点b左右毫安级残压区UNmA，N为1～4，N＝1称为MOA起始动作电压：U1mA。5MOA的特性参数4持续运行电流；指在持续运行电压下,流过避雷器的电流,包含阻性分量和容性分量.5工频参考电流下的工频参考电压:对避雷器(或避雷器元件)施加工频电压,当通过试品上的阻性电流等于工频参考电流时,测出试品上的工频电压峰值.参考电压等于该工频电压峰值除以?(工频交流电压下的饱和点)21、老化现象金属氧化物避雷器取消了串联间隙，在电网运行电压作用下，其上要流过泄漏电流，电流中有功分量即阻性电流虽然很小，但仍会使阀片升温，导致阻性电流随时间缓慢增长，改变其伏安特性，即老化现象。此外，单纯的机械应力也可以引起老化现象（如运输过程）金属氧化物避...
