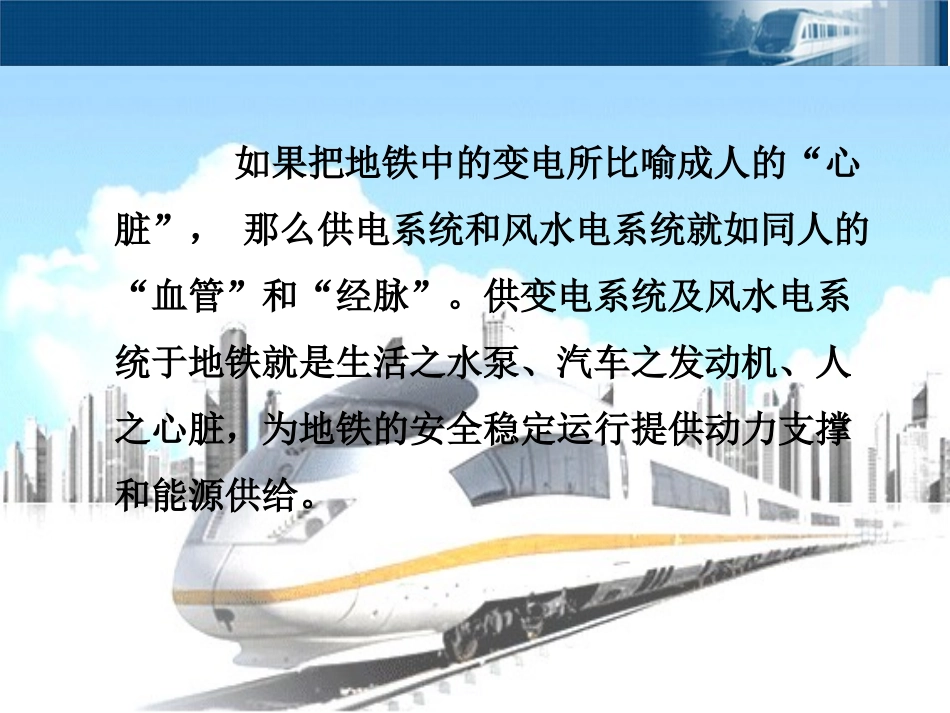

城市轨道交通风水电系统介绍如果把地铁中的变电所比喻成人的“心脏”，那么供电系统和风水电系统就如同人的“血管”和“经脉”。供变电系统及风水电系统于地铁就是生活之水泵、汽车之发动机、人之心脏，为地铁的安全稳定运行提供动力支撑和能源供给。第一部分通风空调系统第二部分给排水与消防系统第三部分低压配电系统第一部分通风空调系统介绍一通风空调系统二车站空调系统（大系统、小系统）叁车站空调水系统肆消防通风系统通风空调系统1、通风空调系统在地铁中的作用地铁环境的特点：密封、湿度大、发热源多。空气质量差。通风空调系统的主要作用就是改善地铁环境。具体表现为：①正常运行时，为乘客和管理人员提供舒适的环境；②发生阻塞事故时，机械送风，维持列车空调运行的环境；③发生火灾事故时，排烟，送风，便于乘客安全撤离和消防人员灭火。通风系统指空调、通风系统，包括空调机、风机、风阀与风管路（风道）设备，可分为隧道通风系统、空调大系统、空调小系统主要设备有隧道风机TVF、排热风机TEF、射流风机JEF、电动风阀、防火阀等，通风空调系统—风机风阀执行器通风空调系统—风阀通风空调系统—风道消声器消声器车站空调系统屏蔽门是沿站台纵向边缘设置的机械门装置。屏蔽门系统就是使用屏蔽门将隧道与车站隔开，即将车站区域与隧道隔开的系统。屏蔽门系统开闭式系统开闭式系统的车站区域与隧道连通。开式系统地铁隧道与外界通过风井直接相通。闭式系统地铁隧道与外界不直接相通。开闭式系统是指通过阀门的控制可使隧道与外界相通或关闭的系统。1）通风空调系统制式特点a、提高了安全性；b、降低了车站与隧道间的空气对流，减少了车站冷负荷损失，提高了车站空气洁净度，降低了列车进站带来的噪音；c、便于有效组织气流；d、增强活塞效应，利于隧道的活塞通风；e、节约通风空调系统的初投资、运行费用和土建初投资；f、屏蔽门系统本身将增加初投资和运营费用。应用情况新加坡地铁、香港地铁、广州地铁除1号线外、广佛地铁、苏州地铁、深圳地铁各线、上海地铁除2号线外。中、南部和大部分北部在2007年以后屏蔽门系统采用占绝对优势。2）屏蔽门系统车站空调系统特点a、隧道通风系统运行方式根据室外气候变化可采用开式或闭式运行；b、不安全，乘客有跌入轨道的可能；c、不利于紧急工况下有效组织气流；d、由于受活塞风的影响，车站的温度场、速度场无法维持稳定，同时车站空气品质也较难控制；e、通风空调系统的初投资、运行费用和土建初投资较大。应用情况北京地铁各线、沈阳地铁、天津地铁、南京地铁一号线等。在我国北部城市地铁中曾被普遍采用。3）开闭式系统车站空调系统经济性安全性屏幕门系统虽然初投资较大，但节能，运行费用低，能在较短时间内收回初投资目前国内采用开闭式系统的地铁出现乘客跌入隧道情况，对人员和运营造成严重影响屏蔽门系统4）环控制式比较车站空调系统1、通风空调系统的组成①车站公共区通风系统（兼排烟）；②区间隧道通风系统（兼排烟）；③车站设备和管理用房通风、空调系统（兼排烟）；④空调水系统。}大系统}小系统车站空调系统空调大系统—组合空调机以及冷冻水管主要设备有组合空调机、回排风机、新风机、排烟风机、电动风阀、防火阀等空调大系统—空调新风机尘网电机空调内离心风机消声器空调大系统—组合空调机空调小系统3.通风空调小系统空调小系统主要指车站设备和管理用房的通风、空调系统。主要包括：a)空调系统：管理用房、弱电系统用房、强电用房等b)通风系统：一般设备房、强电用房等c)排风系统：卫生间等主要设备有小空调机、排风/排烟风机、电动风阀、防火阀等盘管风机盘管风机空调小系统—小系统空调/盘管风机广州地铁控制一中心执行器风阀风阀空调小系统—小系统风口/风阀/执行器车站空调水系统车站大、小系统空调用水制冷系统，由冷水机组、冷却水泵、冷冻水泵、冷却塔、水阀、管路等设备组成。车站的空调用冷冻水汇集到某一处集中处理。由冷水机组、冷却水泵、冷冻水泵、冷却塔、水阀、管路等设备组成车站空调水系统—冷水机组内包有软接止回阀等“Y”形滤网车站空调水系统—冷冻水泵车站空调水系统—分/...
