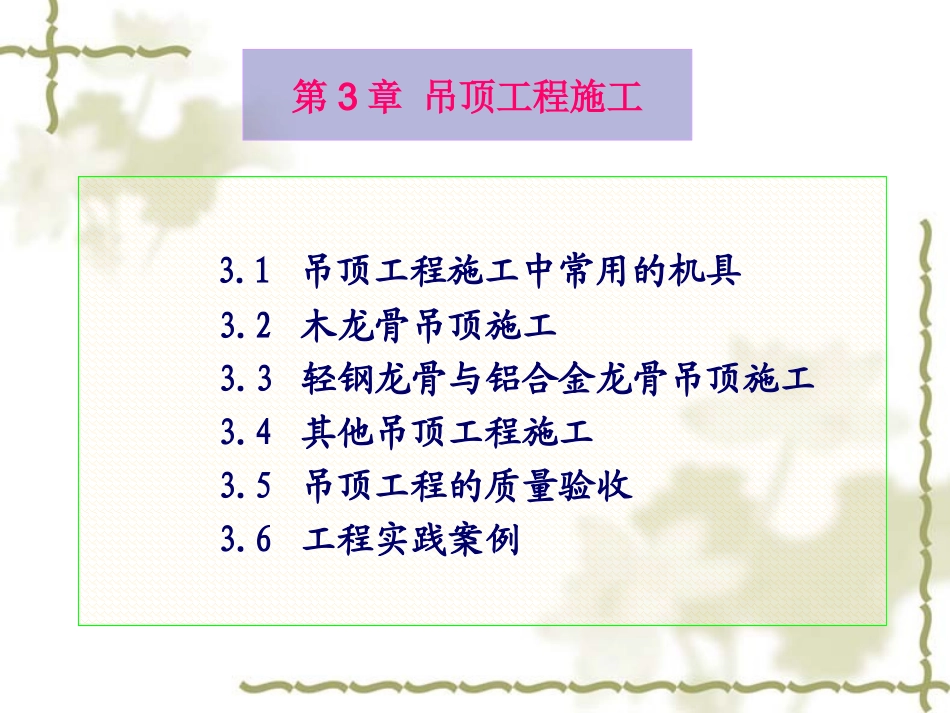

第3章吊顶工程施工3.1吊顶工程施工中常用的机具3.2木龙骨吊顶施工3.3轻钢龙骨与铝合金龙骨吊顶施工3.4其他吊顶工程施工3.5吊顶工程的质量验收3.6工程实践案例法国软膜天花，是目前国际上最流行、最高档的天花装饰材料UPVC耐老化吊顶扣板德国慕尼黑某银行营业厅：对吊顶作特殊处理，造成散射光的视觉效果。匈牙利布达佩斯某工艺品商店：采用蜂窝状的木盒子作吊顶，衬托艺术商品。学习目标1.通过对不同型式吊顶施工工艺的重点介绍,对其完整施工过程有一个全面的认识。2.通过对施工工艺的深刻理解，学会为达到施工质量要求正确选择材料和组织施工的方法，培养解决现场施工常见工程质量问题的能力。3.在掌握施工工艺的基础上初步了解工程质量要求与验收标准。学习重点1.木龙骨、轻钢龙骨吊顶的施工工艺。2.木龙骨、轻钢龙骨吊顶的质量验收。3.铝合金龙骨吊顶的施工及质量验收。4.其他型式吊顶的构造与施工工艺。3.1.1常用手工工具制动式钢卷尺、角尺、木水平尺、钢制水平尺、线锤、墨斗等。3.1吊顶工程施工中常用的机具3.1.2常用机械电锤电动冲击钻打钉机电动自攻钻微型空气压缩机型材切割机3.2木龙骨吊顶施工3.2.1木龙骨吊顶的构件组成及对材料的要求1.木龙骨吊顶的构件组成由方木制成的龙骨组成的骨架和石膏板、胶合板、纤维板等面板构成。图3-1木龙骨吊顶2.木龙骨吊顶对材料的要求1）对木龙骨木方的要求木龙骨木方型材其材质和规格应符合设计要求，通常采用50mm×70mm。2）对胶合板材的质量要求胶合板材按结构分为胶合板、夹芯胶合板、复合胶合板，按板的胶黏性能分为室外胶合板和室内胶合板，按板材产品的处理情况分为未处理过的胶合板、处理过（浸渍防腐或阻燃剂等）的胶合板，按板材用途分为普通胶合板和特种胶合板。3.2.2木龙骨吊顶施工1.工艺流程基层检查→放线→吊杆固定→木龙骨组装→固定沿墙龙骨→骨架吊装固定→安装罩面板2．施工要点1）基层检查对屋面（楼面）进行结构检查，对不符合设计要求的及时进行处理，同时检查房屋设备安装情况、预留孔位置是否符合设计要求。2）弹线定位放线是吊顶施工的标准。放线的内容主要包括标高线、造型位置线、吊点布置线、大中型灯位线等。放线的作用，一方面使施工有基准线，便于下一道工序确定施工位置；另一方面能检查吊顶以上部位的管道等对标高位置的影响。确定标高线先定出地面基准线采用“水柱法”图3-2确定水平标高线确定造型位置线确定吊点位置线在一般情况下，吊点按每平方米一个均匀布置，灯位处、承载部位、龙骨与龙骨相接处及叠级吊顶的叠级处应增设吊点。3）吊杆固定木龙骨吊顶大多为不上人的吊顶，固定方法有三种。膨胀螺栓固定用冲击钻在建筑结构面上打孔、安装膨胀螺栓后，可以将角钢固定在膨胀螺栓上。用射钉固定用射钉将角铁等固定在建筑结构底面。当用射钉固定时，射钉的直径必须大于5mm。预埋铁件预埋铁件可采用钢筋、角钢、扁铁等，其规格应满足承载要求，吊筋与吊点的连接可采用焊接、钩挂、螺栓或螺钉的连接等方法。吊筋安装时，应做防腐、防火处理。图3-3木龙骨吊顶吊点固定方法4）木龙骨组装具体做法为：在龙骨上开出凹槽，槽深、槽宽以及槽与槽之间的距离应符合有关规定，然后将凹槽与凹槽进行咬口拼装，凹槽处应涂胶并用钉子固定。图3-4木龙骨咬口拼装5）固定沿墙龙骨6）龙骨吊装固定(1)单层网格式木龙骨架的吊装固定分片吊装骨架与吊筋固定骨架与吊筋的固定方法有多种，常采用绑扎、钩挂、木螺钉固定等。图3-5木龙骨吊顶与吊筋的连接骨架分片连接叠级吊顶龙骨连接龙骨调平与起拱(2)双层木龙骨架的吊装固定主龙骨的吊装固定次龙骨的吊装固定7）安装罩面板基层板的接缝形式，常见的有对缝、凹缝和盖缝三种。对缝（密缝）凹缝（离缝）盖缝（离缝）图3-8吊顶面层接缝处理基层板与龙骨的固定一般有钉接和粘接两种方法。钉接用铁钉将基层板固定在木龙骨上，钉距为80mm～150mm，钉长为25mm～35mm，钉帽砸扁并进入板面0．5mm～1mm。粘接用各种胶粘剂将基层板粘接于龙骨上，如矿棉吸声板可用1﹕1水泥石膏粉加入适量108胶进行粘接。3．木龙骨吊顶细部构造做法1）木龙骨吊顶节点处理...
