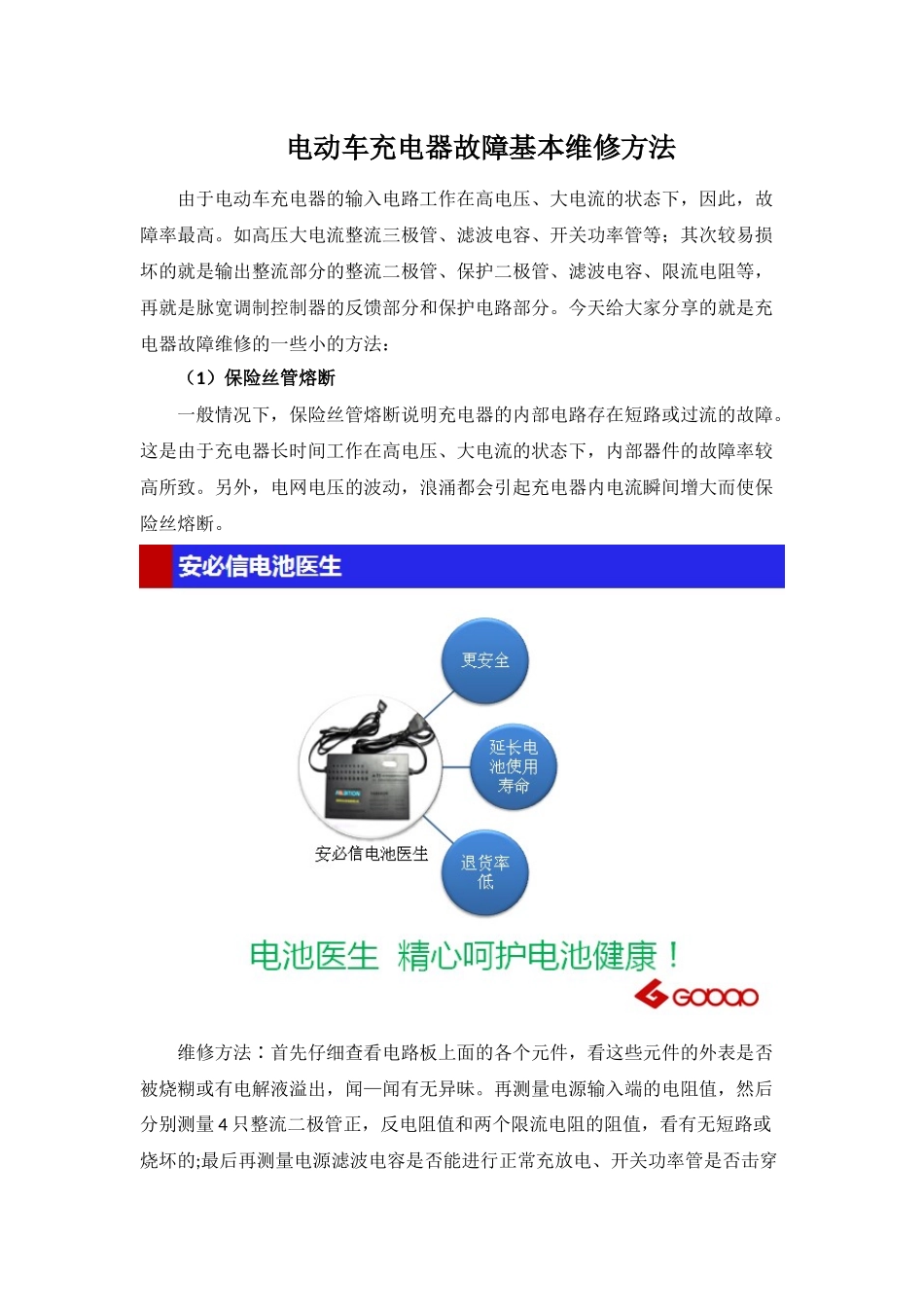

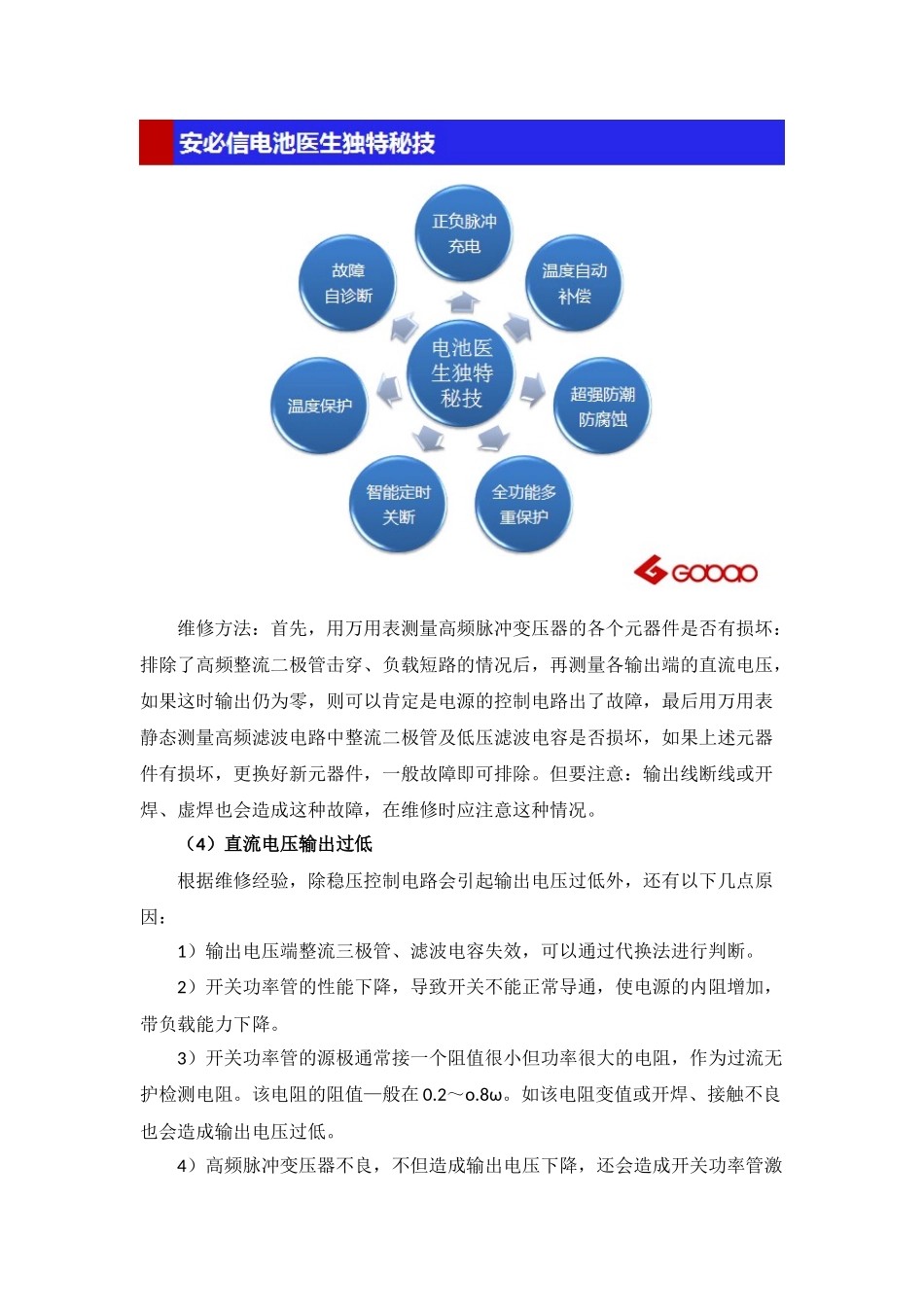

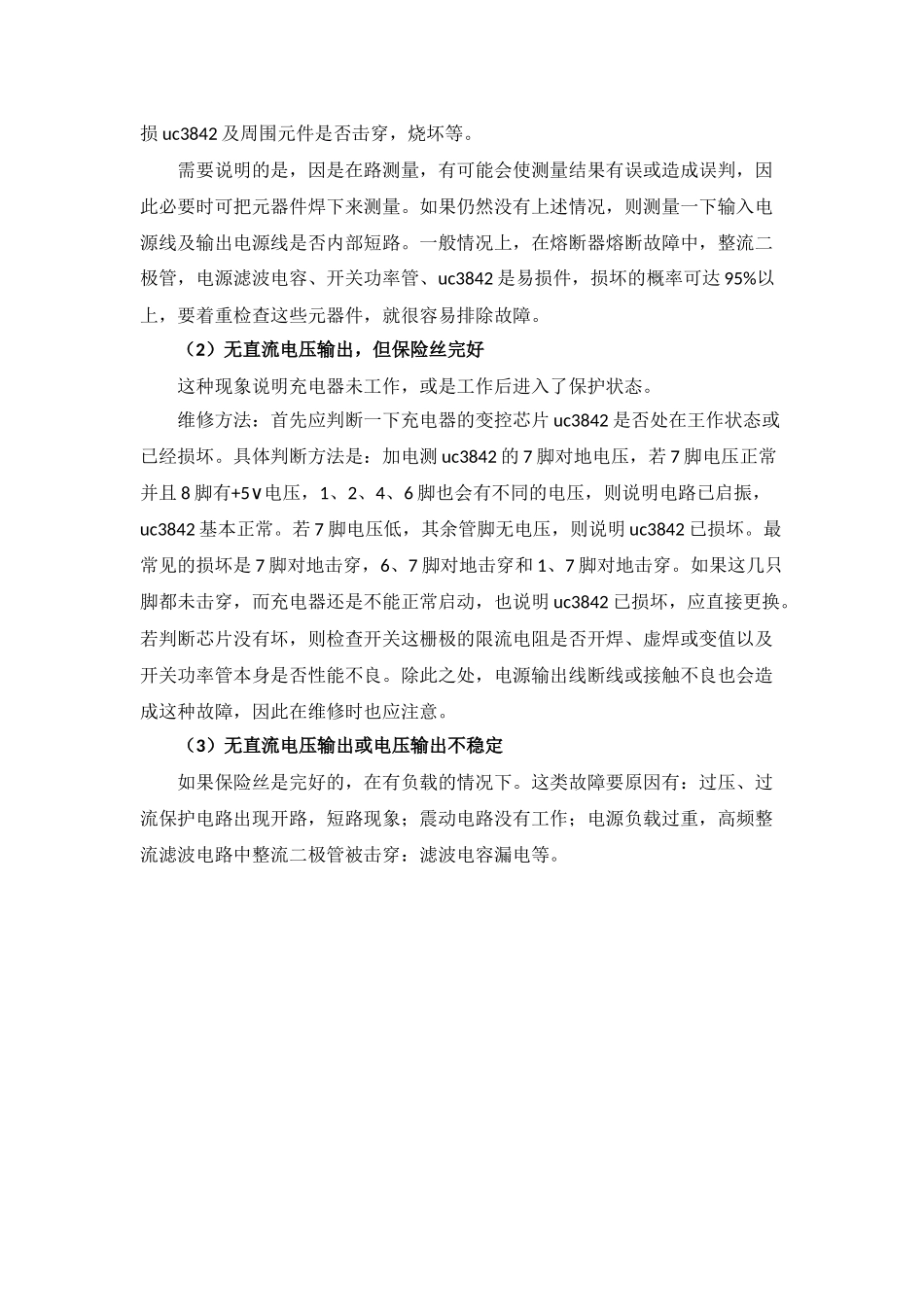

电动车充电器故障基本维修方法由于电动车充电器的输入电路工作在高电压、大电流的状态下，因此，故障率最高。如高压大电流整流三极管、滤波电容、开关功率管等；其次较易损坏的就是输出整流部分的整流二极管、保护二极管、滤波电容、限流电阻等，再就是脉宽调制控制器的反馈部分和保护电路部分。今天给大家分享的就是充电器故障维修的一些小的方法：（1）保险丝管熔断一般情况下，保险丝管熔断说明充电器的内部电路存在短路或过流的故障。这是由于充电器长时间工作在高电压、大电流的状态下，内部器件的故障率较高所致。另外，电网电压的波动，浪涌都会引起充电器内电流瞬间增大而使保险丝熔断。维修方法∶首先仔细查看电路板上面的各个元件，看这些元件的外表是否被烧糊或有电解液溢出，闻—闻有无异昧。再测量电源输入端的电阻值，然后分别测量4只整流二极管正，反电阻值和两个限流电阻的阻值，看有无短路或烧坏的;最后再测量电源滤波电容是否能进行正常充放电、开关功率管是否击穿损uc3842及周围元件是否击穿，烧坏等。需要说明的是，因是在路测量，有可能会使测量结果有误或造成误判，因此必要时可把元器件焊下来测量。如果仍然没有上述情况，则测量一下输入电源线及输出电源线是否内部短路。一般情况上，在熔断器熔断故障中，整流二极管，电源滤波电容、开关功率管、uc3842是易损件，损坏的概率可达95%以上，要着重检查这些元器件，就很容易排除故障。（2）无直流电压输出，但保险丝完好这种现象说明充电器未工作，或是工作后进入了保护状态。维修方法：首先应判断一下充电器的变控芯片uc3842是否处在王作状态或已经损坏。具体判断方法是：加电测uc3842的7脚对地电压，若7脚电压正常并且8脚有+5∨电压，1、2、4、6脚也会有不同的电压，则说明电路已启振，uc3842基本正常。若7脚电压低，其余管脚无电压，则说明uc3842已损坏。最常见的损坏是7脚对地击穿，6、7脚对地击穿和1、7脚对地击穿。如果这几只脚都未击穿，而充电器还是不能正常启动，也说明uc3842已损坏，应直接更换。若判断芯片没有坏，则检查开关这栅极的限流电阻是否开焊、虚焊或变值以及开关功率管本身是否性能不良。除此之处，电源输出线断线或接触不良也会造成这种故障，因此在维修时也应注意。（3）无直流电压输出或电压输出不稳定如果保险丝是完好的，在有负载的情况下。这类故障要原因有：过压、过流保护电路出现开路，短路现象；震动电路没有工作；电源负载过重，高频整流滤波电路中整流二极管被击穿：滤波电容漏电等。维修方法：首先，用万用表测量高频脉冲变压器的各个元器件是否有损坏：排除了高频整流二极管击穿、负载短路的情况后，再测量各输出端的直流电压，如果这时输出仍为零，则可以肯定是电源的控制电路出了故障，最后用万用表静态测量高频滤波电路中整流二极管及低压滤波电容是否损坏，如果上述元器件有损坏，更换好新元器件，一般故障即可排除。但要注意：输出线断线或开焊、虚焊也会造成这种故障，在维修时应注意这种情况。（4）直流电压输出过低根据维修经验，除稳压控制电路会引起输出电压过低外，还有以下几点原因：1）输出电压端整流三极管、滤波电容失效，可以通过代换法进行判断。2）开关功率管的性能下降，导致开关不能正常导通，使电源的内阻增加，带负载能力下降。3）开关功率管的源极通常接一个阻值很小但功率很大的电阻，作为过流无护检测电阻。该电阻的阻值—般在0.2～o.8ω。如该电阻变值或开焊、接触不良也会造成输出电压过低。4）高频脉冲变压器不良，不但造成输出电压下降，还会造成开关功率管激励不足，从而屡损开关管。5）高压直流滤波电容不良，造成电源带负载能力差。6）电源输出线接触不良，有—定的接触电阻，造成输出电压过低。7）电网电压过低。虽然充电器在低压下仍然可以输出额定电压，但当电网电压低于充电器的最低电压限定值时，也会使输出电压过低。维修方法∶首先用万用表检查—下高压直流滤波电容是否变质、容量是否下降、能否正常充放电。如无以上问题，则测量一下开关功率管的电极的限流电阻以及源极的过流保护检测电阻是否变值、变质或开焊、接触不良。若无...
