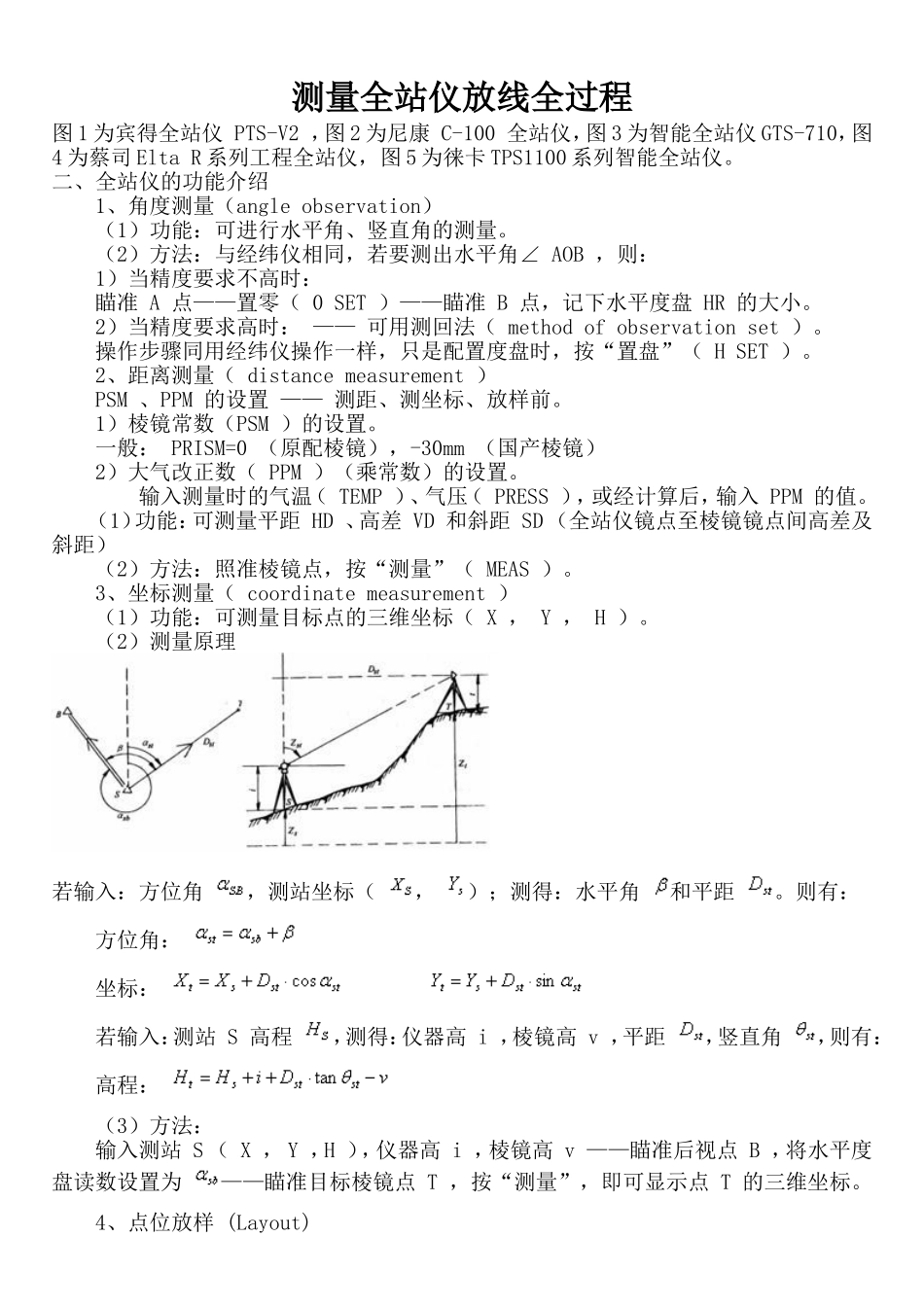

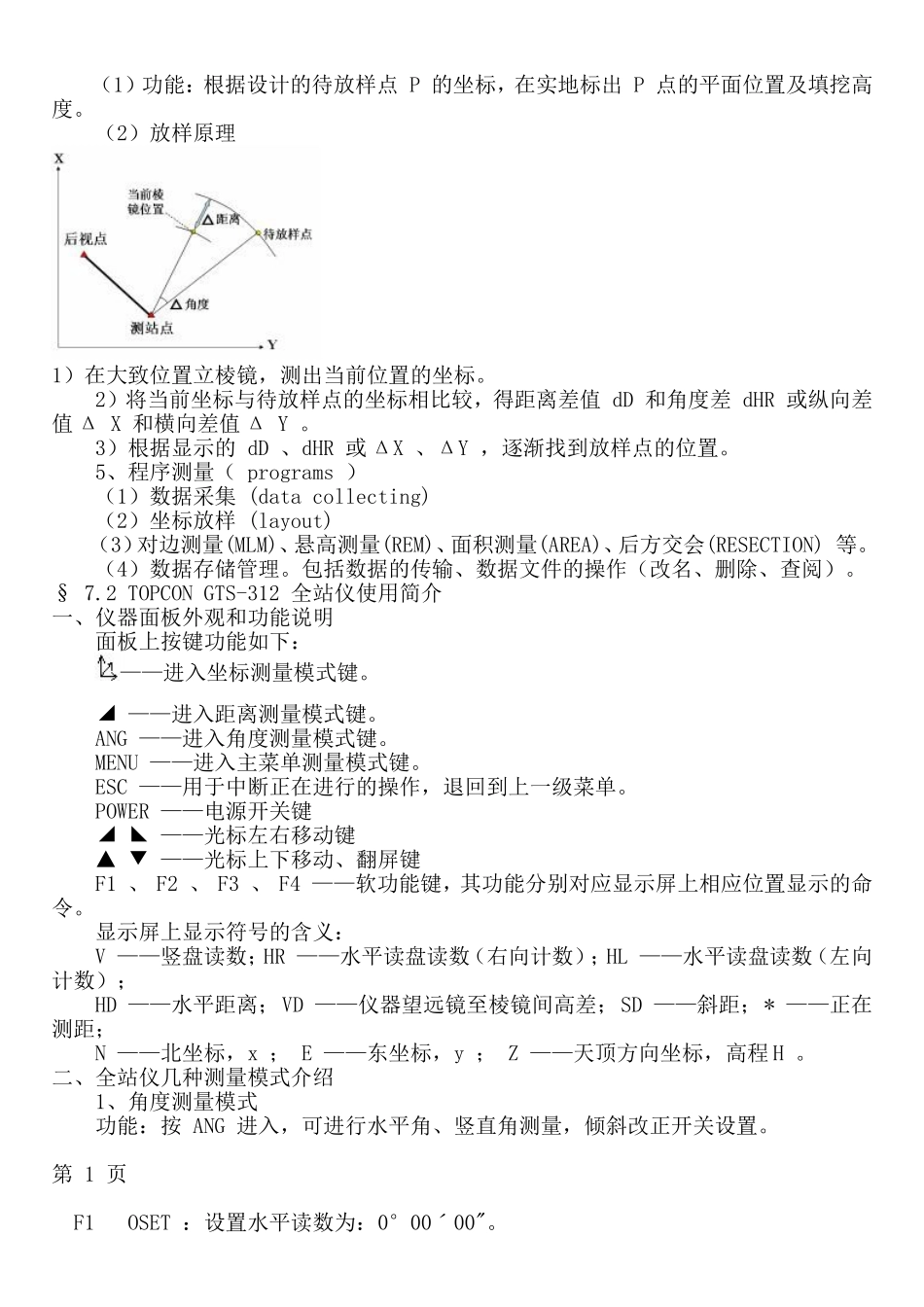

测量全站仪放线全过程图1为宾得全站仪PTS-V2，图2为尼康C-100全站仪，图3为智能全站仪GTS-710，图4为蔡司EltaR系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。二、全站仪的功能介绍1、角度测量（angleobservation）（1）功能：可进行水平角、竖直角的测量。（2）方法：与经纬仪相同，若要测出水平角∠AOB，则：1）当精度要求不高时：瞄准A点——置零（0SET）——瞄准B点，记下水平度盘HR的大小。2）当精度要求高时：——可用测回法（methodofobservationset）。操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（HSET）。2、距离测量（distancemeasurement）PSM、PPM的设置——测距、测坐标、放样前。1）棱镜常数（PSM）的设置。一般：PRISM=0（原配棱镜），-30mm（国产棱镜）2）大气改正数（PPM）（乘常数）的设置。输入测量时的气温（TEMP）、气压（PRESS），或经计算后，输入PPM的值。（1）功能：可测量平距HD、高差VD和斜距SD（全站仪镜点至棱镜镜点间高差及斜距）（2）方法：照准棱镜点，按“测量”（MEAS）。3、坐标测量（coordinatemeasurement）（1）功能：可测量目标点的三维坐标（X，Y，H）。（2）测量原理若输入：方位角，测站坐标（，）；测得：水平角和平距。则有：方位角：坐标：若输入：测站S高程，测得：仪器高i，棱镜高v，平距，竖直角，则有：高程：（3）方法：输入测站S（X，Y，H），仪器高i，棱镜高v——瞄准后视点B，将水平度盘读数设置为——瞄准目标棱镜点T，按“测量”，即可显示点T的三维坐标。4、点位放样(Layout)（1）功能：根据设计的待放样点P的坐标，在实地标出P点的平面位置及填挖高度。（2）放样原理1）在大致位置立棱镜，测出当前位置的坐标。2）将当前坐标与待放样点的坐标相比较，得距离差值dD和角度差dHR或纵向差值ΔX和横向差值ΔY。3）根据显示的dD、dHR或ΔX、ΔY，逐渐找到放样点的位置。5、程序测量（programs）（1）数据采集(datacollecting)（2）坐标放样(layout)（3）对边测量(MLM)、悬高测量(REM)、面积测量(AREA)、后方交会(RESECTION)等。（4）数据存储管理。包括数据的传输、数据文件的操作（改名、删除、查阅）。§7.2TOPCONGTS-312全站仪使用简介一、仪器面板外观和功能说明面板上按键功能如下：——进入坐标测量模式键。◢——进入距离测量模式键。ANG——进入角度测量模式键。MENU——进入主菜单测量模式键。ESC——用于中断正在进行的操作，退回到上一级菜单。POWER——电源开关键◢◣——光标左右移动键▲▼——光标上下移动、翻屏键F1、F2、F3、F4——软功能键，其功能分别对应显示屏上相应位置显示的命令。显示屏上显示符号的含义：V——竖盘读数；HR——水平读盘读数（右向计数）；HL——水平读盘读数（左向计数）；HD——水平距离；VD——仪器望远镜至棱镜间高差；SD——斜距；*——正在测距；N——北坐标，x；E——东坐标，y；Z——天顶方向坐标，高程H。二、全站仪几种测量模式介绍1、角度测量模式功能：按ANG进入，可进行水平角、竖直角测量，倾斜改正开关设置。第1页F1OSET：设置水平读数为：0°00ˊ00"。F2HOLD：锁定水平读数。F3HSET：设置任意大小的水平读数。F4P1↓：进入第2页。第2页F1TILT：设置倾斜改正开关。F2REP：复测法。F3V%：竖直角用百分数显示。F4P2↓：进入第3页。第3页F1H-BZ：仪器每转动水平角90°时，是否要蜂鸣声。F2R/L：右向水平读数HR/左向水平读数HL切换，一般用HR。F3CMPS：天顶距V/竖直角CMPS的切换，一般取V。F4P3↓：进入第1页。2、距离测量模式功能：按◢进入，可进行水平角、竖直角、斜距、平距、高差测量及PSM、PPM、距离单位等设置。第1页F1MEAS：进行测量。F2MODE：设置测量模式，Fine/coarse/tragcking（精测/粗测/跟踪）。F3S/A：设置棱镜常数改正值（PSM）、大气改正值（PPM）。F4P1↓：进入第2页。第2页F1OFSET：偏心测量方式。F2SO：距离放样测量方式。F3m/f/i：距离单位米/英尺/英寸的切换。F4P2↓：进入第1页。3、坐标测量模式功能：按进入，可进行坐标（N，E，H）、水平角、竖直角、斜距测量及PSM、PPM、距离单位等设置。第1页F1MEAS：进行测量。F2MODE：设置...
