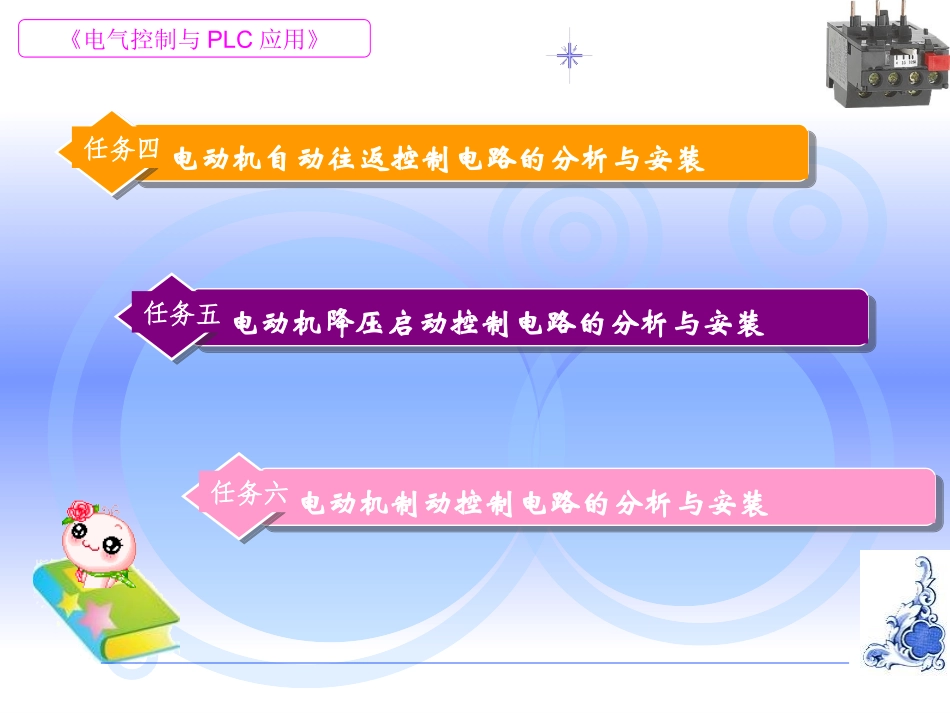

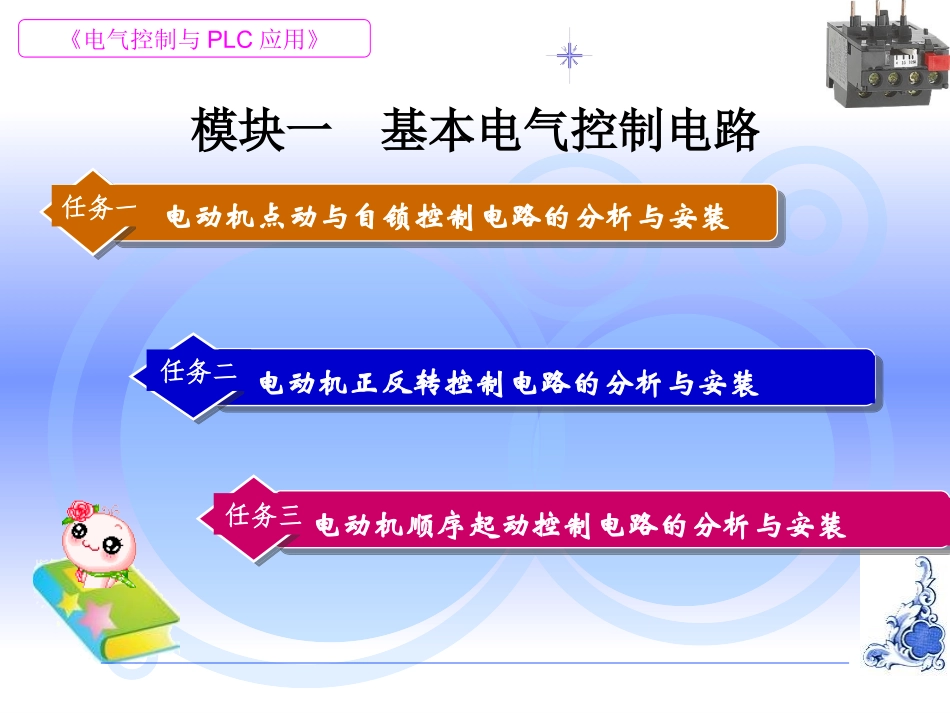

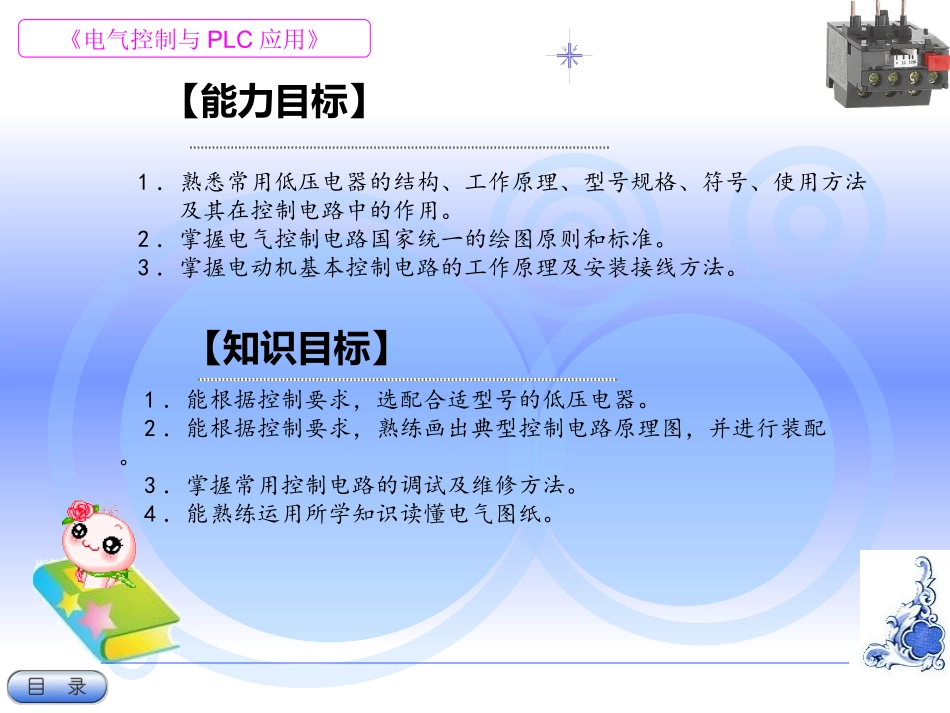

《电气控制与PLC应用》模块一基本电气控制电路任务一电动机点动与自锁控制电路的分析与安装电动机正反转控制电路的分析与安装任务二电动机顺序起动控制电路的分析与安装任务三《电气控制与PLC应用》电动机自动往返控制电路的分析与安装任务四电动机降压启动控制电路的分析与安装任务五电动机制动控制电路的分析与安装任务六《电气控制与PLC应用》【能力目标】1．能根据控制要求，选配合适型号的低压电器。2．能根据控制要求，熟练画出典型控制电路原理图，并进行装配。3．掌握常用控制电路的调试及维修方法。4．能熟练运用所学知识读懂电气图纸。1．熟悉常用低压电器的结构、工作原理、型号规格、符号、使用方法及其在控制电路中的作用。2．掌握电气控制电路国家统一的绘图原则和标准。3．掌握电动机基本控制电路的工作原理及安装接线方法。【知识目标】《电气控制与PLC应用》任务一电动机点动与自锁控制电路的分析与安装一、任务导入如何实现自动控制呢？电动机手动控制电路低压电器的分类•手控电器:如刀开关、按钮•自控电器:如接触器、继电器•手控电器:如刀开关、按钮•自控电器:如接触器、继电器•低压控制电器：如刀开关•低压保护电器：如熔断器•低压控制电器：如刀开关•低压保护电器：如熔断器按用途分按用途分•低压断路器、接触器、继电器、主令电器和自动开关等•低压断路器、接触器、继电器、主令电器和自动开关等按种类分按种类分按工作方式分按工作方式分《电气控制与PLC应用》二、相关知识低压电器：交流50Hz，额定电压1200V以下,直流额定电压1500V以下《电气控制与PLC应用》（一）刀开关刀开关是一种手动电器，在低压电路中用于不频繁地接通和分断电路，或用于隔离电源，故又称“隔离开关”。《电气控制与PLC应用》《电气控制与PLC应用》隔离开关HRT0系列-2（熔断式刀开关）《电气控制与PLC应用》刀开关的型号及符号一定要记牢呀！《电气控制与PLC应用》怎么选择刀开关呢？刀开关种类很多，有两极（额定电压250V）和三极（额定电压380V）的刀开关，额定电流由10～100A不等。（1）用于照明电路时可选用额定电压220V或250V，额定电流等于或大于电路最大工作电流的两极开关。（2）用于电动机的直接起动，可选用额定电压为380V或500V，额定电流等于或大于电动机额定电流3倍的三极开关。《电气控制与PLC应用》（二）熔断器螺旋式熔断器圆筒形帽熔断器螺栓连接熔断器作用：熔断器简称保险丝，短路保护，串接于被保护电路中。《电气控制与PLC应用》RT0系列有填料封闭管式熔断器适用于交流50Hz，额定电压交流380V，额定电流至1000A的配电线路中，作短路保护。《电气控制与PLC应用》熔断器中的熔丝和熔片是用易熔合金制成的，当流过熔体的电流大于它的整定值时，熔体立刻熔断，切断电源，起到保护作用。《电气控制与PLC应用》RW3、RW7、RW10、RW11户外跌落式熔断器用于交流50Hz额定电压为10kV的电力系统中，作输电线路和电力变压器的短路和过负荷保护。《电气控制与PLC应用》熔断器的型号及符号熔断器按结构形式可分为瓷插式、螺旋式、无填料封闭管式、有填料封闭管式等类别。一定要记牢呀！《电气控制与PLC应用》注意区别以下概念熔断器额定电流：指保证熔断器能长期安全工作的额定电流。熔断体额定电流：在正常工作时熔断体不熔断的工作电流。《电气控制与PLC应用》怎么选择熔断器呢？（1）电阻性负载或照明电路。一般按负载额定电流的1～1.1倍选用熔断体的额定电流，进而选定熔断器的额定电流。（2）电动机控制电路。对于单台电动机，一般选择熔断体的额定电流为电动机额定电流的1.5～2.5倍；对于多台电动机，熔断体的额定电流应大于或等于其中最大容量电动机的额定电流的1.5～2.5倍，再加上其余电动机的额定电流之和。（3）为防止发生越级熔断，上、下级（供电干线、支线）熔断器间应有良好的协调配合，为此，应使上一级（供电干线）熔断器的熔断体额定电流比下一级（供电支线）大1～2个级差。《电气控制与PLC应用》（三）按钮作用：短时接通或断开小电流电路的电器按钮的动画按钮的结构（三）按钮常闭触点常开触点常开触点组成：组成：控制按钮由按钮帽、控制按钮由...
