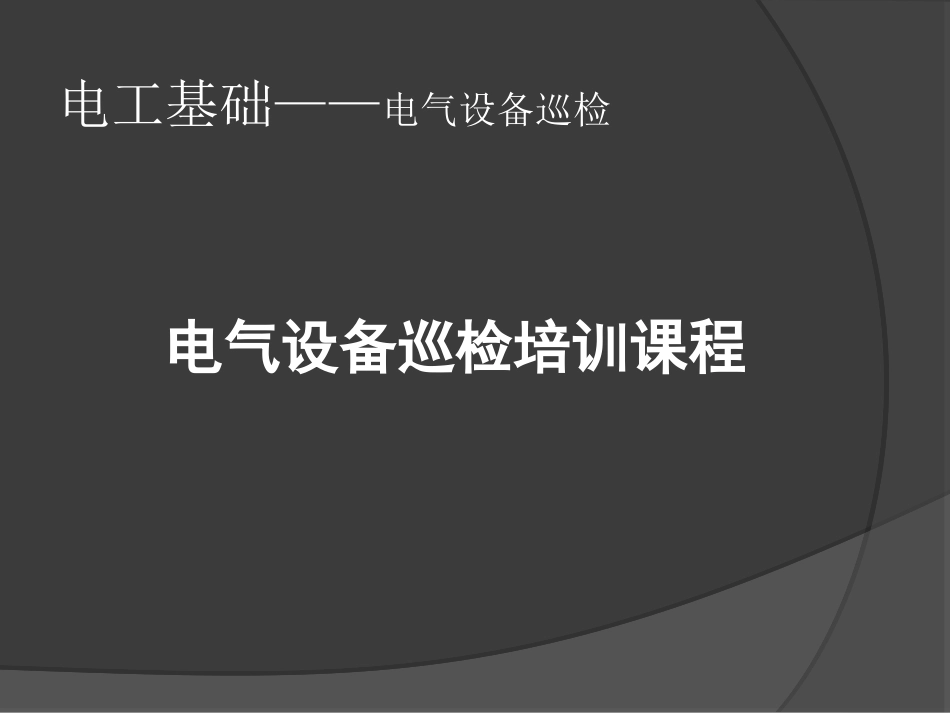

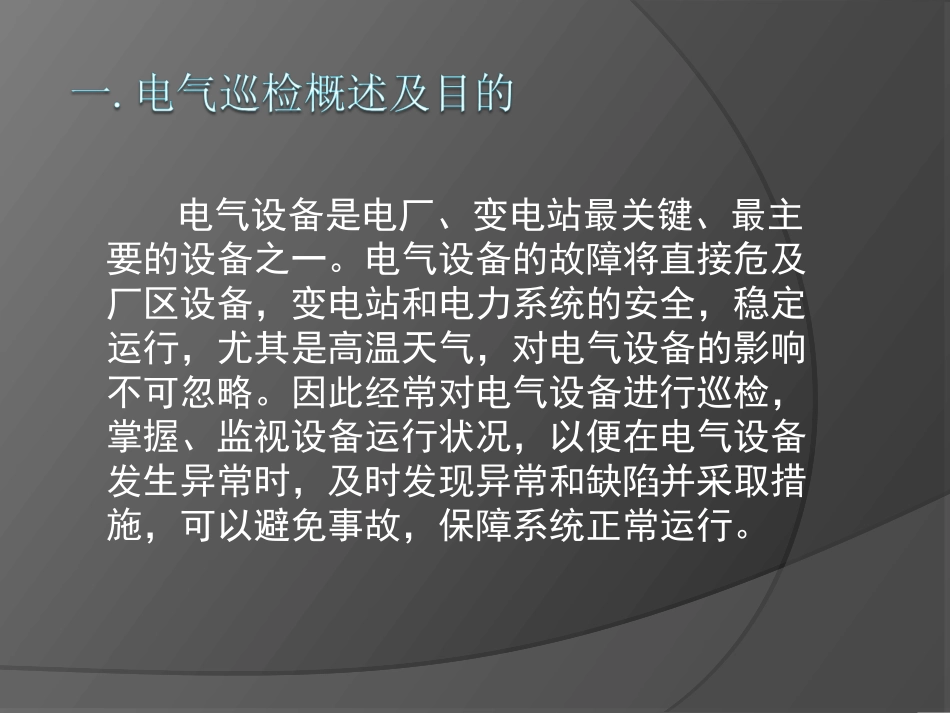

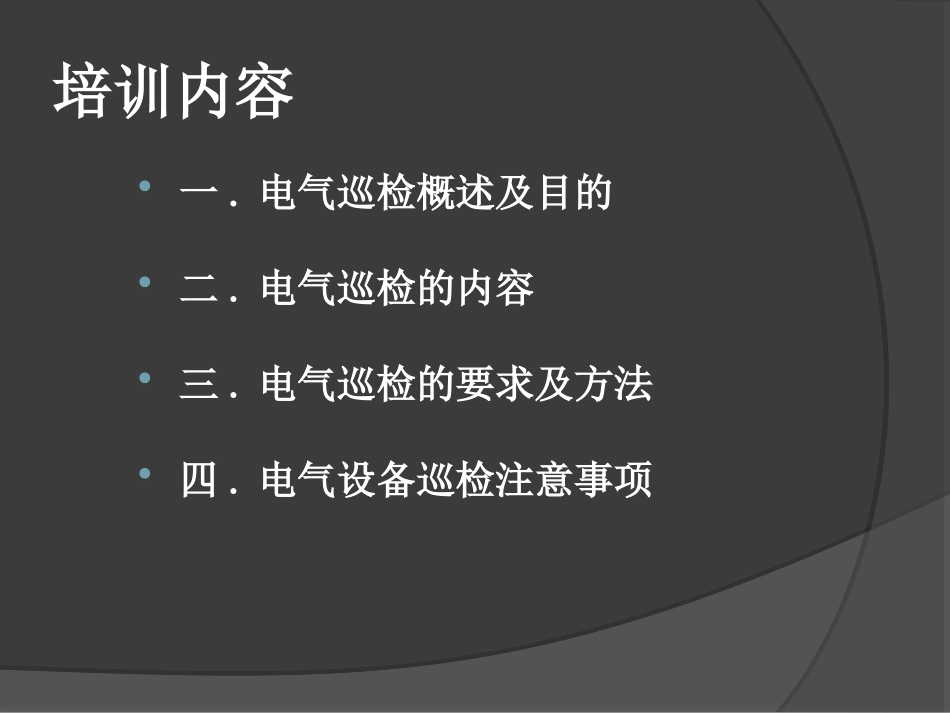

电工基础——电气设备巡检电气设备巡检培训课程培训内容一.电气巡检概述及目的二.电气巡检的内容三.电气巡检的要求及方法四.电气设备巡检注意事项电气设备是电厂、变电站最关键、最主要的设备之一。电气设备的故障将直接危及厂区设备，变电站和电力系统的安全，稳定运行，尤其是高温天气，对电气设备的影响不可忽略。因此经常对电气设备进行巡检，掌握、监视设备运行状况，以便在电气设备发生异常时，及时发现异常和缺陷并采取措施，可以避免事故，保障系统正常运行。二、电气设备巡检内容1.变压器的巡检：1）观察变压器的套管：套管起绝缘作用的，套管表面应清洁、无裂纹、无破损，无放电现象。2）闻闻变压器有无异味、各种仪表显示正常。3）听听变压器有无异音：变压器正常时应该发出嗡嗡的声音，若有噼啪的声音，则说明变压器有短路现象。4）查看变压器的温度：与过去进行比较，若有升高，应查看变压器的电流是否增加、环境温度是否增加、通风是否通畅、声音是否正常。5）变压器上有无杂物。6）变压器负荷情况，应监视导线接头，压线螺丝无发热变色。2.电动机的巡检项目1）看看电动机的转速是否正常，不能有卡塞现象。2）看看电动机的电流、电压是否超标。3）看看电动机的外壳、风扇罩、风扇是否有破损，风扇罩网上是否堵有杂物影响散热。4）看看电动机的紧固螺栓不能松动，地角螺栓松动会引起电机的振动。5）闻闻电动机有无异味.6）听听电动机有无杂音，若有杂音则要弄清时轴承发出的还是电动机内部发出的，内部的轻微的沙沙声是由风吹动电机绑扎带的线头发出的，一般没事。7）摸摸电动机的温度是否超标：电动机线圈温度为A－95℃、E－105℃、B－110℃、F－125℃、H－145℃。滚动轴承不能超过95℃、滑动轴承不能超过80℃。8）摸摸电动机振动不能超标：2极电机双振幅值(振动时最低点和最高点距离之差为双振幅)小于0.05mm、4极电机双振幅值小于0.08mm、6极电机双振幅值小于0.1mm、8极电机双振幅值小于0.12mm。9）电动机启动前应检查电动机周围有无人或物，盘动电动机，听听启动声音，观察启动电流、观察电动机启动时间（经验：风机启动时间约为20S－30S，水泵启动时间约为10S－20S，其他电机启动时间约为10S左右)。测温点测振点3.高、低压柜巡检项目1）各绝缘子、互感器、断路器表面应清洁、干燥、无破损、无放电。2）柜内、柜顶无杂物。3）柜内各连接头温度不能超过70℃。4）无异味。5）转换开关、断路器、指示灯显示状态要对应。4.发电机巡检项目1）发电机的线圈温度、铁心温度不能超标。2）发电机进、出口风温不能超标。3）碳刷滑环无火花。4）发电机内部无放电、无火花。5）发电机的励磁电流、电压应与发电机的一次电压、电流相对应且不能超标。5、电力电缆及电缆沟巡检项目1）电缆终端头应完整、清洁，无裂纹和闪络痕迹，支架牢固，无松动锈蚀，接地良好。2）外皮无损伤、过热现象，金属屏蔽层接地良好。3）根据负荷、温度、电缆截面判断是否过负荷。4）检查电缆有无异味。5）接头连接应良好，无松动、过热现象。6）电力室内和电缆沟无大量积水，电缆桥架和支架必须牢固，无松动或锈烂，桥架接地应良好；电力室内照明设施运行可靠。6、其他巡检内容听：设备运行声音是否正常，和以前声音进行比较有否过大或过小。看：电流表、电压表、温度表、压力表等现场表计与平时是否相同，是否有明显的变化，必要时做记录。查：现场的装置性违章和习惯性违章。测：测量转动设备的温度、电流等变化情况。1、要结合现场实际，制定设备的巡回检查路线，并熟练掌握发电厂电气设备数量多，巡回检查路线必须包括所有电气设备。这样，可以避免重复巡检和漏检设备。掌握各个设备的运行状况就行，使运行设备处于受控状态，检修设备处于计划状态，备用设备处于良好的备用状态。2、要结合设备状况合理安排巡检时间每天上班后按照各自的分工到各自的包机范围内巡检，并作好巡检记录，一天两次，上下午各一次；电气设备的巡检可以有一定的间隔时间。三、电气设备巡检的要求及方法间隔时间要结合设备状况考虑。对于负荷重，运行时间长和重要的设备以及已发现存在明显缺陷的设备，除采取必要措...
