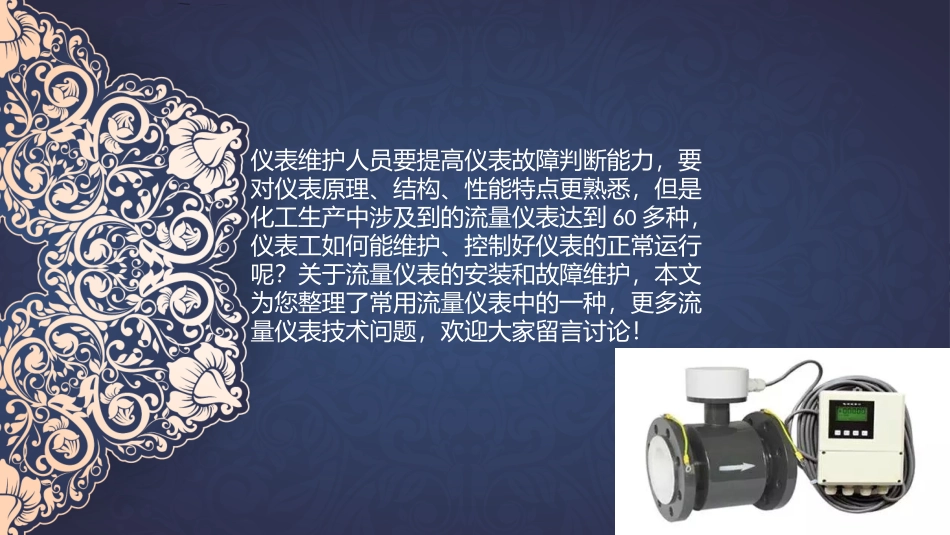

电磁流量计安装与维护冀东水泥：许抒弟仪表维护人员要提高仪表故障判断能力，要对仪表原理、结构、性能特点更熟悉，但是化工生产中涉及到的流量仪表达到60多种，仪表工如何能维护、控制好仪表的正常运行呢？关于流量仪表的安装和故障维护，本文为您整理了常用流量仪表中的一种，更多流量仪表技术问题，欢迎大家留言讨论！四大类主要流量仪表的特点与应用场合流量仪表种类繁多，本文主要讲电磁流量计的安装与维护！电磁流量计电磁流量计是根据法拉第电磁感应定律制成的一种测量导电性液体的仪表。电磁流量计由传感器、转换器、电缆连接线三部分组成，缺一不可。如果电缆连接线很短，安装在流量计壳体内。电磁流量计有一系列优良特性,可以解决其它流量计不易应用的问题,如脏污流、腐蚀流的测量。电磁流量计优点：测量通道是段光滑直管,不会阻塞,适用于测量含固体颗粒的液固二相流体,如纸浆、泥浆、污水等;不产生流量检测所造成的压力损失,节能效果好;所测得体积流量实际上不受流体密度、粘度、温度、压力和电导率变化的明显影响;流量范围大,口径范围宽;可应用腐蚀性流体。缺点：不能测量电导率很低的液体,如石油制品;不能测量气体、蒸汽和含有较大气泡的液体;不能用于较高温度。化工厂常用电磁流量计合资或进口品牌有E+H(恩德斯豪斯）、KROHNE(科隆)、ABB、横河、西门子等等。国产的电磁流量计品牌有上海光华、川仪、威尔泰、西森、浙江迪元等等。安装场所的选择为了使电磁流量计工作稳定可靠，在选择安装地点时应注意以下几方面的要求：1.尽量避开铁磁性物体及具有强电磁场的设备(大电机、大变压器等)，以免磁场影响传感器的工作磁场和流量信号。2.应尽量安装在干燥通风之处，避免日晒雨淋，环境温度应在-20～＋60℃，相对湿度小于85%。3.流量计周围应有充裕的空间，便于安装和维护。电磁流量计的安装要求十一条安装建议1、确保满管安装电磁流量计测量管必须满管状态，不能出现非满管状态。如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。避免安装在向下的管道上游避免在管道最高点，易集聚气泡十一条安装建议2、水平和垂直安装传感器可以水平和垂直安装，但是应该确保避免沉积物和气泡对测量电极的影响，电极轴向保持水平为好。在水平管道上安装时，两个测量电极不应在管道的正上方和正下方。垂直安装时，流体应自下而上流动。入口直管段管道应大于5D，出口直管段管道应大于2D。有具体安装要求的应根据电磁流量计说明书进行安装。插入式进口直管段应≥20D，出口直管段≥7D(D为传感器公称口径）。垂直管道安装水平管道安装十一条安装建议3、出口为放空时的安装当出口为放空状态时，传感器不应安装在管道放空之处，应安装在较低处。传感器安装在管道下方处时，应保证传感器内被液体充满，不能出现空管状态。4、串联安装和平行安装如果有几个传感器需要按顺序串联在同一管道上，每个传感器之间的距离至少应为2个传感器的长度。如果两个以上的传感器彼此并行安装，传感器的距离必须大于1m。十一条安装建议5、弯管、阀门和泵之间的安装为保证测量的稳定性，应在传感器的前后设置直管段，其长度由下图给出。如做不到则应采用稳流器或减小测量点的截面积。为避免负压，传感器不能安装在泵的进水口，而应安装在泵的出水口。6、安装加旁通管道在安装流量计的管道应该有可切断管道内介质的阀门，方便日常维修、维护。工艺不容许流量中断时。可在安装流量计的管道上加旁通管道。7、按标定方向安装流量计传感器有明确的流量标示时，应按标定方向安装。8、进线口，线缆及穿线管流量计进线口，线缆及穿线管应有向下的弯曲，并在最低处开口，以免进水，造成短路。9、焊接法兰流量计安装时，应先将法兰焊接好，再安装流量计，不能直接带流量计传感器直接焊接法兰，以免焊渣将内衬烧坏。10、转换器和传感器之间距离转换器和传感器之间的信号线不能大于50m，且信号线必须用镀锌管套穿。11、传感器的接地措施传感器产生的流量信号非常小，在满量程时也只有几个毫伏，所以传感器接地应良好。电磁流量计的接地要求有两个方面：从电磁流量计的工作原理和流量感应信号电流的回路来分析,...
