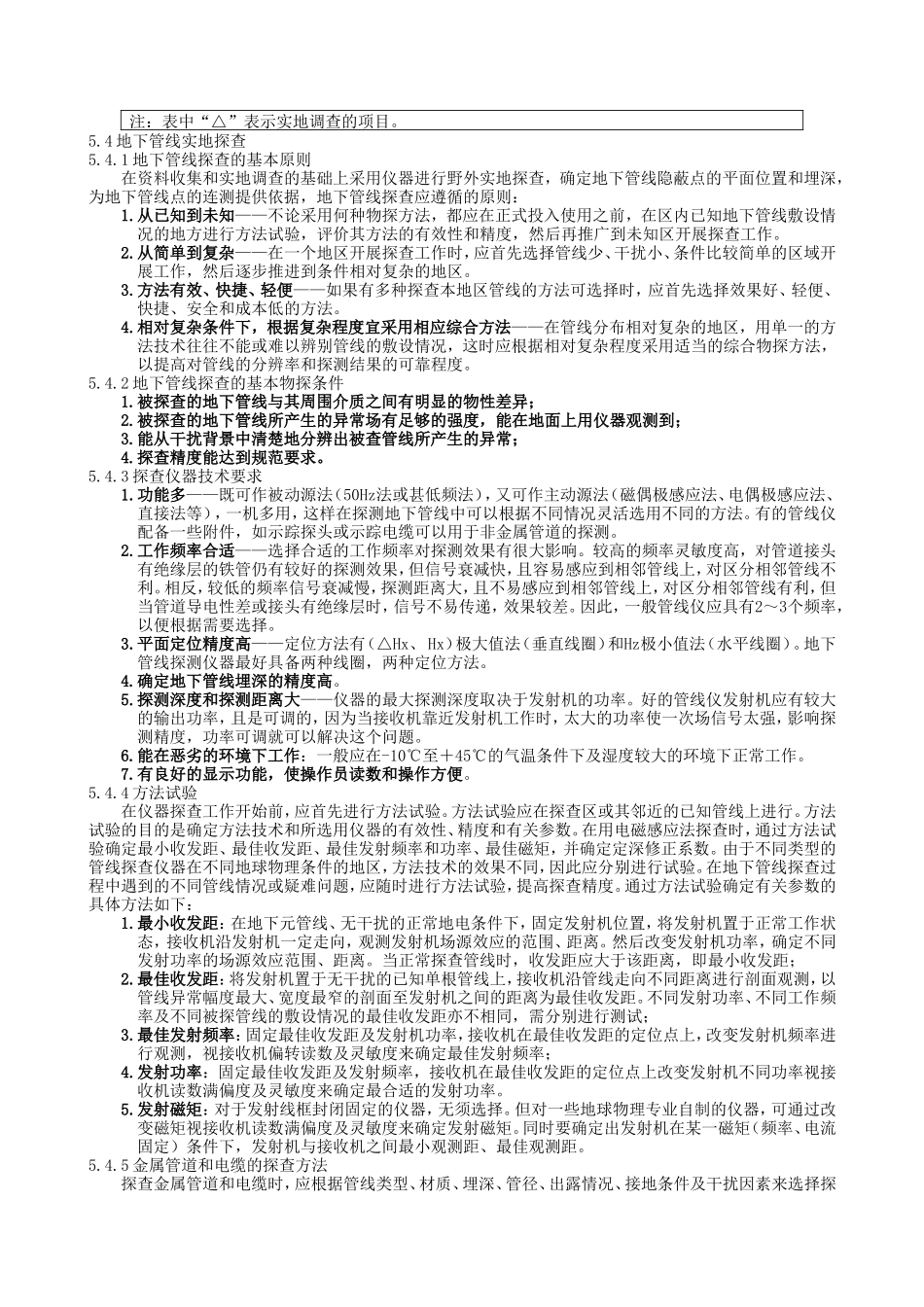

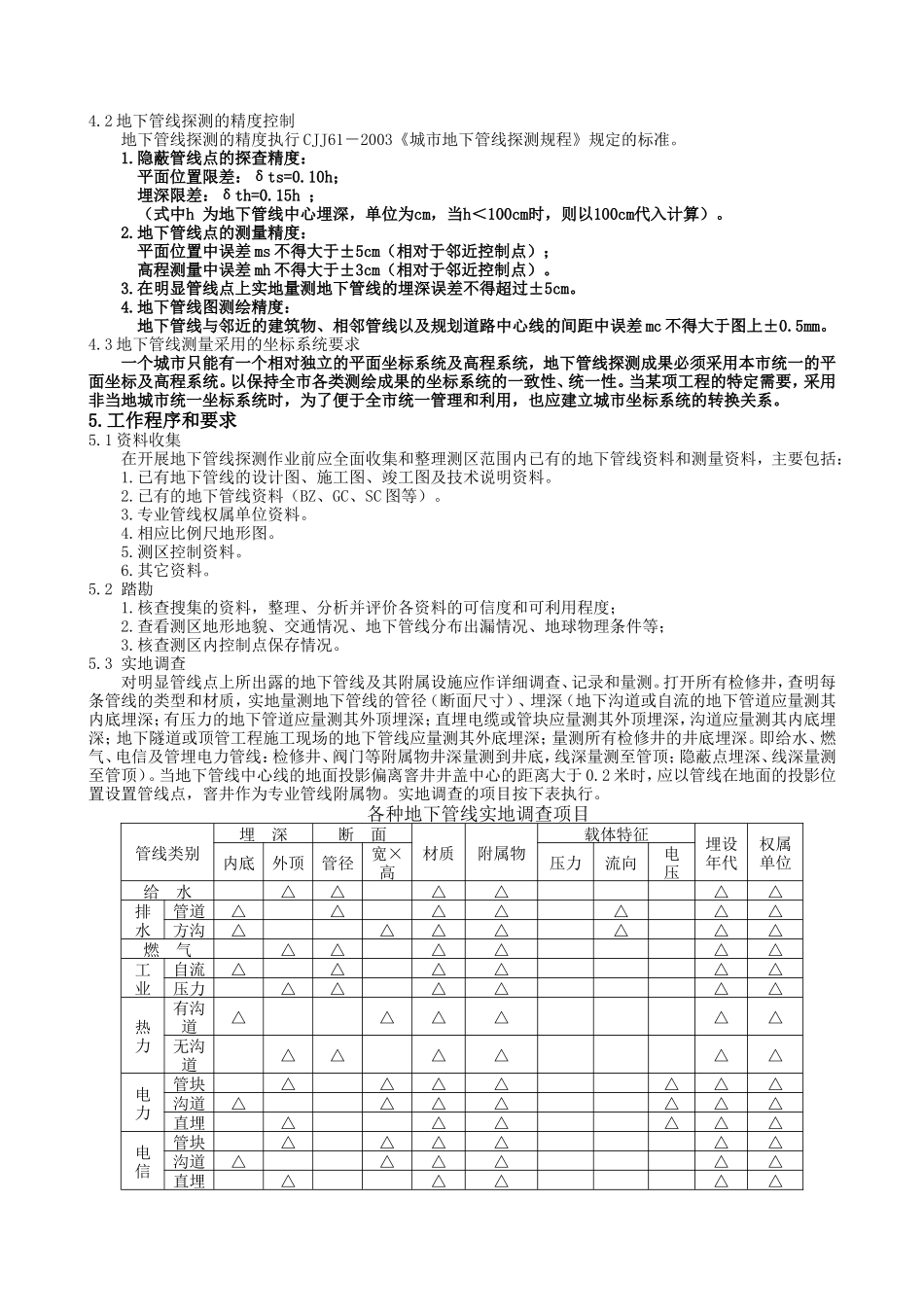

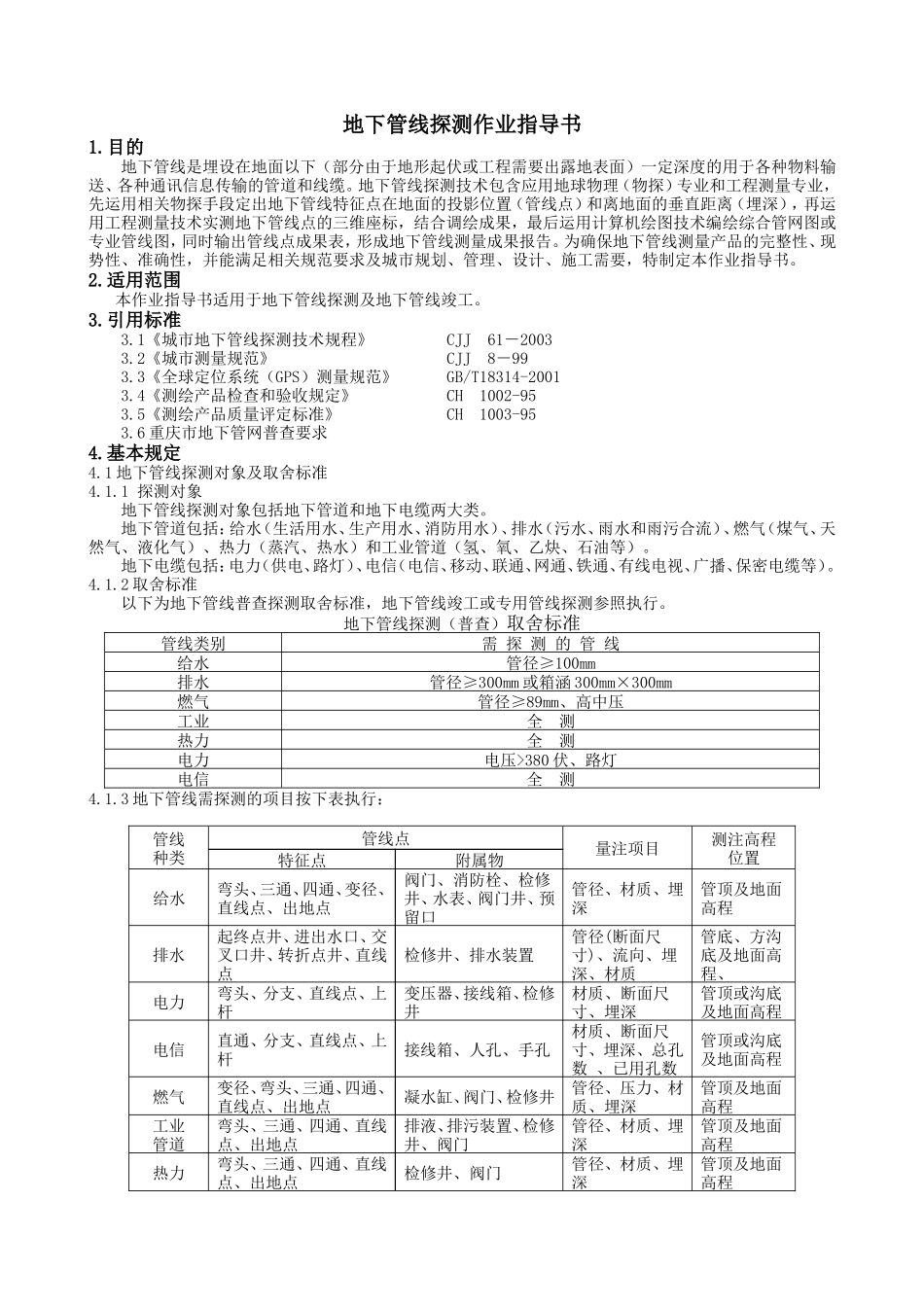

地下管线探测作业指导书1.目的地下管线是埋设在地面以下（部分由于地形起伏或工程需要出露地表面）一定深度的用于各种物料输送、各种通讯信息传输的管道和线缆。地下管线探测技术包含应用地球物理（物探）专业和工程测量专业，先运用相关物探手段定出地下管线特征点在地面的投影位置（管线点）和离地面的垂直距离（埋深），再运用工程测量技术实测地下管线点的三维座标，结合调绘成果，最后运用计算机绘图技术编绘综合管网图或专业管线图，同时输出管线点成果表，形成地下管线测量成果报告。为确保地下管线测量产品的完整性、现势性、准确性，并能满足相关规范要求及城市规划、管理、设计、施工需要，特制定本作业指导书。2.适用范围本作业指导书适用于地下管线探测及地下管线竣工。3.引用标准3.1《城市地下管线探测技术规程》CJJ61－20033.2《城市测量规范》CJJ8－993.3《全球定位系统（GPS）测量规范》GB/T18314-20013.4《测绘产品检查和验收规定》CH1002-953.5《测绘产品质量评定标准》CH1003-953.6重庆市地下管网普查要求4.基本规定4.1地下管线探测对象及取舍标准4.1.1探测对象地下管线探测对象包括地下管道和地下电缆两大类。地下管道包括：给水（生活用水、生产用水、消防用水）、排水（污水、雨水和雨污合流）、燃气（煤气、天然气、液化气）、热力（蒸汽、热水）和工业管道（氢、氧、乙炔、石油等）。地下电缆包括：电力（供电、路灯）、电信（电信、移动、联通、网通、铁通、有线电视、广播、保密电缆等）。4.1.2取舍标准以下为地下管线普查探测取舍标准，地下管线竣工或专用管线探测参照执行。地下管线探测（普查）取舍标准管线类别需探测的管线给水管径≥100mm排水管径≥300mm或箱涵300mm×300mm燃气管径≥89mm、高中压工业全测热力全测电力电压>380伏、路灯电信全测4.1.3地下管线需探测的项目按下表执行：管线种类管线点量注项目测注高程位置特征点附属物给水弯头、三通、四通、变径、直线点、出地点阀门、消防栓、检修井、水表、阀门井、预留口管径、材质、埋深管顶及地面高程排水起终点井、进出水口、交叉口井、转折点井、直线点检修井、排水装置管径(断面尺寸)、流向、埋深、材质管底、方沟底及地面高程、电力弯头、分支、直线点、上杆变压器、接线箱、检修井材质、断面尺寸、埋深管顶或沟底及地面高程电信直通、分支、直线点、上杆接线箱、人孔、手孔材质、断面尺寸、埋深、总孔数、已用孔数管顶或沟底及地面高程燃气变径、弯头、三通、四通、直线点、出地点凝水缸、阀门、检修井管径、压力、材质、埋深管顶及地面高程工业管道弯头、三通、四通、直线点、出地点排液、排污装置、检修井、阀门管径、材质、埋深管顶及地面高程热力弯头、三通、四通、直线点、出地点检修井、阀门管径、材质、埋深管顶及地面高程4.2地下管线探测的精度控制地下管线探测的精度执行CJJ61－2003《城市地下管线探测规程》规定的标准。1.隐蔽管线点的探查精度：平面位置限差：δts=0.10h；埋深限差：δth=0.15h；（式中h为地下管线中心埋深，单位为cm，当h＜100cm时，则以100cm代入计算）。2.地下管线点的测量精度：平面位置中误差ms不得大于±5cm（相对于邻近控制点）；高程测量中误差mh不得大于±3cm（相对于邻近控制点）。3.在明显管线点上实地量测地下管线的埋深误差不得超过±5cm。4.地下管线图测绘精度：地下管线与邻近的建筑物、相邻管线以及规划道路中心线的间距中误差mc不得大于图上±0.5mm。4.3地下管线测量采用的坐标系统要求一个城市只能有一个相对独立的平面坐标系统及高程系统，地下管线探测成果必须采用本市统一的平面坐标及高程系统。以保持全市各类测绘成果的坐标系统的一致性、统一性。当某项工程的特定需要，采用非当地城市统一坐标系统时，为了便于全市统一管理和利用，也应建立城市坐标系统的转换关系。5.工作程序和要求5.1资料收集在开展地下管线探测作业前应全面收集和整理测区范围内已有的地下管线资料和测量资料，主要包括：1.已有地下管线的设计图、施工图、竣工图及技术说明资料。2.已有的地下管线资料（BZ、GC、SC图等）。3.专业管线权属单位资料。4.相应比例尺...
