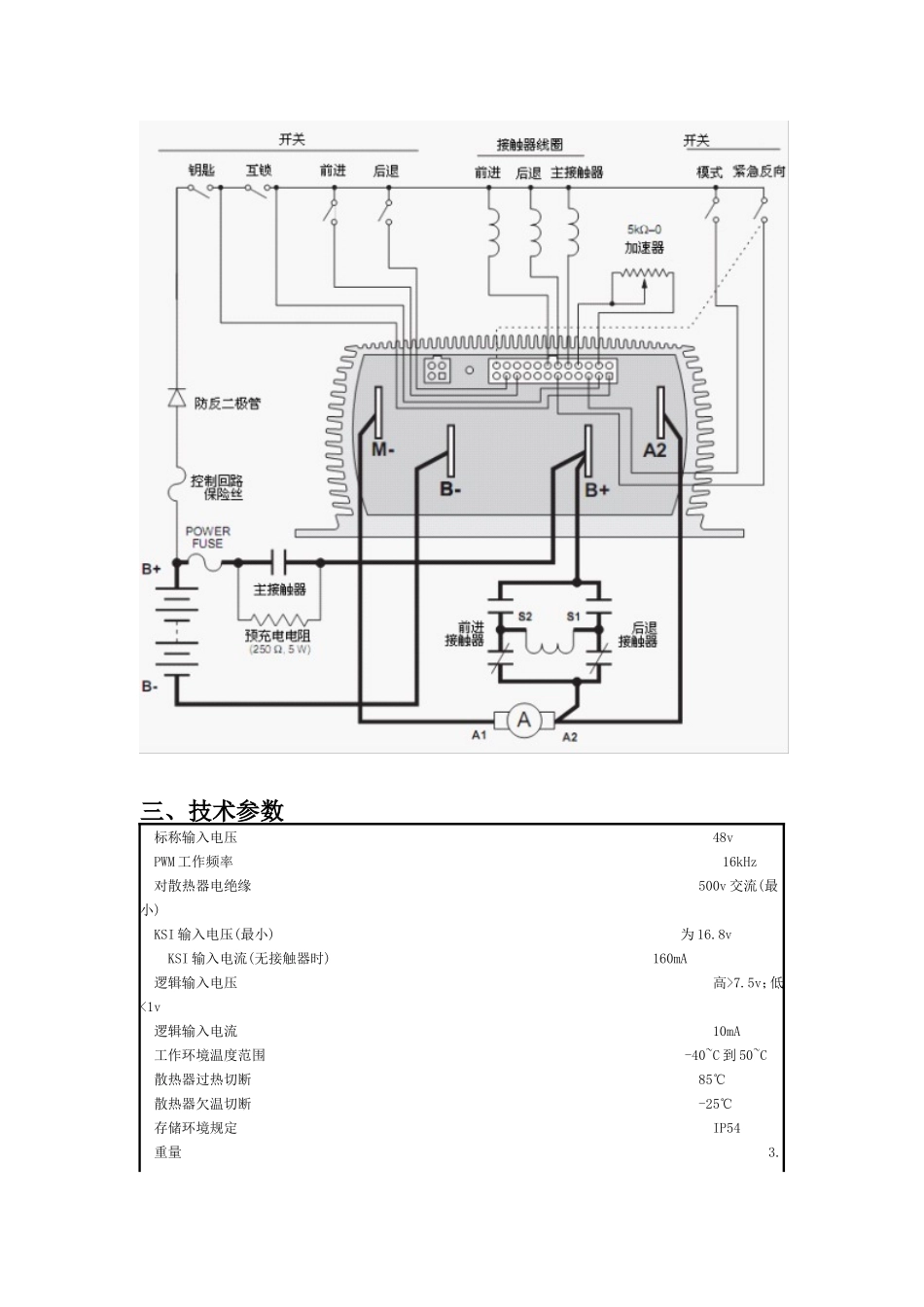

一、概述串励可编程系列控制器，是用在各种电动工业车辆上的串励电机牵引控制器，它可以完全替代同类进口产品。具有以下特点：ü基于DSP技术，高效可靠；ü高频斩波，低噪音；ü具有反接制动功能；ü具有欠压、过压保护功能；ü具有过热保护功能；ü通过内置的可编程参数可与不同电机匹配并实现不同的操作感受；ü外置的LED灯提供故障诊断。二、安装及连线与同类进口产品具有完全相同的功能、特性、接口电路和安装尺寸，无需任何外部改变即可完美替换。600A产品长度方向延长。安装尺寸弱电接口1、逻辑电源输入2、互锁输入3、模式选择开关4、未用5、加速器0-10V6、紧急反向输入7、未用8、未用9、未用10、前进信号输入11、后退信号输入12、未用13、加速器：三线加速器高端14、加速器：低端15、加速器：0-5V滑动端16、加速器：两线电阻型加速器输入17、主接触器驱动18、前进接触器驱动19、后退接触器驱动20、未用21、未用22、未用23、未用24、紧急反向检查大电流接线端子M-：电机电枢接线端子B-：电源负极接线端子B+：电源正极接线端子A2：电机电枢接线端子典型接线图三、技术参数标称输入电压48vPWM工作频率16kHz对散热器电绝缘500v交流(最小)KSI输入电压(最小)为16.8vKSI输入电流(无接触器时)160mA逻辑输入电压高>7.5v；低<1v逻辑输入电流10mA工作环境温度范围-40~C到50~C散热器过热切断85℃散热器欠温切断-25℃存储环境规定IP54重量3.9kg（500A型号）尺寸(L×w×H)253mm×175mm×83.5mm（500A型号）标称电流电流电流欠压点型号电池电压限制一分钟额定一小时额定(V)(A)(A)*(A)(V)48V/500A485005001602148V/600A4860060020021*在25℃环境温度下注：控制器参数与CURTIS兼容，请参照CURTIS同型号说明即可。关键词：48V隔离式直流转换电源（DCDC-048-129）技术参数1.隔离式直流转换电源2.输入电压：36~60V3.工作频率：250KHz4.输出电压：12.0±0.2V5.输出电流：0~30A6.额定功率：350W7.最大功率：400W8.效率：典型值80%9.防护等级：IP6510.使能控制：高电压控制（25-60V）11.保护功能：输入反接、欠压、过压保护，输出短路、过流保护12.外形尺寸：175×108×83(mm)13.工作温度：-30~+55℃℃80V隔离式直流转换电源(DCDC-080-126)技术参数1.隔离式直流转换电源2.输入电压：56~100V3.工作频率：250KHz4.输出电压：12.0±0.2V5.输出电流：0~35A6.额定功率：350W7.最大功率：400W8.效率：典型值80%9.防护等级：IP6510.使能控制：高电压控制（25-60V）11.保护功能：输入反接、欠压、过压保护，输出短路、过流保护12.外形尺寸：175×108×83(mm)13.工作温度：-30~+55℃℃(DC80V隔离式直流转换电源DC-080-242)技术参数1.隔离式直流转换电源2.输入电压：56~100V3.工作频率：250KHz4.输出电压：24.0±0.3V5.输出电流：0~18A6.额定功率：420W7.最大功率：450W8.效率：典型值80%9.防护等级：IP6510.使能控制：高电压控制（25-60V）11.保护功能：输入反接、欠压、过压保护，输出短路、过流保护12.外形尺寸：175×108×83(mm)13.工作温度：-30~+55℃℃关键词：产品名称：串励可编程泵电机控制器一、概述ü15.6KPWM频率，低噪音ü四个速度选择输入（SS1-SS4），具有独立编程设定最大速度功能ü加速率可编程ü支持加速器输入üSS4开关具有可编程断电延时功能ü具有过压、欠压保护功能ü具有高温和低温保护功能ü可通过编程口修改内部参数，与不同电机匹配并实现不同的操作感受二、安装尺寸及接线安装尺寸：弱电接口：J1：1、钥匙开关输入2、三线加速器高端3、加速器滑动端输入4、加速器低端5、互锁开关输入6、状态灯LED驱动输出7、速度选择开关SS1输入8、速度选择开关SS2输入9、速度选择开关SS3输入10、速度选择开关SS4输入11、举升锁止开关输入12、主接触器线圈驱动输出J2：1、数据接收端2、B-3、数据发送端4、+15V大电流接线端子：B+：电源正极接线端子B-：电源负极接线端子M-：电机电枢接线端子典型接线图：三、技术参数标称输入电压48vPWM工作频率15.6kHz对散热器电绝缘500v交流(最小)KSI输入电压最小为28VKSI输入电流(无接触器时)<60mA（不接编程器），<130mA（接编程器）逻辑输入电压电池电压逻辑...
