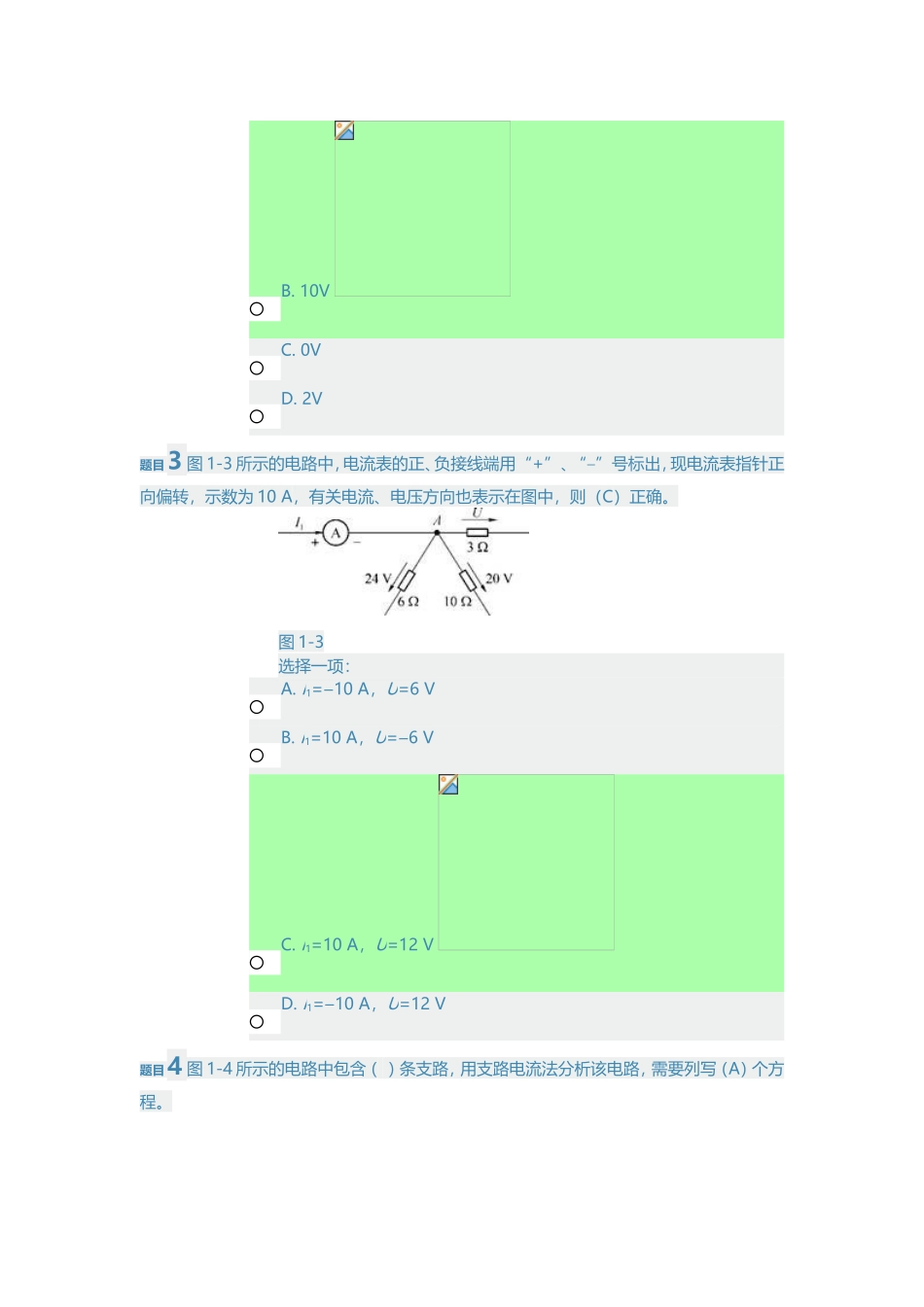

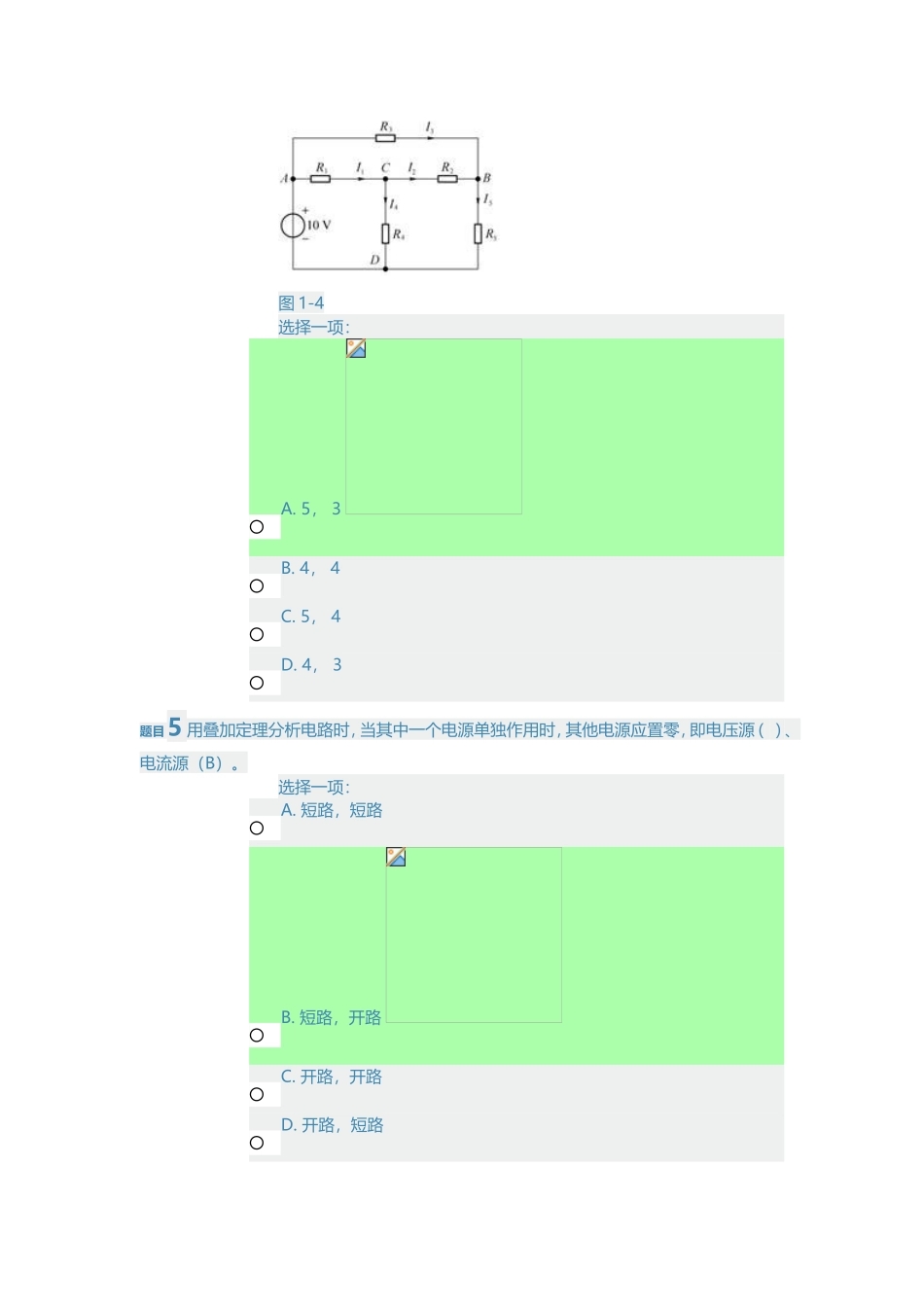

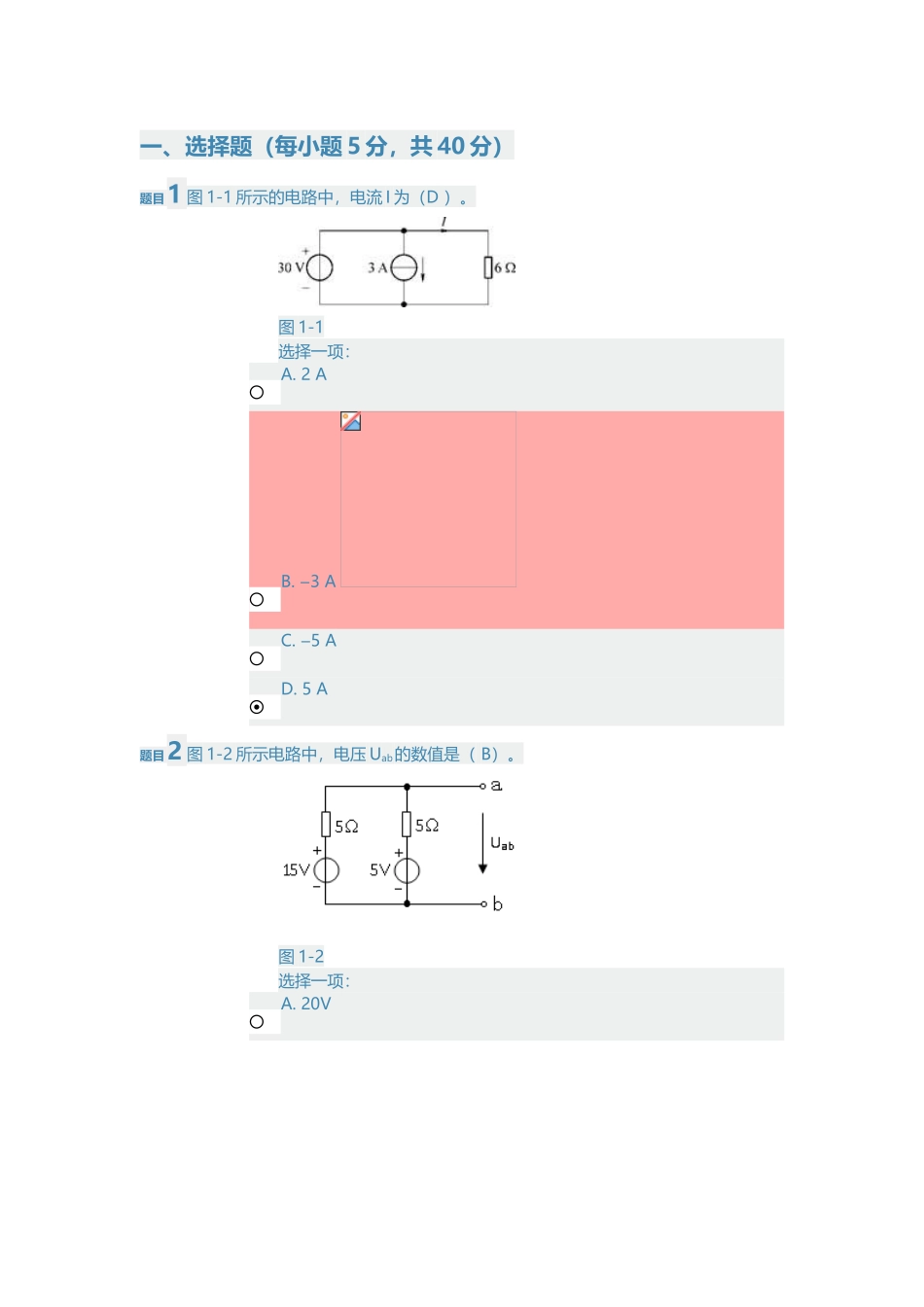

一、选择题（每小题5分，共40分）题目1图1-1所示的电路中，电流I为（D）。图1-1选择一项：A.2AB.3A‒C.5A‒D.5A题目2图1-2所示电路中，电压Uab的数值是（B）。图1-2选择一项：A.20VB.10VC.0VD.2V题目3图1-3所示的电路中，电流表的正、负接线端用“+”、“”号标出，现电流表指针正‒向偏转，示数为10A，有关电流、电压方向也表示在图中，则（C）正确。图1-3选择一项：A.I1=10A‒，U=6VB.I1=10A，U=6V‒C.I1=10A，U=12VD.I1=10A‒，U=12V题目4图1-4所示的电路中包含（）条支路，用支路电流法分析该电路，需要列写（A）个方程。图1-4选择一项：A.5，3B.4，4C.5，4D.4，3题目5用叠加定理分析电路时，当其中一个电源单独作用时，其他电源应置零，即电压源（）、电流源（B）。选择一项：A.短路，短路B.短路，开路C.开路，开路D.开路，短路题目6已知电路某元件的电压u和电流i分别为u=10cos（ωt+20°）V，i=5sin（ωt+110°）A，则该元件的性质是（B）。选择一项：A.电容B.电阻C.电感D.不确定题目7在RLC串联电路中，如果调大电感，则电路（B）。选择一项：A.呈电阻性B.感性增强C.性质不变D.容性增强题目8在三相电路中，三相对称负载为星形连接，三个线电流均为4A，则中线电流为（B）。选择一项：A.8AB.12AC.0AD.4A二、判断题（每小题5分，共40分）题目9电路中电流的实际方向是电位降低的方向，可据此来判别电流源或电压源上电流或电压的关联性。选择一项：对错题目10两种电源模型的等效变换只是对相同的外部电路而言，对电源内部是不等效的。选择一项：对错题目11基尔霍夫定律的理论依据是电荷守恒定律及能量守恒定律，对电路中各元件的种类、性质需加以限制。选择一项：对错题目12叠加定理是用来分析计算线性电路中的电压、电流和功率的。选择一项：对错题目13在交流电路中，为了研究多个同频率正弦量之间的关系，常常选择其中的一个作为参考，称为参考正弦量。选择一项：对错题目14电感元件具有通高频、阻低频的特性；电容元件具有通低频、阻高频的特性。选择一项：对错题目15因为电流I与功率因数cosφ成反比，所以功率因数越小，电流在输电线路上的功率损耗越小。选择一项：对错题目16由对称三相电路有功功率P=3UPIPcosφ=√3ULILcosφ可知，相位差φ既是相电压和相电流间的相位差，也是线电压和线电流的相位差。选择一项：对错三、综合题（每小题10分，共20分）图1-5电路中,已知R1=R2=R4=R5=5Ω，R3=10Ω，U=6V。用戴维南定理求R5所在支路的电流。图1-5题目17（a）用戴维南定理求解，应先将（A），求开路电压UO和等效电阻RO;选择一项：A.R5开路B.R5短路C.U开路D.U短路题目18（b）开路电压UO和等效电阻RO分别为（），（C）选择一项：A.0V,5.83ΩB.1.08V,6.83ΩC.1.08V,5.83ΩD.7V,6.83Ω已知RLC串联电路的元件参数为R=10Ω，L=2mH，C=180pF，电源电压为5V。求该电路的谐振频率f0、谐振电流I0、品质因数Q0。题目19（a）谐振频率f0的计算公式为（C）选择一项：A.B.C.D.题目20（b）谐振电流I0、品质因数Q0分别为（C）选择一项：A.0.5A，167B.0.5A，167C.0.5A，333D.1A，333
