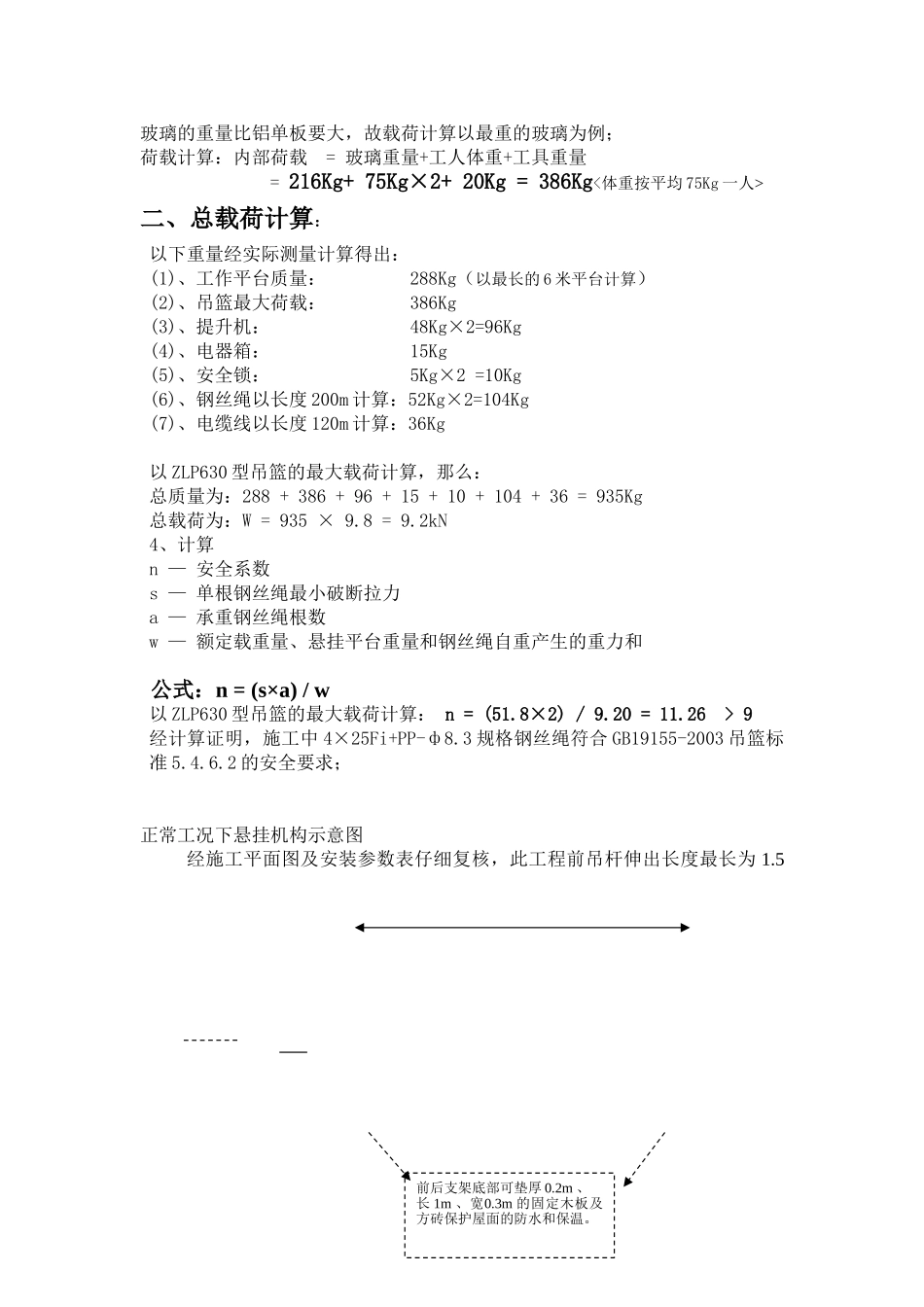

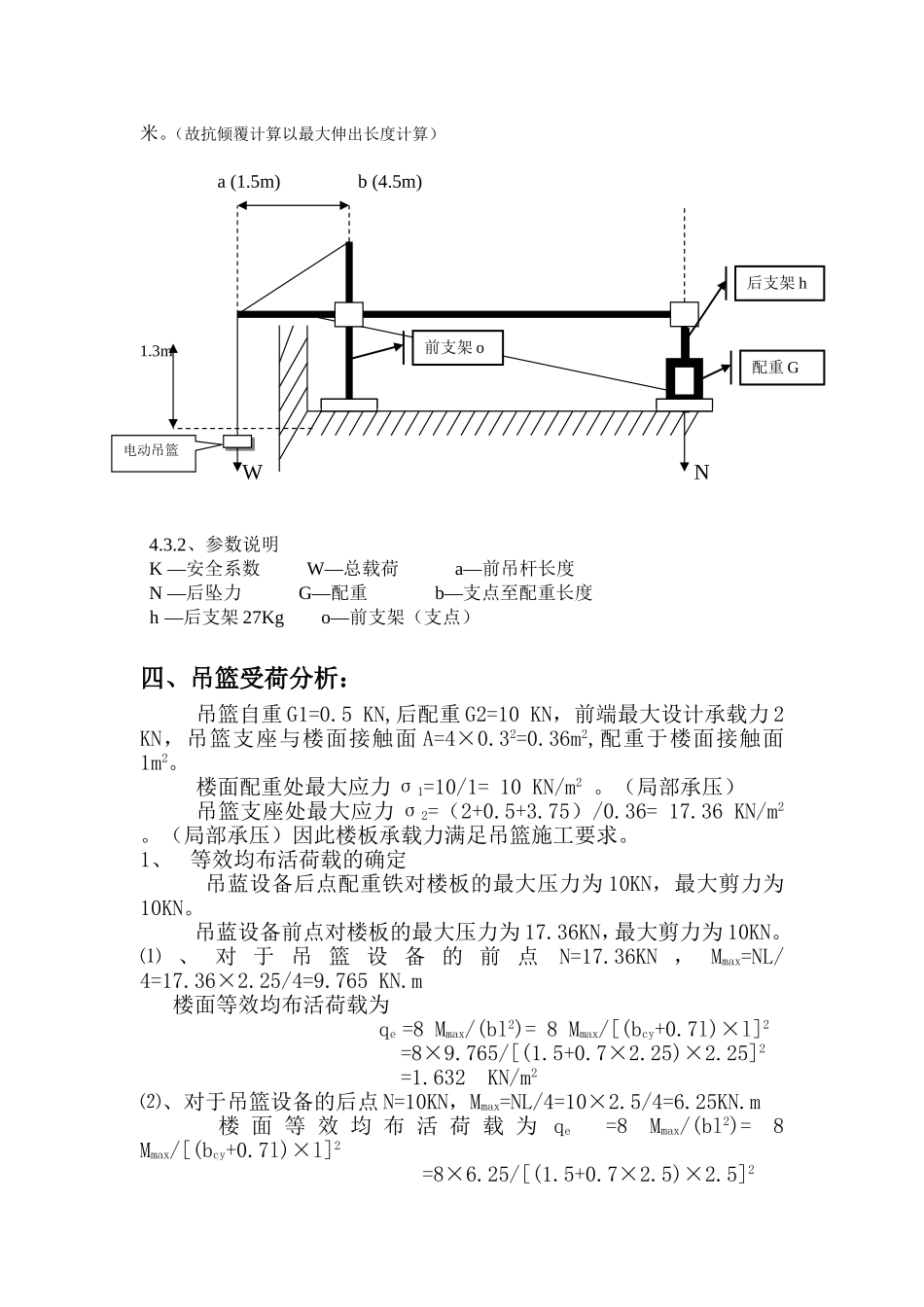

浙建监A5吊篮承载力计算确认书工程名称：欧美金融城东区住宅一期幕墙工程I标段编号：A5致：浙江中设工程设计有限公司（设计单位）内容：我公司现将欧美金融城项目东区住宅一期幕墙工程I标段（住宅1#楼、4#楼、5#楼）工程吊篮承载力计算方案上报，请予以审查。附件：吊篮承载力计算表；安装单位（章）：项目经理：日期：年月日审查意见：施工单位（盖章）项目经理（签字）日期：年月日审查意见：设计单位（盖章）设计单位代表（签字）日期：年月日吊篮承载力计算表一、材料计算：玻璃重量=面积×厚度×密度2.5（1）方式1.1×1.2×6×2.5×2=40Kg（2）方式1.5×3.6×8×2.5×2=216Kg（3）方式1.1×3.1×15×2.5=128Kg铝单板重量=面积×厚度×密度2.7=1.2×1.1×2.5×2.7=9Kg前后支架底部可垫厚0.2m、长1m、宽0.3m的固定木板及方砖保护屋面的防水和保温。玻璃的重量比铝单板要大，故载荷计算以最重的玻璃为例；荷载计算：内部荷载=玻璃重量+工人体重+工具重量=216Kg+75Kg×2+20Kg=386Kg<体重按平均75Kg一人>二、总载荷计算：以下重量经实际测量计算得出：(1)、工作平台质量：288Kg（以最长的6米平台计算）(2)、吊篮最大荷载：386Kg(3)、提升机：48Kg×2=96Kg(4)、电器箱：15Kg(5)、安全锁：5Kg×2=10Kg(6)、钢丝绳以长度200m计算：52Kg×2=104Kg(7)、电缆线以长度120m计算：36Kg以ZLP630型吊篮的最大载荷计算，那么：总质量为：288+386+96+15+10+104+36=935Kg总载荷为：W=935×9.8=9.2kN4、计算n—安全系数s—单根钢丝绳最小破断拉力a—承重钢丝绳根数w—额定载重量、悬挂平台重量和钢丝绳自重产生的重力和公式：n=(s×a)/w以ZLP630型吊篮的最大载荷计算：n=(51.8×2)/9.20=11.26>9经计算证明，施工中4×25Fi+PP-ф8.3规格钢丝绳符合GB19155-2003吊篮标准5.4.6.2的安全要求；正常工况下悬挂机构示意图经施工平面图及安装参数表仔细复核，此工程前吊杆伸出长度最长为1.5米。（故抗倾覆计算以最大伸出长度计算）a(1.5m)b(4.5m)1.3mWN4.3.2、参数说明K—安全系数W—总载荷a—前吊杆长度N—后坠力G—配重b—支点至配重长度h—后支架27Kgo—前支架（支点）四、吊篮受荷分析：吊篮自重G1=0.5KN,后配重G2=10KN，前端最大设计承载力2KN，吊篮支座与楼面接触面A=4×0.32=0.36m2,配重于楼面接触面1m2。楼面配重处最大应力σ1=10/1=10KN/m2。（局部承压）吊篮支座处最大应力σ2=（2+0.5+3.75）/0.36=17.36KN/m2。（局部承压）因此楼板承载力满足吊篮施工要求。1、等效均布活荷载的确定吊蓝设备后点配重铁对楼板的最大压力为10KN，最大剪力为10KN。吊蓝设备前点对楼板的最大压力为17.36KN，最大剪力为10KN。⑴、对于吊篮设备的前点N=17.36KN，Mmax=NL/4=17.36×2.25/4=9.765KN.m楼面等效均布活荷载为qe=8Mmax/(bl2)=8Mmax/[(bcy+0.7l)×l]2=8×9.765/[(1.5+0.7×2.25)×2.25]2=1.632KN/m2⑵、对于吊篮设备的后点N=10KN，Mmax=NL/4=10×2.5/4=6.25KN.m楼面等效均布活荷载为qe=8Mmax/(bl2)=8Mmax/[(bcy+0.7l)×l]2=8×6.25/[(1.5+0.7×2.5)×2.5]2电动吊篮配重G后支架h前支架o=0.757KN/m2结论：由现行《建筑结构荷载规范》可知，此楼的许用活荷载为2.0KN/m2,即吊篮的等效均布活荷载不大于2.0KN/m2，即可满足土建主体个构件的各项力学要求，由上面数据可知吊篮设备工作时是安全的。
