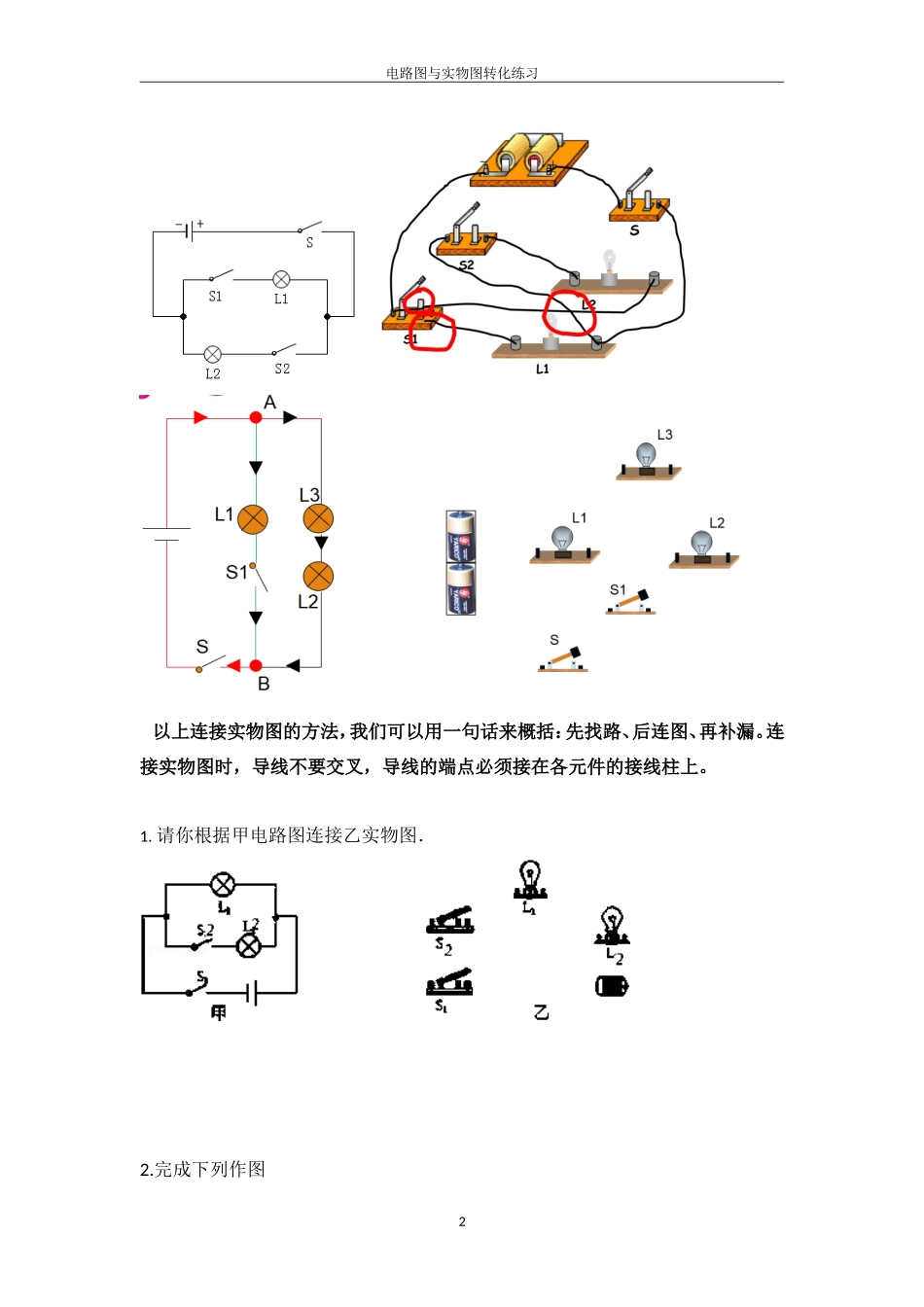

电路图与实物图转化练习根据电路图连接实物图的方法串联电路或简单电路，通常情况下只要对照电路图,用“电流流向法”从电源正极出发，顺着电流方向逐个顺次连接各实物元件，最后连到电源负极。并联电路方法一：先串后并，关键找分支点对于较复杂的实物图(一般有并联元件）的连接，我们可以分成以下几步完成1、在电路图中任选一条支路，并将这个支路的元件与干路的元件连接好；2、再找出电路中电流的分支点；3、将回路以外的元件连接在两点之间。特别注意：实物图中元件的连接顺序必须与电路图中各元件的顺序一致。方法二：先支路后干路须接在各元件的接线柱上。1电路图与实物图转化练习以上连接实物图的方法，我们可以用一句话来概括：先找路、后连图、再补漏。连接实物图时，导线不要交叉，导线的端点必须接在各元件的接线柱上。1.请你根据甲电路图连接乙实物图．2.完成下列作图2电路图与实物图转化练习（1）请将如图1实物图对应的电路图画在图2的虚线框内（2）请按图3的电路图正确连接图4的实物图（电表都选用小量程）3电路图与实物图转化练习3.根据图甲的实物图，在图乙中画出它的电路图，并标出电压表的正、负号接线柱．4.按照如图所示的实物电路，画出对应的电路图．4电路图与实物图转化练习5.根据图1所示的实际电路，在图2的虚线框内画出电路图．6.按实物图在虚线框内画出对应的电路图7.根据电路图1连接实物图2电路：8.根据实物图，画出相应的电路图．5电路图与实物图转化练习9.按照实物图1在图2中作出电路图．10.在右边将实物图画电路图11.（1）根据图1实物图在线框中画出对应的电路图．（2）请你根据图2电路图连接实物图．6电路图与实物图转化练习12.请根据左边的实物图在右边的虚线框中画出相应的电路图13.根据实物连接图1画出相应电路图2．7电路图与实物图转化练习14.某电路中有一个封闭的电路盒（如图所示），面板上有A、B、C三个接线柱及灯泡、电铃各一个．为了探究盒内电路结构，小明做了多次实验，实验结果记录如表根据实验情况，请你在虚线框内画出电路盒内的图．导线连接产生的现象A、C灯亮铃不响A、B铃响灯不亮B、C灯不亮铃不响总结一、根据电路图连接实物图的方法：简单电路或串联电路：对照电路图,用“电流流向法”从电源正极出发，顺着电流方向逐个顺次连接各实物元件，最后连到电源负极。较复杂的实物图，分步完成：1、在电路图中任选一条支路，并将这个支路的元件与干路的元件连接好；2、再找出电路中电流的分支点；3、将回路以外的元件连接在两点之间。连接实物图的方法概括：先找路、后连图、再补漏。注意：实物图中元件的连接顺序必须与电路图中各元件的顺序一致；连接实物图时，导线不要交叉；导线的端点必须接在各元件的接线柱上。8电路图与实物图转化练习二、根据实物图画电路图的方法：常用方法：找准分支点，先画干路后画支路；另一方法：第一步:用电路符号代替实物；第二步:按照电路图的画法规则对上图进行美化处理。画电路图时要注意：1、要用规定的电路符号代替实物，按实物的连接方式画出规范的电路图。2、电路图中各元件摆放的位置尽量与实物图中各元件位置相对应，便于检查;3、各电路元件摆放的位置要匀称、美观;4、交叉连接的导线，一般要在连接处画一个黑点。9
