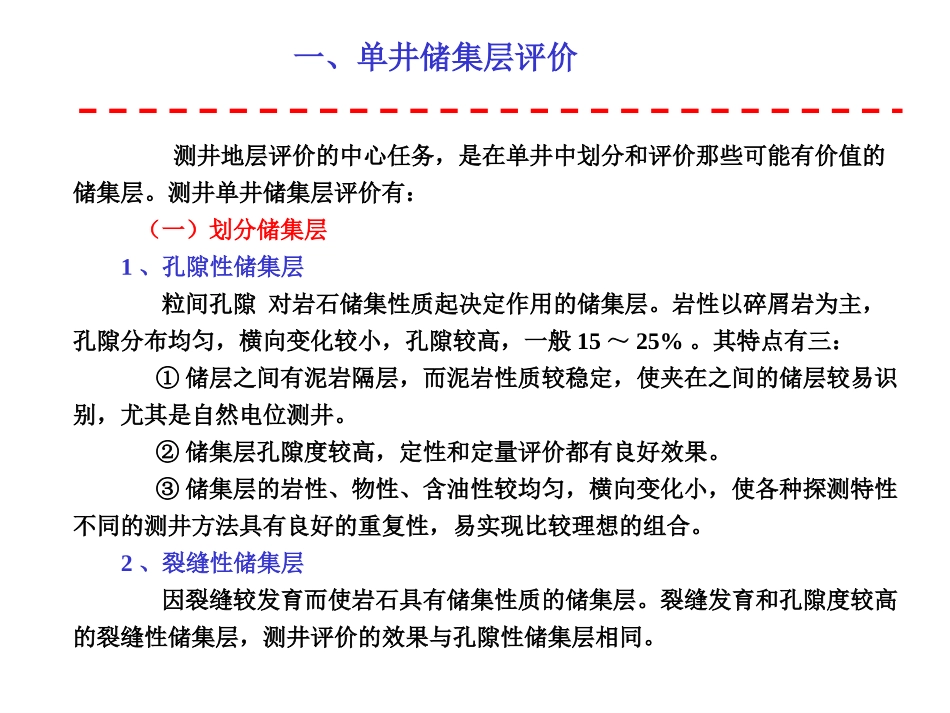

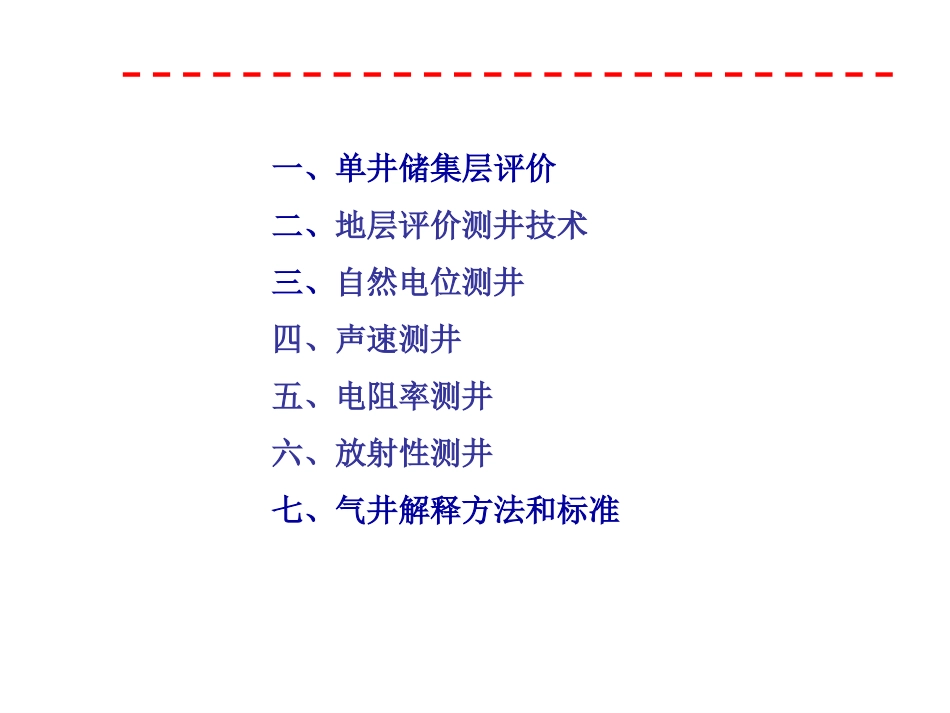

测井解释技术测井解释技术中国石油集团测井有限公司长庆事业部二零零四年二月一、单井储集层评价二、地层评价测井技术三、自然电位测井四、声速测井五、电阻率测井六、放射性测井七、气井解释方法和标准一、单井储集层评价测井地层评价的中心任务，是在单井中划分和评价那些可能有价值的储集层。测井单井储集层评价有：（一）划分储集层1、孔隙性储集层粒间孔隙对岩石储集性质起决定作用的储集层。岩性以碎屑岩为主，孔隙分布均匀，横向变化较小，孔隙较高，一般15～25%。其特点有三：①储层之间有泥岩隔层，而泥岩性质较稳定，使夹在之间的储层较易识别，尤其是自然电位测井。②储集层孔隙度较高，定性和定量评价都有良好效果。③储集层的岩性、物性、含油性较均匀，横向变化小，使各种探测特性不同的测井方法具有良好的重复性，易实现比较理想的组合。2、裂缝性储集层因裂缝较发育而使岩石具有储集性质的储集层。裂缝发育和孔隙度较高的裂缝性储集层，测井评价的效果与孔隙性储集层相同。对于裂缝发育程度有限、孔隙度很低的裂缝性储集层的评价有：①储集层具有岩性纯、孔隙度高于围岩、有缝洞孔存在等地质特点。②储集层上下方的致密围岩使井内自然电流不能在储集层界面附近形成回路，不能用自然电位划分储集层，根据地质特征在测井上的显示识别储集层。③其储集层靠常规测井评价很困难，要应用成像测井。（二）岩性评价储集层的岩性评价是确定储集层岩石所属岩石类别，计算岩石主要矿物和泥质含量。①岩石类别地质上把储集层岩石分为：碎屑岩、碳酸岩、其它岩。测井上分为砂岩、石灰岩、白云岩、硬石膏、石膏、盐岩等（表）。②泥质含量和矿物含量泥质含量是岩石中颗粒很细的细粉砂（﹤0.1mm）和湿粘土的体积占岩石的百分数。（GR、CGR、DEN、CNL、SP)一、单井储集层评价矿物含量是确定岩石的矿物成分及其体积占岩石体积的百分数。表1测井曲线识别岩性表（三）储集层物性的评价孔隙度（总孔隙度、有效孔隙度、缝洞孔隙度）、渗透率。（四）储集层含油性评价（五）产能评价一、单井储集层评价岩性灰质曲线白云岩PE2左右5.083.143.34.05.063.424.17AC＞190156145～180145～155164171220DEN＜2.652.712.68～2.852.71～2.85＞2.872.352.03CNL＞2.002.85＞1.0-249-1石膏盐岩砂岩灰岩白云岩硬石膏二、地层评价测井技术一、测井技术分类1、按研究的物理性质分类①电法测井电阻率测井、自然电位测井等；②声波测井声速测井、声幅测井、横波测井、声波全波列测井等；③放射性测井自然伽马测井、自然伽马能谱测井、补偿密度测井、岩性密度测井、补偿中子测井、中子寿命测井等。④其他测井井温测井、地层测试、井径测井、气测井等。2、按技术服务项目分类①裸眼井地层评价测井系列②套管井地层评价测井系列③生产动态测井系列④工程测井系列（一）储集层自然电位异常1、泥岩基线2、储集层自然电位异常当Rmf﹥Rw时，自然电位为负异常；当Rmf﹤Rw时，自然电位为正异常；当Rmf﹦Rw时，自然电位为无异常；三、自然电位测井（二）自然电位测井的应用定性解释1、划分储集层2、判断岩性3、判断油气水层4、地层对比和研究沉积相自然电位测井（三）影响自然电位异常因素1、地层水与泥浆的性质2、储集层与泥质含量3、地层温度4、储集层厚度5、储集层的含油性和电阻率6、储集层侵入带直径7、泥浆电阻率和井径（不能在盐水泥浆中测井）8、岩性剖面（适用于砂泥岩剖面，不适应巨厚的碳酸岩剖面）定量解释1、估算泥质含量Vsh=(1-SP)/SSP=(SSP-SP)/SSP2、确定地层水电阻率SSP=-KLg(Rmfe/Rwe)自然电位测井西43井测井综合图声速测井是测量滑行纵波在井壁地层中传播速度的测井方法。测井应用为：1、确定岩性和孔隙度声速的高低可确定岩性，有砂岩、泥岩、灰岩、白云岩、盐岩等。最重要是确定储层孔隙度，公式如下：威里平均时间公式：△t=(1-Φ)△tma+Φ△tf纯砂岩孔隙度公式：Φ=（△t-△tma）/（△tf-△tma）压实校正后公式：Φ=（△t-△tma）/｛（△tf-△tma）Cp｝在实际工作中采用非线性公式：1/△t=(1-Φ)m/△tma+Φ/△tf2、识别油气层和裂缝①时差一般性增大，如10-20μs/m，认为同类地层孔隙更发育一...
