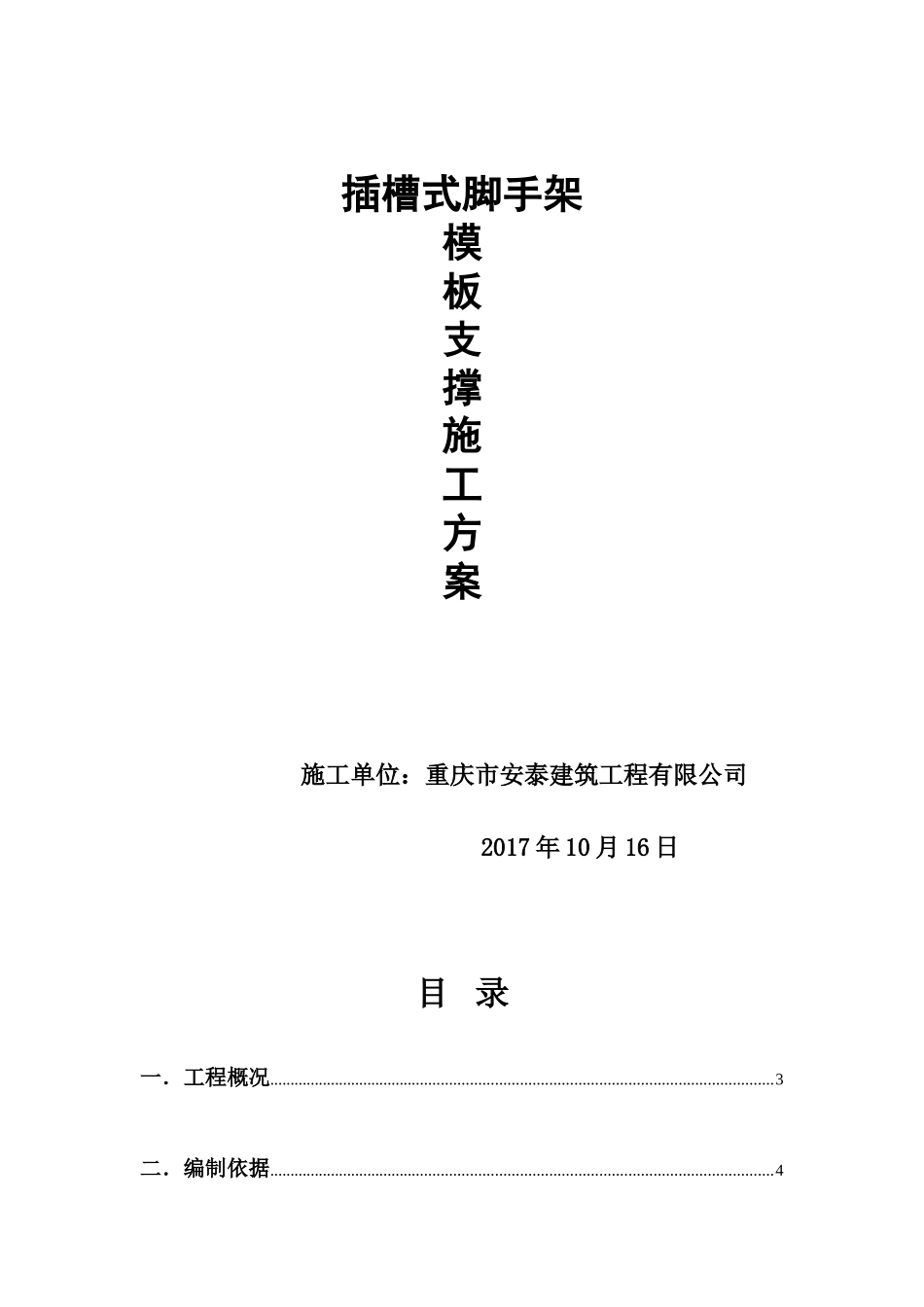

插槽式脚手架方案新(签字)_第1页
1/36

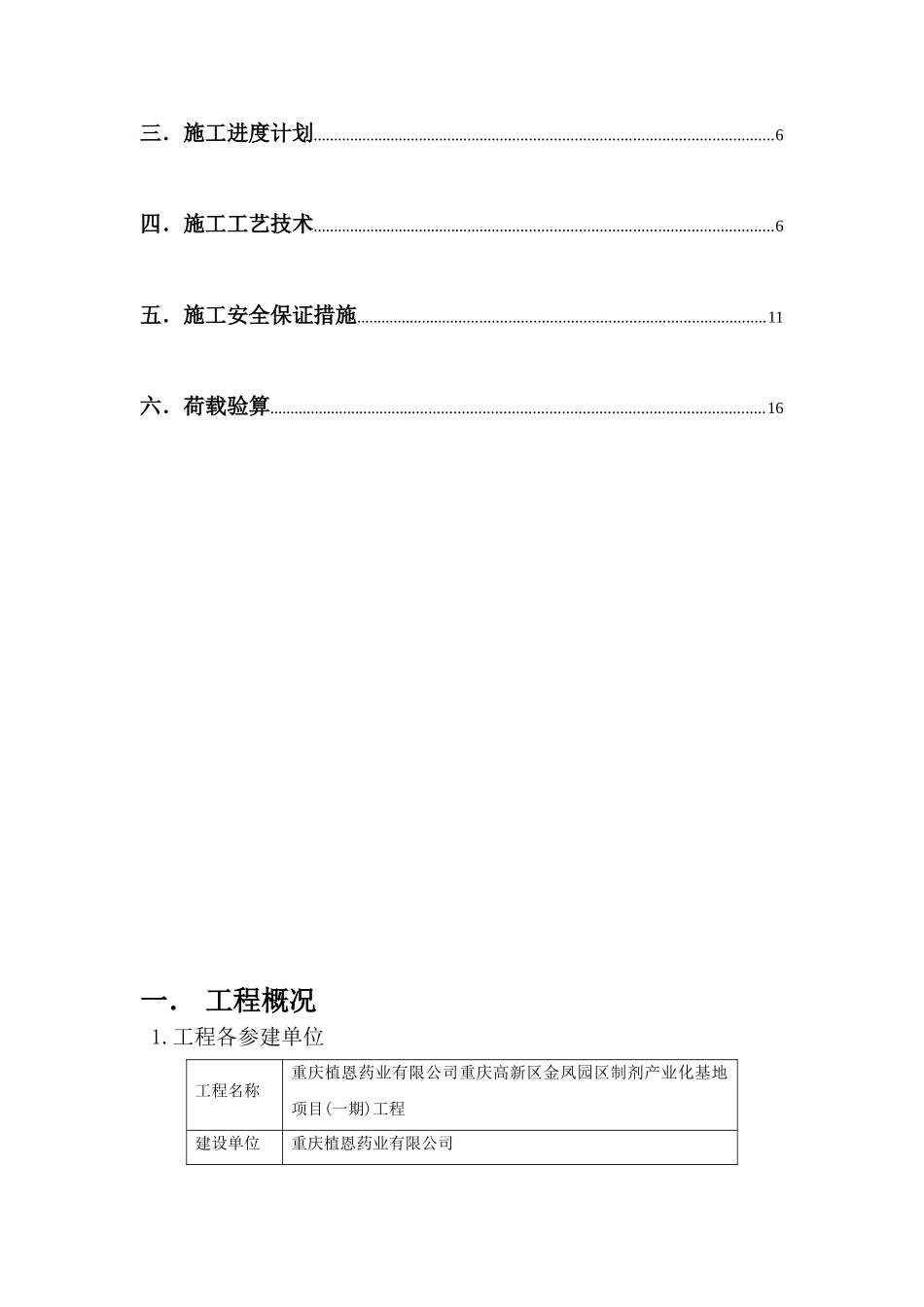

插槽式脚手架方案新(签字)_第2页
2/36

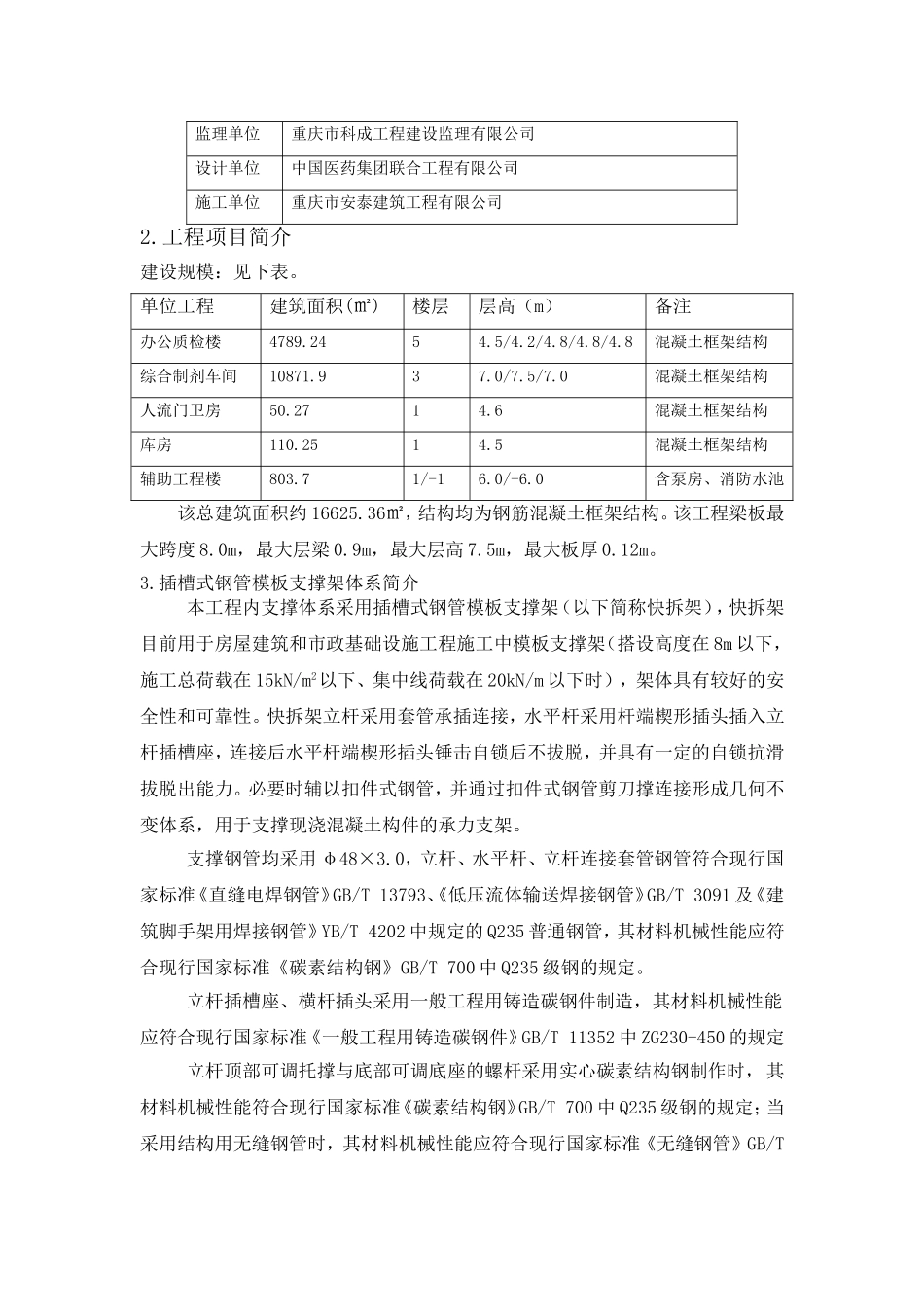

插槽式脚手架方案新(签字)_第3页
3/36
插槽式脚手架模板支撑施工方案施工单位:重庆市安泰建筑工程有限公司2017年10月16日目录一.工程概况..........................................................................................................................3二.编制依据..........................................................................................................................4三.施工进度计划................................................................................................................6四.施工工艺技术................................................................................................................6五.施工安全保证措施...................................................................................................11六.荷载验算........................................................................................................................16一.工程概况1.工程各参建单位工程名称重庆植恩药业有限公司重庆高新区金凤园区制剂产业化基地项目(一期)工程建设单位重庆植恩药业有限公司监理单位重庆市科成工程建设监理有限公司设计单位中国医药集团联合工程有限公司施工单位重庆市安泰建筑工程有限公司2.工程项目简介建设规模:见下表。单位工程建筑面积(㎡)楼层层高(m)备注办公质检楼4789.2454.5/4.2/4.8/4.8/4.8混凝土框架结构综合制剂车间10871.937.0/7.5/7.0混凝土框架结构人流门卫房50.2714.6混凝土框架结构库房110.2514.5混凝土框架结构辅助工程楼803.71/-16.0/-6.0含泵房、消防水池该总建筑面积约16625.36㎡,结构均为钢筋混凝土框架结构。该工程梁板最大跨度8.0m,最大层梁0.9m,最大层高7.5m,最大板厚0.12m。3.插槽式钢管模板支撑架体系简介本工程内支撑体系采用插槽式钢管模板支撑架(以下简称快拆架),快拆架目前用于房屋建筑和市政基础设施工程施工中模板支撑架(搭设高度在8m以下,施工总荷载在15kN/m2以下、集中线荷载在20kN/m以下时),架体具有较好的安全性和可靠性。快拆架立杆采用套管承插连接,水平杆采用杆端楔形插头插入立杆插槽座,连接后水平杆端楔形插头锤击自锁后不拔脱,并具有一定的自锁抗滑拔脱出能力。必要时辅以扣件式钢管,并通过扣件式钢管剪刀撑连接形成几何不变体系,用于支撑现浇混凝土构件的承力支架。支撑钢管均采用φ48×3.0,立杆、水平杆、立杆连接套管钢管符合现行国家标准《直缝电焊钢管》GB/T13793、《低压流体输送焊接钢管》GB/T3091及《建筑脚手架用焊接钢管》YB/T4202中规定的Q235普通钢管,其材料机械性能应符合现行国家标准《碳素结构钢》GB/T700中Q235级钢的规定。立杆插槽座、横杆插头采用一般工程用铸造碳钢件制造,其材料机械性能应符合现行国家标准《一般工程用铸造碳钢件》GB/T11352中ZG230-450的规定立杆顶部可调托撑与底部可调底座的螺杆采用实心碳素结构钢制作时,其材料机械性能符合现行国家标准《碳素结构钢》GB/T700中Q235级钢的规定;当采用结构用无缝钢管时,其材料机械性能应符合现行国家标准《无缝钢管》GB/T8162中规定的20号无缝钢管的规定。可调托撑U形顶托板和可调底座垫座板应用碳素结构钢制造,其材料机械性能应符合现行国家标准《碳素结构钢和低合金结构钢热轧厚钢板和钢带》GB/T3274中的Q235的规定。二.编制依据1.文件依据(1)经业主盖章后提供我方施工的设计施工图。(2)企业各项管理手册和程序文件,以及类似工程施工经验和科技成果。(3)中华人民共和国、行业和地方政府颁布的现行有效的建筑结构和建筑施工的各类规范、规程及验评标准详见下表:引用的主要国家规范及标准序号标准名称标准标号1建筑施工插槽式钢管模板支撑架安全技术规范DBJ50-184-20142《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113《危险性较大的分部分项工程安全管理办法》建质[2009]87号4《建筑施工临时支撑结构技术规范》JGJ300-20135《建筑施工模板安全技术规范》JGJ162-20086《建筑结构荷载规范》GB50009-20017《生产过程危险...
