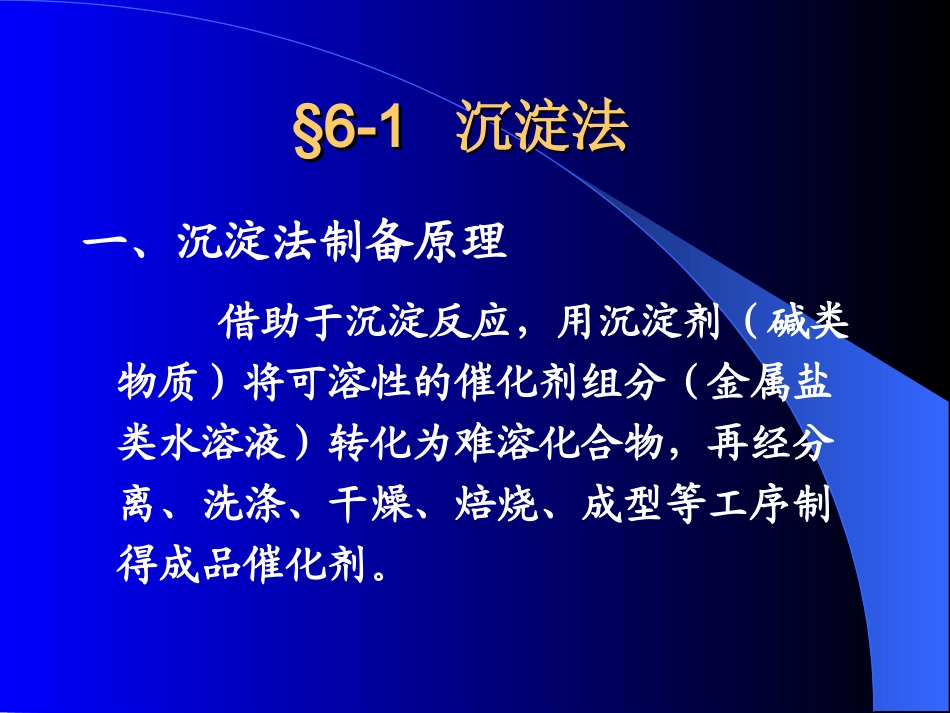

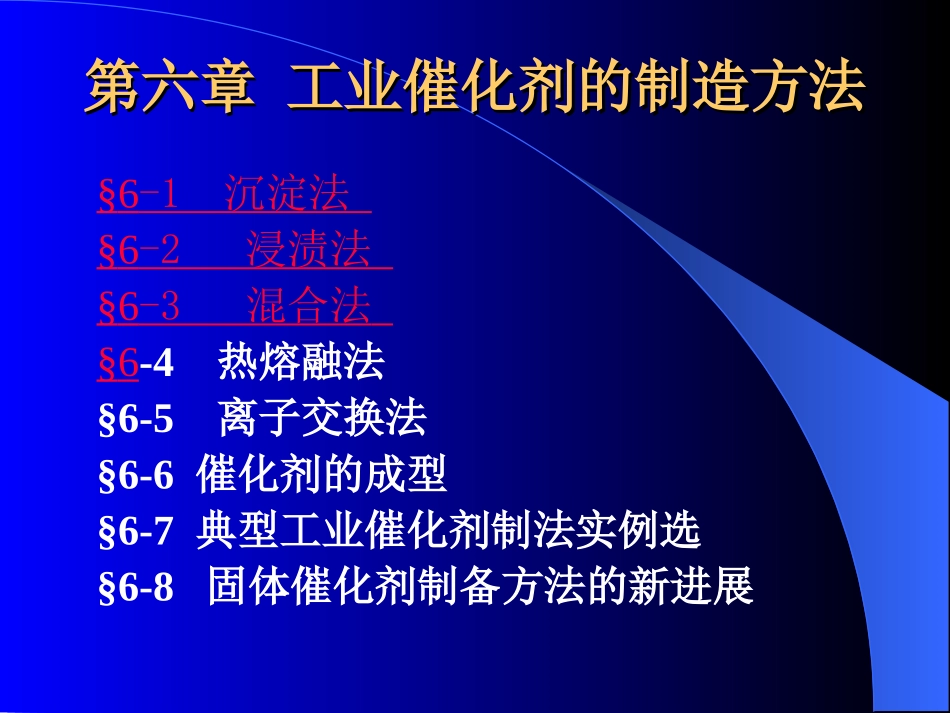

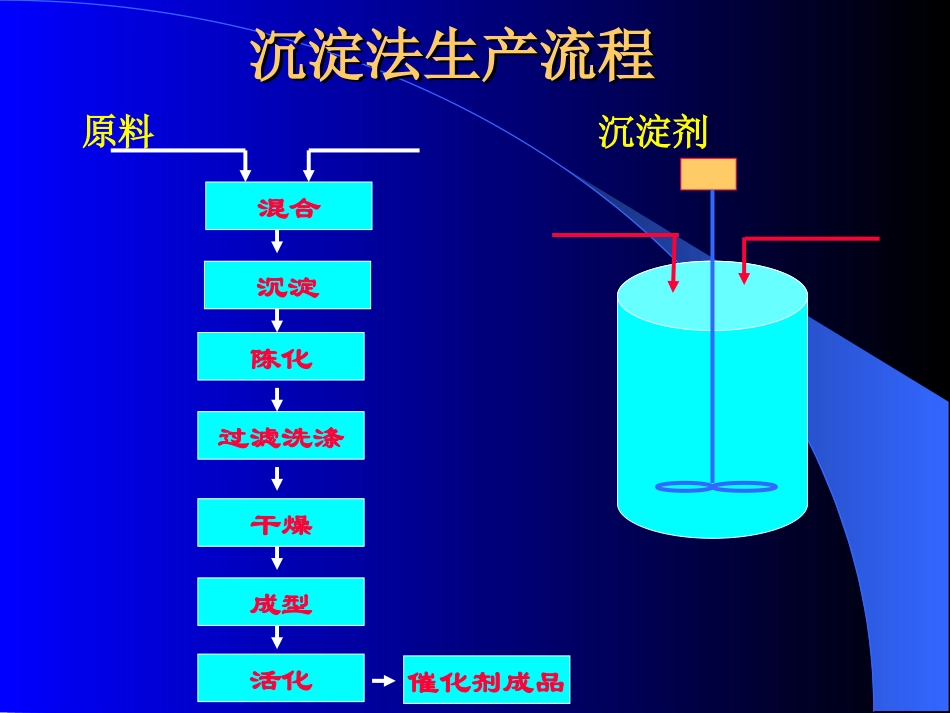

第六章工业催化剂的制造方法第六章工业催化剂的制造方法§6-1沉淀法§6-2浸渍法§6-3混合法§6-4热熔融法§6-5离子交换法§6-6催化剂的成型§6-7典型工业催化剂制法实例选§6-8固体催化剂制备方法的新进展§§66-1-1沉淀法沉淀法一、沉淀法制备原理借助于沉淀反应，用沉淀剂（碱类物质）将可溶性的催化剂组分（金属盐类水溶液）转化为难溶化合物，再经分离、洗涤、干燥、焙烧、成型等工序制得成品催化剂。沉淀法生产流程沉淀法生产流程原料沉淀剂混合沉淀陈化催化剂成品干燥成型活化过滤洗涤沉淀法适用范围沉淀法适用范围制备高含量的非贵金属、金属氧化物、金属盐催化剂或催化剂载体沉淀法分类沉淀法分类1.单组份沉淀法沉淀剂与一种待沉淀溶液作用以制备单一组分沉淀物。如：Al2O3制备采用碱法制备，用HNO3作沉淀剂，从NaAlO2中沉淀出Al2O3·nH2O，再经过后续处理制得Al2O3。沉淀法分类沉淀法分类2.共沉淀法（多组份共沉淀法）将催化剂所需的两个或两个以上组份同时沉淀的一种方法。如：低压合成甲醇用催化剂CuO-ZnO-Al2O3的制备给定比例的Cu(NO3)2、Zn(NO3)2、Al(NO3)3、混合盐溶液与Na2CO3并流加入沉淀槽。沉淀法分类沉淀法分类3.均匀沉淀法先使待沉淀金属盐溶液与沉淀剂母体充分混合，造成一个均匀的体系，然后调节温度和时间，逐渐提高pH值，或者在体系中逐渐生成沉淀剂的方式，创造形成沉淀的条件，使沉淀缓慢进行，以制得颗粒十分均匀而且比较纯净的沉淀物。如：Al(OH)3沉淀制备采用铝盐溶液中加入尿素，混合均匀，加热升温，尿素水解释放OH-，与铝盐反应生成Al(OH)3沉淀。沉淀法分类沉淀法分类4.浸渍沉淀法盐溶液浸渍操作完成后，再加沉淀剂，而使待沉淀组份沉积在载体上。沉淀法分类沉淀法分类5.导晶沉淀法借助晶化导向剂（晶种）引导非晶型沉淀转化为晶型沉淀的方法。如：Y型、X型分子筛的合成，加入乙醇胺作导向剂。沉淀法分类沉淀法分类6.超均匀共沉淀法将沉淀操作分成两步进行，先制成盐溶液的悬浮层，并将这些悬浮层立即瞬间混合成为超饱和的均匀溶液；然后由超饱和的均匀溶液得到超均匀的沉淀物。如：硅酸镍催化剂制备先将硅酸钠溶液（密度1.3）放到混合器底部，然后将20%的硝酸钠溶液（密度1.2）放在上面，最后，将含硝酸镍和硝酸（密度1.1）慢慢倒在前两种液层之上，之后立即开动搅拌器，使之成为超饱和溶液，放置数分钟至几小时，最终可形成均匀的水凝胶或胶冻。沉淀操作技术要点沉淀操作技术要点原料的选择金属盐类选择原则：一般首选硝酸盐。其次：硫酸盐、有机酸盐、金属复盐沉淀操作技术要点沉淀操作技术要点原料的选择沉淀剂选择原则：①尽可能使用易分解并且易挥发成分的沉淀剂。②形成的沉淀物必须便于过滤和洗涤。③沉淀剂的溶解度要大④沉淀物的溶解度应很小。⑤沉淀剂必须无毒，不应造成环境污染沉淀剂：常用的沉淀剂是：NH3、NaOHNH4OH、（NH4）2CO3等铵盐。。沉淀操作技术要点沉淀操作技术要点沉淀形成的影响因素浓度温度pH值加料方式和搅拌速度沉淀操作技术要点沉淀操作技术要点沉淀形成的影响因素浓度过饱和度β=C-C*/C*C↑β↑V生成.>V长大晶粒细小,S大C↓β↓V生成.
