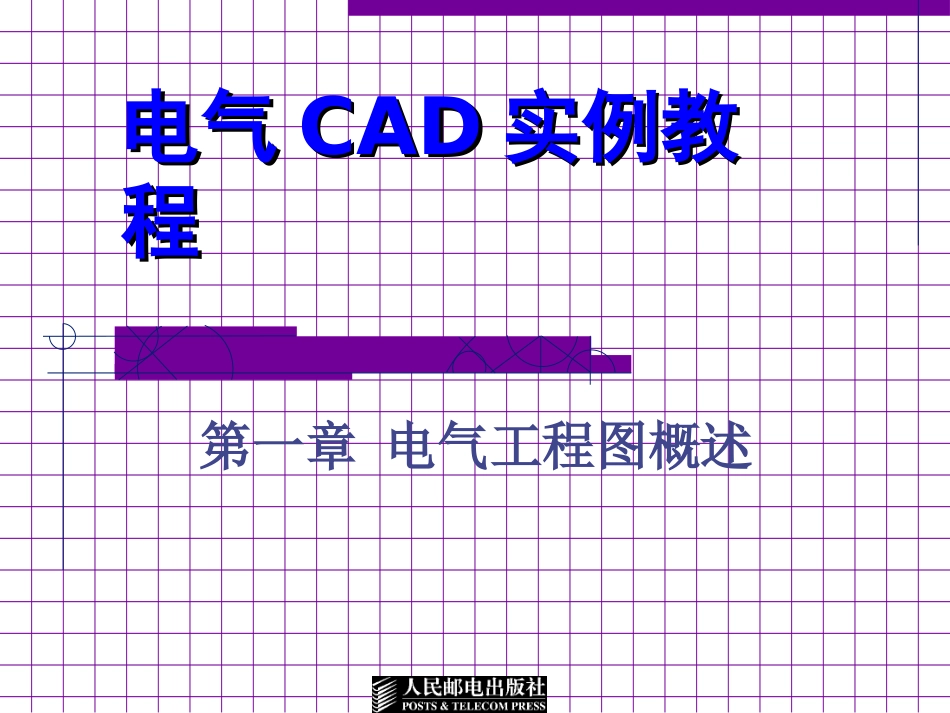

电气CAD实例教程第一章VIP免费

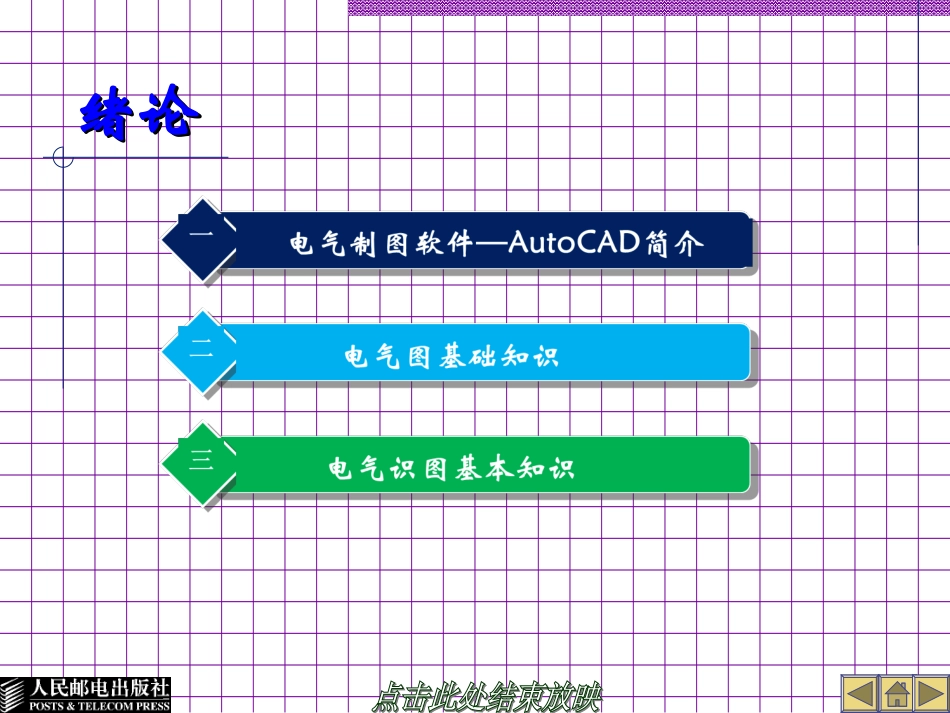

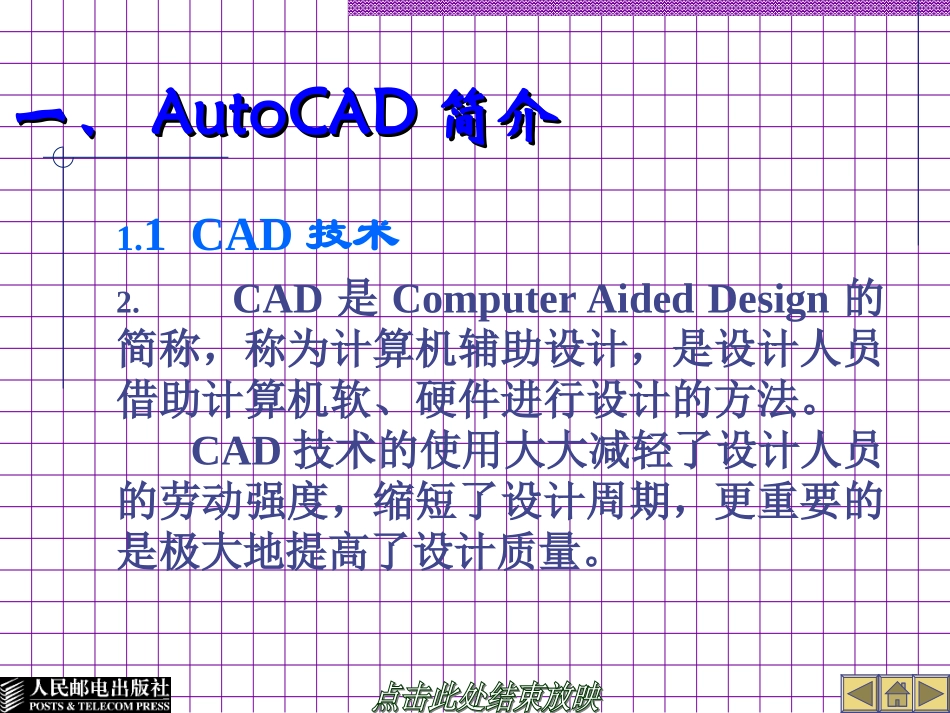

电气电气CADCAD实例教实例教程程第一章电气工程图概述绪论绪论一、一、AutoCADAutoCAD简介简介1.1CAD技术2.CAD是ComputerAidedDesign的简称，称为计算机辅助设计，是设计人员借助计算机软、硬件进行设计的方法。CAD技术的使用大大减轻了设计人员的劳动强度，缩短了设计周期，更重要的是极大地提高了设计质量。CADCAD发展历程发展历程1.2AutoCAD简介2.AutoCAD是美国Autodesk公司于20世纪80年代初开发的绘图程序软件包，功能强大，是电气工程领域中常用的工程设计及绘图软件。从1982年11月首次推出的AutoCAD1.0版本到最新的AutoCAD2010，Autodesk公司先后推出了近20个版本。AutoCAD-AutoCAD-网络支持网络支持通过Autodesk公司的官方网站可获得产品推介，技术支持，在线学习，资格认证等服务。•输入http://www.autocad.com/可以直接进入Autodesk公司（美国）服务网站；•输入中国：http://www.autocad.com.cn/可以进入Autodesk公司（中国）服务网站；•技术论坛http://au.autodesk.com.cn/bbs/forumdisplay.php?fid=43&filter=&orderby=views二、电气图基础知识二、电气图基础知识电气图是用电气图形符号、带注释的围框或简化外形来表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图，是电气工程领域中提供信息的最主要方式，提供的信息内容可以是功能、位置、设备制造及接线等，也可以是工作参数表格、文字等。1.电气图分类①系统图一种用符号或带注释的框，概略表示系统的基本组成、相互关系及其主要特征的简图。系统图通常用于表示系统或成套装置。②电路图也叫电气原理图，是用图形符号按照电路工作原理顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，采用展开形式绘制的一种简图。③接线图（接线表）表示成套装置、设备或装置的连接关系的一种简图或表格，主要包含电气设备和电器元件的相对位置、项目代号、端子号、导线号等情况，用于电气设备安装接线、电路检查、电路维修和故障处理。④位置图表示成套装置、设备或装置中各个项目的具体位置的一种简图，常见的是电气平面图、设备布置图、电器元件布置图。⑤逻辑图是用线条把二进制逻辑（与、或、异或等）单元图形符号按逻辑关系连接起来而绘制成的一种简图，用来说明各个逻辑单元之间的逻辑关系和逻辑功能。⑥功能表图表示控制系统的作用和状态的一种图。2.电气图的特点①电气图的主要表达方式简图，仅表示电路中各设备、装置、电器元件等功能及连接关系的图。如电气系统图、电路图、接线图等。②电气图的主要组成部分各种图形符号、文字符号、项目代号来说明电气装置、设备和线路的安装位置、相互关系和敷设方法等，有时还要添加一些注释、技术数据等详细信息。③电气图的主要元素构成电气图的主要元素是元件和连接线，即电气图中的电气设备或装置可以通过电气元件和连接线进行描述。集中表示法（整体表示法）•把一个元件的各个部分集中在一起绘制，并用虚线连接起来•优点：整体性较强，元件的所有部件及其关系清晰。•缺点：不利于对电路功能原理的理解，适用于简单电路。集中表示法（整体表示法）•把一个元件的各个部分集中在一起绘制，并用虚线连接起来•优点：整体性较强，元件的所有部件及其关系清晰。•缺点：不利于对电路功能原理的理解，适用于简单电路。电气元件的表示方法分开表示法（展开表示法）•把同一元件的不同部分分散布置，用同一项目代号来表示它们之间关系。•优点：电路图清晰，易于阅读。便于了解整套装置的动作顺序和工作原理，适用于复杂的电气图。•缺点：靠项目代号名才能识别同一元件。分开表示法（展开表示法）•把同一元件的不同部分分散布置，用同一项目代号来表示它们之间关系。•优点：电路图清晰，易于阅读。便于了解整套装置的动作顺序和工作原理，适用于复杂的电气图。•缺点：靠项目代号名才能识别同一元件。半集中表示法介于集中表示法和分开表示法之间的一种表示方法，是把电器中的部分元件的图形符号（根据电气工作原理）在简图上分开布置（部分采用分开表示法），并用机械连接线符号表示它们之间关系方法，目的是使设备和装置的电路布局清晰，易...
