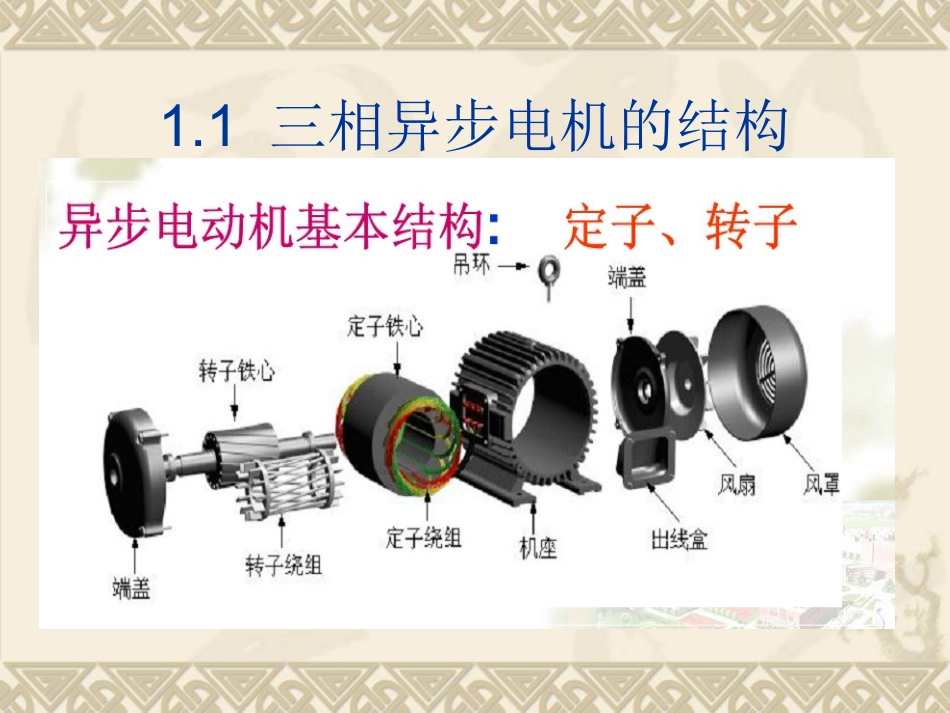

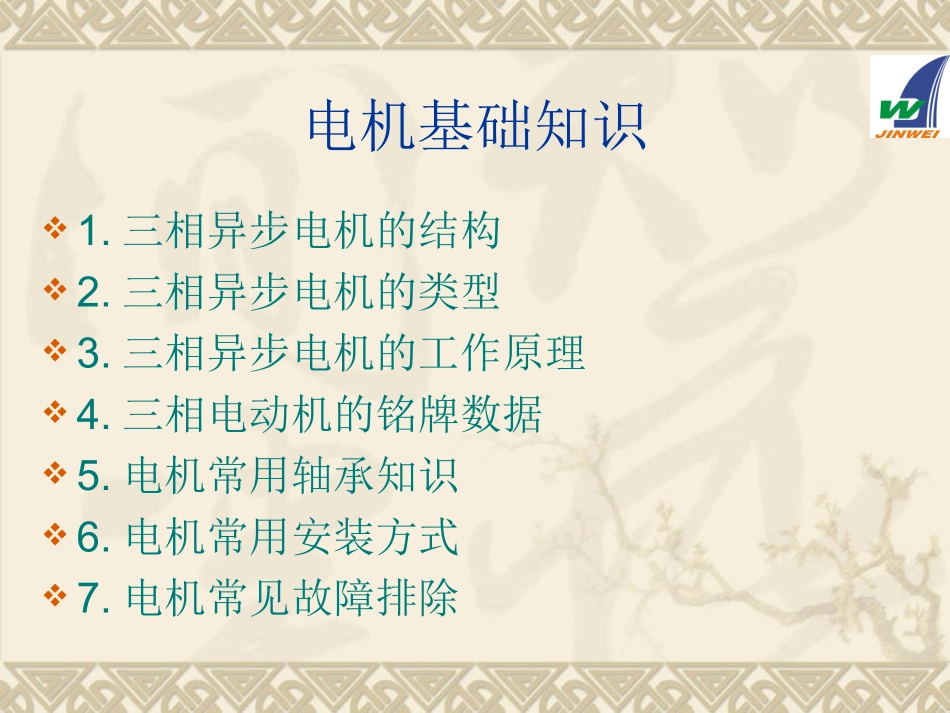

电机基础知识电机基础知识1.三相异步电机的结构2.三相异步电机的类型3.三相异步电机的工作原理4.三相电动机的铭牌数据5.电机常用轴承知识6.电机常用安装方式7.电机常见故障排除1.1三相异步电机的结构1.2三相异步电机的结构1.3三相异步电机的结构组装完成的Y系列电机1.4三相异步电机的结构常见YB防爆电机2.1电机的类型变压器旋转电机电机直流电机交流电机异步电机同步电机2.2电机的类型按能量的转换方式按供电电源相数按供电电压的不同按转子绕组型式a)发电机b)电动机a)单相电机b)三相电机a)安全电压电机36Vb)低压电机220-1200Vc)中压电机1200-6000Vd)高压电机6000V以上a)鼠笼式电机b)绕线式转子电机2.3三相异步电机的类型2.4三相异步电机的类型绕线型异步电机转子2.5三相异步电机的类型3.1三相异步电机的工作原理电机是电能与机械能转换的装置3.2三相异步电机的工作原理电机的能量方程式为由电源输入的电能=耦合电磁场内储能的增量+机电系统内部的能量损耗+输出的机械能注:电动机:电能和机械能均为正值发电机:电能和机械能均为负值3.3三相异步电机的工作原理3.43.5三相异步电动机的工作原理3.6三相异步电动机的工作原理3.7三相异步电动机的工作原理3.8三相异步电动机的工作原理3.9三相异步电动机的工作原理3.10三相异步电动机的工作原理3.11三相异步电动机的工作原理4.1三相电动机的铭牌数据4.２三相电动机的铭牌数据4.３三相电动机的铭牌数据4.４三相电动机的铭牌数据4.５三相电动机的铭牌数据Y连接△连接4.６三相电动机的铭牌数据△连接相电压等于线电压Ｙ连接相电流等于线电流Ｐ＝√3*UIcosΦ4.７三相电动机的铭牌数据4.8三相电动机的铭牌数据电机绝缘等级与电机温升。温升就是某一点的温度与参考（或基准）温度之差称温升。电机某部件与周围介质温度之差，称电机该部件的温升。部分电机铭牌上标有40℃就是要求使用环境不超过40.℃4.9三相电动机的铭牌数据耐热等级分为Y级90℃、A级105℃、E级120℃、B级130℃、F级155℃、H级180℃和C级220℃共七个等级。电机常用绝缘等级A、E、B、F、H。对中小功率的电动机，绕组内（即槽内）不埋温度测量元件，所以无法得知较真实的温度值，只能从电动机外壳的温度高低来判别，这比槽内的温度要低20～30℃，4.10三相电动机的铭牌数据允许温升＝允许最高温度－内外温差－环境温度例如，用F级绝缘材料时允许温升＝［155-（20～30）-35］℃＝（90～100）℃表面温度应不超过125℃绝缘材料的允许温度，就是电机的允许温度；绝缘材料的寿命，一般就是电机的寿命。如果运行温度超过材料的极限工作温度，则绝缘的老化加剧，大大缩短电机使用寿命。4.11三相电动机的铭牌数据顺丁橡胶电机铭牌4.12三相电动机的铭牌数据电机铭牌还常见ＹＢ－ＷＦ１电动机的隔爆结构有ExdIIBT4。电动机主体外壳防护等级IP55。电动机的冷却方式为IC411电动机的频率电动机工作制的分类4.13三相电动机的铭牌数据ＹＢY三相异步电动机.B隔爆型YB2-W户外型YB2-WF1户外中等防腐蚀型等气候环境条件.电动机的频率50HZ5-50HZ表示电机为变频电机.工作频率可以在5-50HZ工作。电动机工作制的分类S1-S94.14三相电动机的铭牌数据四川石化厂内属于防爆区域．电机多采用防爆电机．铭牌中还常有ExdIIBT4,Ex；防爆d，隔爆型（防爆形式）IIB（IIA.IIC)工厂用（Ⅰ类是煤矿井下用防爆电气设备）T4：温度组别（Ｔ１-Ｔ６)１３５℃＜Ｔ４＜≦200℃IP54电动机的主体外壳防护等级第一位数的含义为防尘保护第二位数的含义为防水保护4.15三相电动机的铭牌数据电动机主体外壳防护等级IP55第一位数５代表防尘保护，防止有害的粉尘堆积．并不能完全防止灰尘的进入，但飞入灰尘的数量不会干扰设备完好的运行．第二位数５代表用水冲洗无任何伤害。电机不可以用水冲洗！4.16三相电动机的铭牌数据电机的冷却IC411电机冷却方法代号主要由冷却方法标志（IC）、冷却介质的回路布置代号、冷却介质代号以及冷却介质运动的推动方法代号所组成。IC+回路布置代号+冷却介质代号+推动方法代号回路布置...
