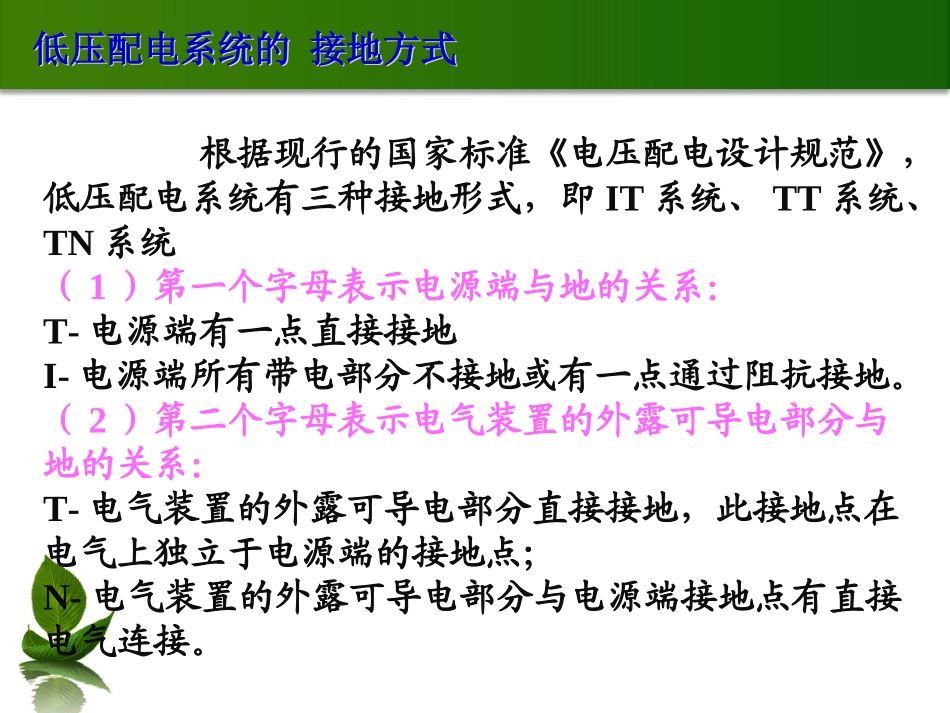

低压配电系统的接地方式低压配电系统的接地方式根据现行的国家标准《电压配电设计规范》，低压配电系统有三种接地形式，即IT系统、TT系统、TN系统（1）第一个字母表示电源端与地的关系：T-电源端有一点直接接地I-电源端所有带电部分不接地或有一点通过阻抗接地。（2）第二个字母表示电气装置的外露可导电部分与地的关系：T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点；N-电气装置的外露可导电部分与电源端接地点有直接电气连接。一、IT系统IT系统就是电源中性点不接地、用电设备外露可导电部分直接接地的系统。IT系统可以有中性线。但IEC强烈建议不设置中性线（因为如设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统了）。IT系统就是电源中性点不接地、用电设备外露可导电部分直接接地的系统。IT系统可以有中性线。但IEC强烈建议不设置中性线（因为如设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统了）。IT系统中，连接设备外露可导电部分和接地体的导线，就是PE线。WVULLPEPEL1L2L3如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。只有在供电距离不太长时才比较安全。电源电气设备I二、TT系统TT系统就是电源中性点直接接地、用电设备外露可导电部分也直接接地的系统。通常将电源中性点的接地叫做工作接地，而设备外露可导电部分的接地叫做保护接地。TT系统中，这两个接地必须是相互独立的。设备接地可以是每一设备都有各自独立的接地装置，也可以若干设备共用一个接地装置。WVUNLPEPEL1L2L3NNPE三相设备单相设备单相插座NTT系统中负载的所有接地均称为保护接地TT系统的特点①共用接地线与工作零线没有电的联系；②正常运行时，工作零线可以有电流，而专用保护线没有电流。WVUNLPEPEL1L2L3NNPE三相设备单相设备单相插座NTT系统的使用：TT系统由于接地装置就在设备附近，因此PE线断线的几率小，且容易被发现。TT系统设备在正常运行时外壳不带电、故障时外壳高电位不会沿PE线传递至全系统。因此，TT系统在适用于对电压敏感的数据处理设备及精密电子设备进行供电；在爆炸与火灾危险性场所等有优势。TT系统适用于接地保护占很分散的地方。TT系统的局限性：1、当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。2、当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此TT系统难以推广。3、TT系统接地装置耗用钢材多，而且难以回收、费工时、费料。WVUPEN三相设备N三、TN系统TN系统即电源中性点直接接地、设备外露可导电部分与电源中性点直接电气连接的系统。TN系统主要是靠单相碰壳故障变成单相短路故障（短路电流是TT系统的5.3倍），并通过短路保护切断电源来实施电击防护的。从电击防护的角度来说，单相短路电流大或过电流保护器动作电流值小，对电击防护都是有利的。TN系统节省材料、工时，在我国和其他许多国家广泛得到应用。TN方式供电系统中，根据其保护零线是否与工作零线分开而划分为TN-S系统、TN-C系统、TN-C-S系统三种形式。（1）TN-C系统TN-C系统如图所示，将PE线和N线的功能综合起来，由一根称为PEN线的导体同时承担两者的功能。在用电设备处，PEN线既连接到负荷中性点上，又连接到设备外露的可导电部分。由于它所固有的技术上的种种弊端，现在已很少采用，尤其是在民用配电中已基本上不允许采用TN-C系统。WVUNLPEPEL1L2L3NPEN三相设备单相设备单相插座NTN-C系统具有如下特点：（1）设备外壳带电时，接零保护系统能将漏电电流上升为短路电流，实际就是单相对地短路故障，熔丝会熔断或自动开关跳闸，使故障设备断电，比较安全。（2）TN-C方式供电系统只适用于三相负载基本平衡的情况，若三相负载不平衡，工作零线上有不平衡电流，对地有电压，所以与保护线所连接...
