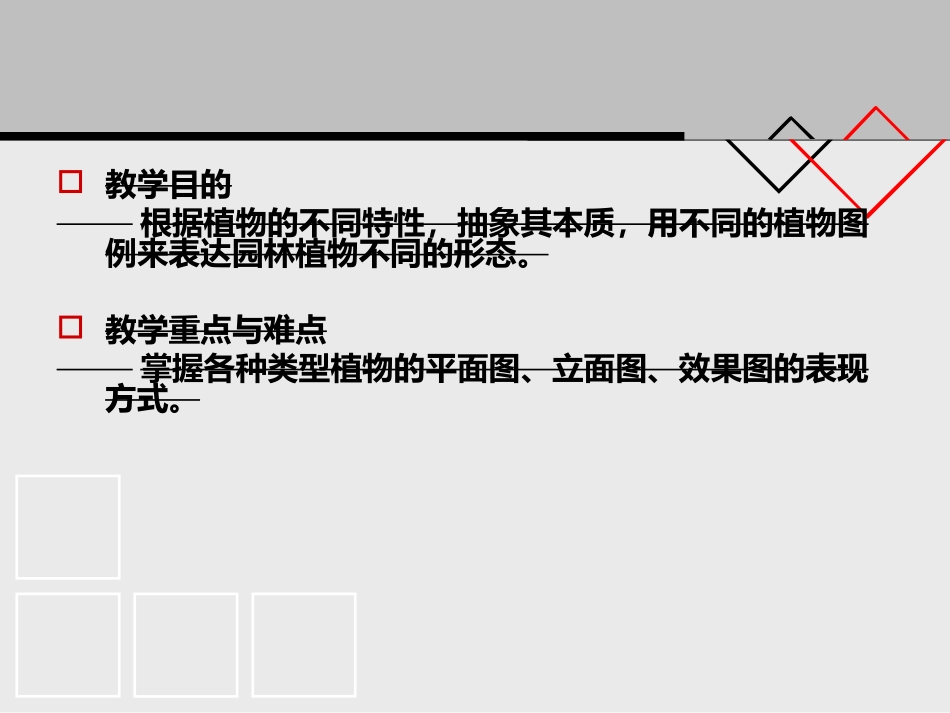

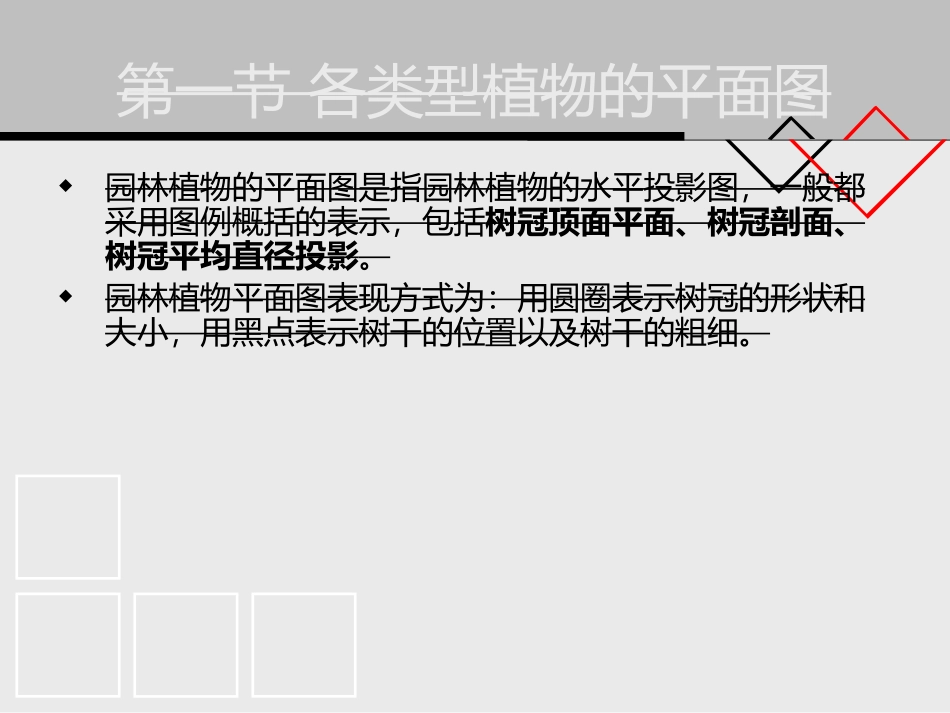

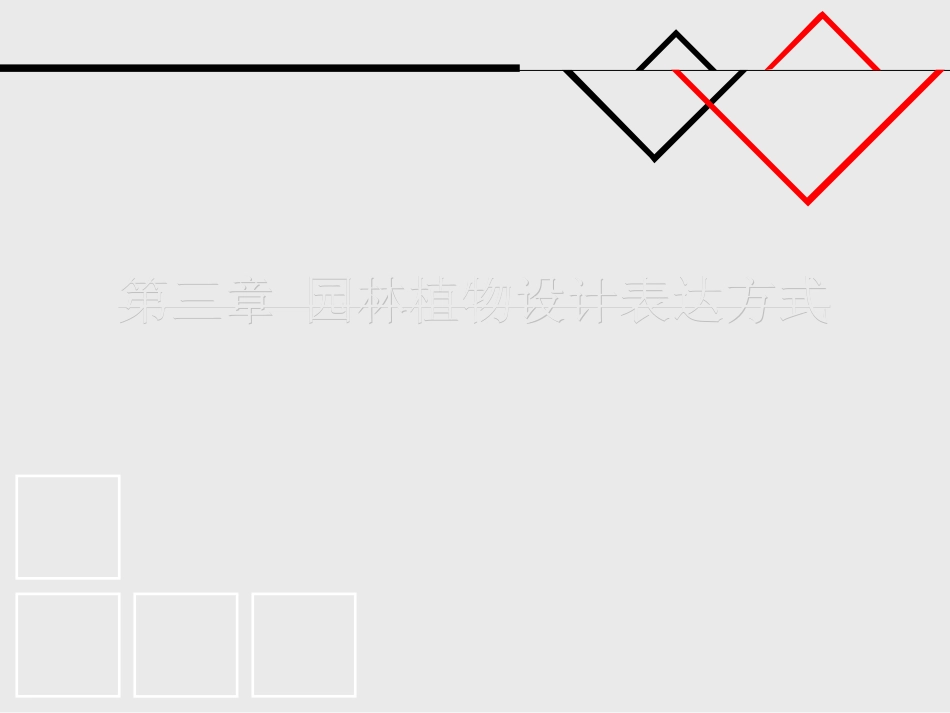

第三章园林植物设计表达方式第三章园林植物设计表达方式教学目的根据植物的不同特性，抽象其本质，用不同的植物图例来表达园林植物不同的形态。教学重点与难点掌握各种类型植物的平面图、立面图、效果图的表现方式。第一节各类型植物的平面图第一节各类型植物的平面图园林植物的平面图是指园林植物的水平投影图，一般都采用图例概括的表示，包括树冠顶面平面、树冠剖面、树冠平均直径投影。园林植物平面图表现方式为：用圆圈表示树冠的形状和大小，用黑点表示树干的位置以及树干的粗细。由于树木种类繁多，大小各异，仅用一个圆圈来表示远远不够，不能很好的表现出设计意图，因此我们需要用不同的树冠曲线加以区别，并由此强调直观效果。一、乔木平面图表示方法乔木是指树身高大的树木，有根部发生独立的主干，树干和树冠有明显区分。有一个直立主干，且高达通常在6米至数十米的木本植物称为乔木。其往往树体高大，具有明显的高大主干。伟乔（31米以上）大乔（21～30米）中乔（11～20米）小乔（6～10米）乔木常绿乔木落叶乔木针叶乔木阔叶乔木针叶乔木阔叶乔木在平面表示符号中，针叶树常以带有针刺状波纹的树冠来表示，若为常绿的针叶树，则在树冠线内加画平行的斜线。阔叶树的树冠线一般为圆弧线或波浪线，且常绿的阔叶树多表现为浓密的叶子。或在树冠内加画平行斜线，落叶的阔叶树多用枯枝表现。平面图（单体）阔叶乔木平面图（单体）阔叶乔木当表示几株相连的相同的树木的平面时，应互相避让，使图面形成整体。当表示成群树木的平面时可连成一片。平面图树丛平面图树丛相同相连树木的平面画法与大片树木平面表示方法如图：根据不同的表现手法可以将树木的平面分为四种类型：1、轮廓型：树木平面只用线条勾勒出轮廓，线条可粗可细，轮廓可光滑，也可带有缺口或尖突。2、分枝型：在树木平面中只用线条的组合表示树枝或枝干的分叉。33、枝叶型：在树木平面中既表示分枝，又表示冠叶。、枝叶型：在树木平面中既表示分枝，又表示冠叶。4、质感型：在树木平面中只用线条的组合或排列表示树冠的质感。二、灌木平面图表示方法灌木：是指那些没有明显的主干、呈丛生状态比较矮小的树木，株高一般在3.5米以下。灌木是一种特殊的树木，它没有主干，分为常绿灌木和落叶灌木。常绿灌木落叶灌木针叶灌木阔叶灌木针叶灌木阔叶灌木灌木单株的灌木与乔木的画法一样。平面图（单体）灌木平面图灌木丛灌木在园林中多以群体的形式出现，由于群体灌木的枝叶互相穿插渗透，已无法用单株灌木的表现形式区分各自的轮廓，故需要另外的图例来表示。通常修剪的规则灌木可用轮廓、分枝或枝叶型表示，不规则形状的灌木平面宜用轮廓型和质感型表示，表示时以栽植范围为准。自然式栽植灌木丛的平面形状多不规则，修剪的灌木和绿篱的平面形状多为规则的或不规则但平滑的。33、在平面视图中如何绘制植物、在平面视图中如何绘制植物（（22）、树冠的避让）、树冠的避让（（33）．树木的平面落影）．树木的平面落影（（44）、彩色树木的平面效果表达）、彩色树木的平面效果表达44、草坪的表示方法、草坪的表示方法1、打点法22、小短线法、小短线法将小短线排列成行，每行之间的间距相近排列整齐33、线段排列法：线段排列整齐，行间有断断、线段排列法：线段排列整齐，行间有断断续续的重叠，也可稍许留白或行间空白。续续的重叠，也可稍许留白或行间空白。55、水生植物平面图表示方法、水生植物平面图表示方法第二节各类型植物的立面图第二节各类型植物的立面图自然界中的树木千姿百态，各具特色。各种树木的枝、干、冠构成以及分枝习性决定了各自的形态和特征。画树的立面图时，应该观察树木的形态、特征及各部分的关系，了解树木的外轮廓形状，整株树木的高宽比和干冠比，树冠的形状、疏密和质感。省略细部，高度概括，画出树姿，夸大叶形。一、乔木立面图的表示方法树木的立面图可以划分为轮廓、分枝、枝叶和质感几大类型。树木的立面表现形式有写实，也有图案化的或稍加变形的，其风格应与树木平面和整个图面一致...
