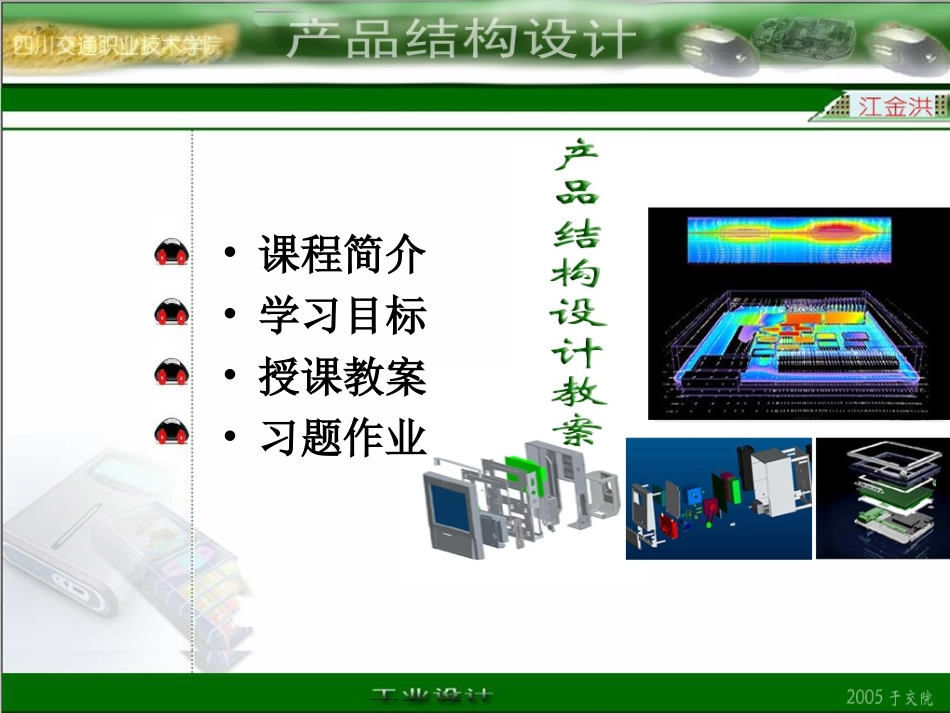

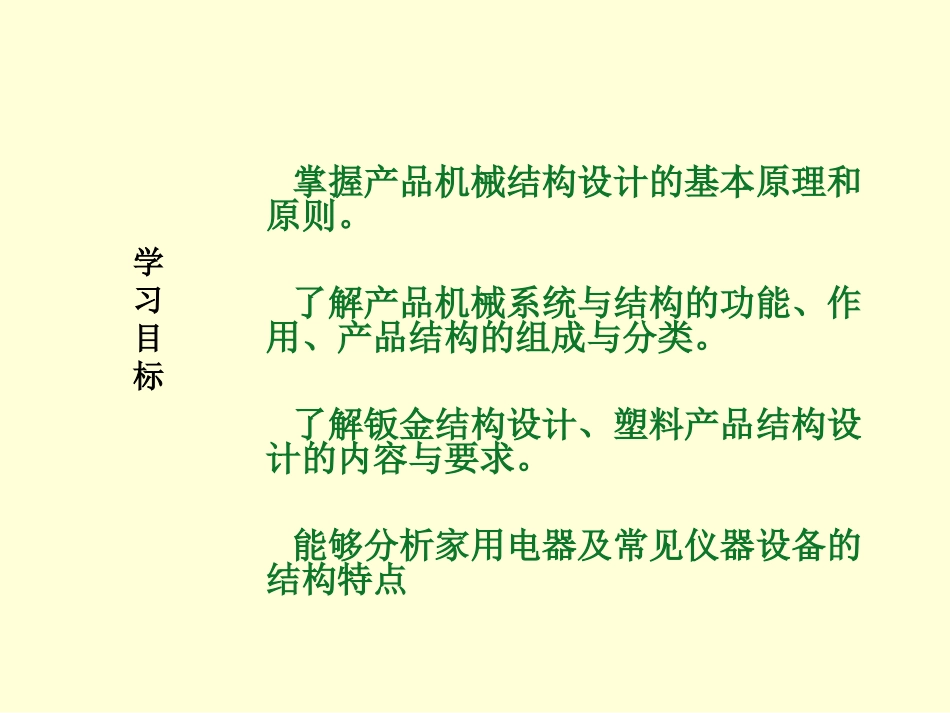

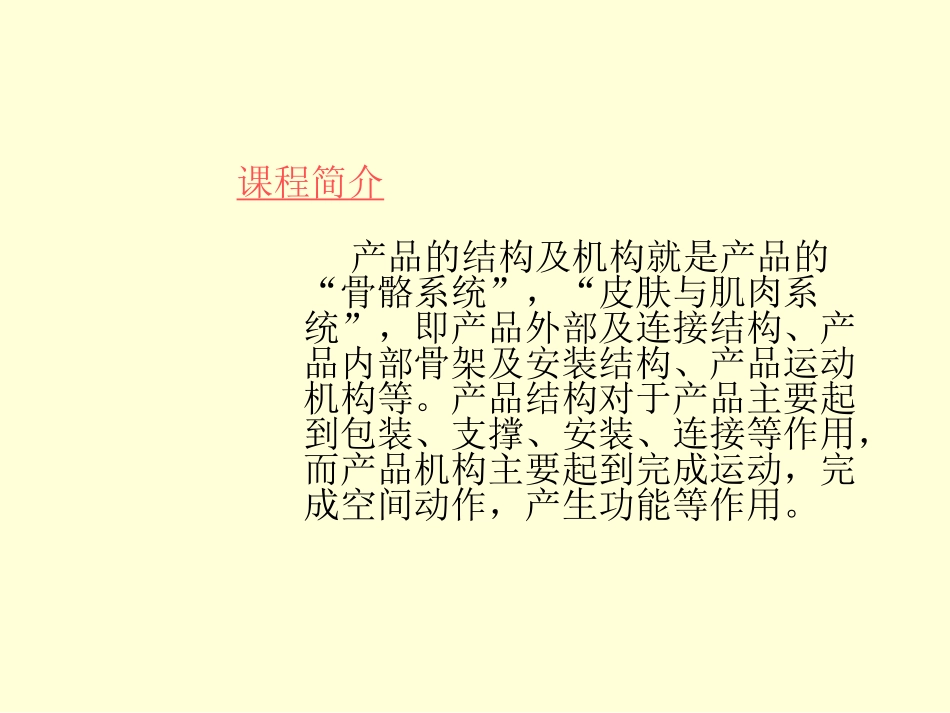

•课程简介•学习目标•授课教案•习题作业课程简介产品的结构及机构就是产品的“骨骼系统”，“皮肤与肌肉系统”，即产品外部及连接结构、产品内部骨架及安装结构、产品运动机构等。产品结构对于产品主要起到包装、支撑、安装、连接等作用，而产品机构主要起到完成运动，完成空间动作，产生功能等作用。学习目标掌握产品机械结构设计的基本原理和原则。了解产品机械系统与结构的功能、作用、产品结构的组成与分类。了解钣金结构设计、塑料产品结构设计的内容与要求。能够分析家用电器及常见仪器设备的结构特点教案产品机械结构设计的基本原理和原则常见产品的结构设计产品机械结构设计的任务和特点产品机械结构件的结构要素和设计方法产品机械结构设计的基本要求和设计准则产品机械结构设计的工作步骤典型案例分析课程设计1、产品设计的工艺原则是什么2、钣金结构中弯曲件的设计注意点是什么3、钣金结构件中拉深件的设计注意点是什么4、产品塑料外壳多数是用热塑性塑料，其一般厚度是多少5、怎样在产品塑料外壳不增加厚度的情况下，增加其强度和刚度6、为什么塑料产品的设计必须有脱模斜度，一般外表面的脱模斜度是多少7、简述塑料产品的设计中加强筋的厚度与高度对外观的影响8、请自选一台机器（仪器），作钣金结构和塑料结构分析9、请自选一件塑料制品，作一下它的塑料结构分析10、课程设计习题作业产品机械结构设计基本原理和原则产品机械系统与结构的功能和应用产品结构的组成产品对机械系统的基本要求产品机械结构设计的原则机械系统与外壳结构是现代设备发展的基础和必不可少的组成部分。各种科学的最新成果和先进的技术系统，如微电子技术、计算机应用技术和其他高新技术，如果要成为具有实用价值的产品，必须有机械系统与外壳结构、安装结构系统。现代产品机械系统结构的零部件和机构种类繁多，各自的功能和作用多种多样，但可概括为两个主要方面：产品机械系统与结构的功能和应用①通过各种动力、传动机构及其相互组合，构成机器设备中的特定机械与机构的功能系统，以实现运动、能量和信息的传递、转换、控制、显示和记录以及完成机器设备功能所要求的各种动作。②通过机座、机壳等各种基体零部件和紧固件的组合，设备中机构的机架和支承系统，实现设备、仪器各种元器件的刚性或弹性连接、固定和高速，保证各元器件获得所要求的、确定的和稳定的相对位置摄像机是典型的具有机械、微电子系统的产品，如图所示。机芯和镜头是精密机械系统。装有集成电路的线路板是微电子系统。整个机械、微电子系统都安装在底座、冲压金属板上，再与机壳固定在一起。产品机械系统与结构的的应用实例之一是数控绘图仪中的机械装置。数控绘图仪是根据计算机输出的数字信息，经过处理，高速度、高精度地将原来的连续模型以绘制图形的形式输出的装置，它的出现和应用对设计工作是一大飞跃，它既可作为主计算机的一种终端联机使用，也可与主计算机脱机使用。主计算机将处理过的图形信息存在磁盘或光盘上，自动绘图时，绘图仪与配套的微型计算机进行信息处理，然后通过插补器发出一系列X、Y方向的指令脉冲，经过伺服放大器、伺服电动机、传动装置，最后使笔架上的画笔进行X、Y方向的合成运动，绘出图形。它主要由绘图平台，X向导机，Y向导机，传动装置和笔架等部分组成。①绘图平台。台面通常由硬质橡胶构成，上面有许多小孔、与真空吸附装置相通，以便固定图纸。②导轨与横梁。X向导轨位于平台两侧，Y向导横梁上，横梁由两端的滑座支承X向导轨上。③传动装置。X向导传动装置由齿轮减速器和齿轮齿条机构组成，Y向传动装置由齿轮减速器和滚珠螺旋机构组成。④笔架。笔架支承在Y向导轨上，它在导轨上的移动是由电机驱动并通过滚珠螺叶在螺杆上的移动而实现的。它与由电机驱动使横梁在X向导轨上的移动组合实现画笔的绘图。而笔架按计算机的指令要求可自动抬笔和落笔。从以上实例简介中，可初步了解机械系统与结构在机器设备中的基本功能和作用。任何一部结构比较复杂的产品，按照结构的观点，均可视为由若干零件、部件和组件组成。产品结构的组成又称元件，是产品的基础，是组成产品的最基本成分，是...
