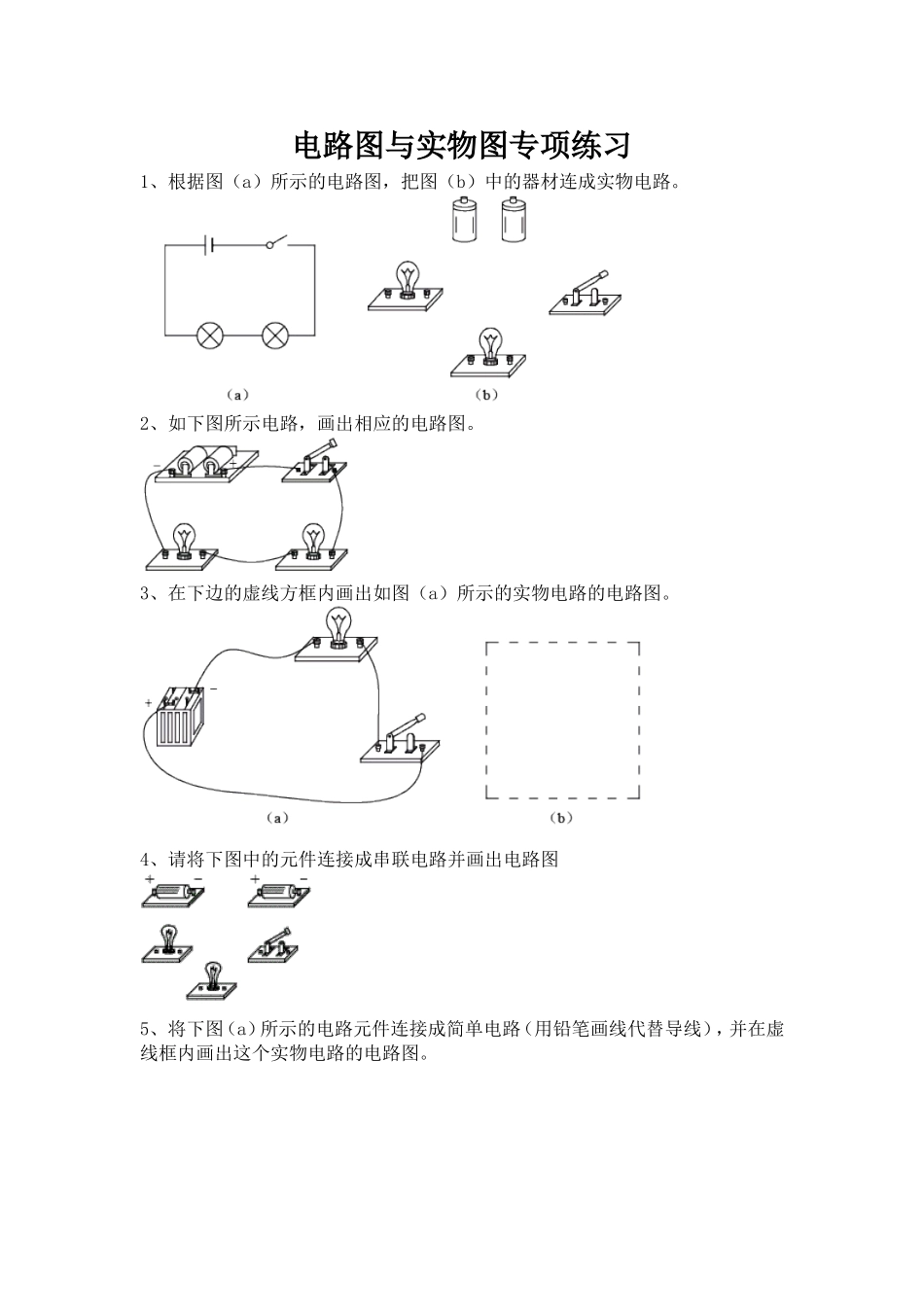

电路图与实物图专项练习1、根据图（a）所示的电路图，把图（b）中的器材连成实物电路
2、如下图所示电路，画出相应的电路图
3、在下边的虚线方框内画出如图（a）所示的实物电路的电路图
4、请将下图中的元件连接成串联电路并画出电路图5、将下图（a）所示的电路元件连接成简单电路（用铅笔画线代替导线），并在虚线框内画出这个实物电路的电路图

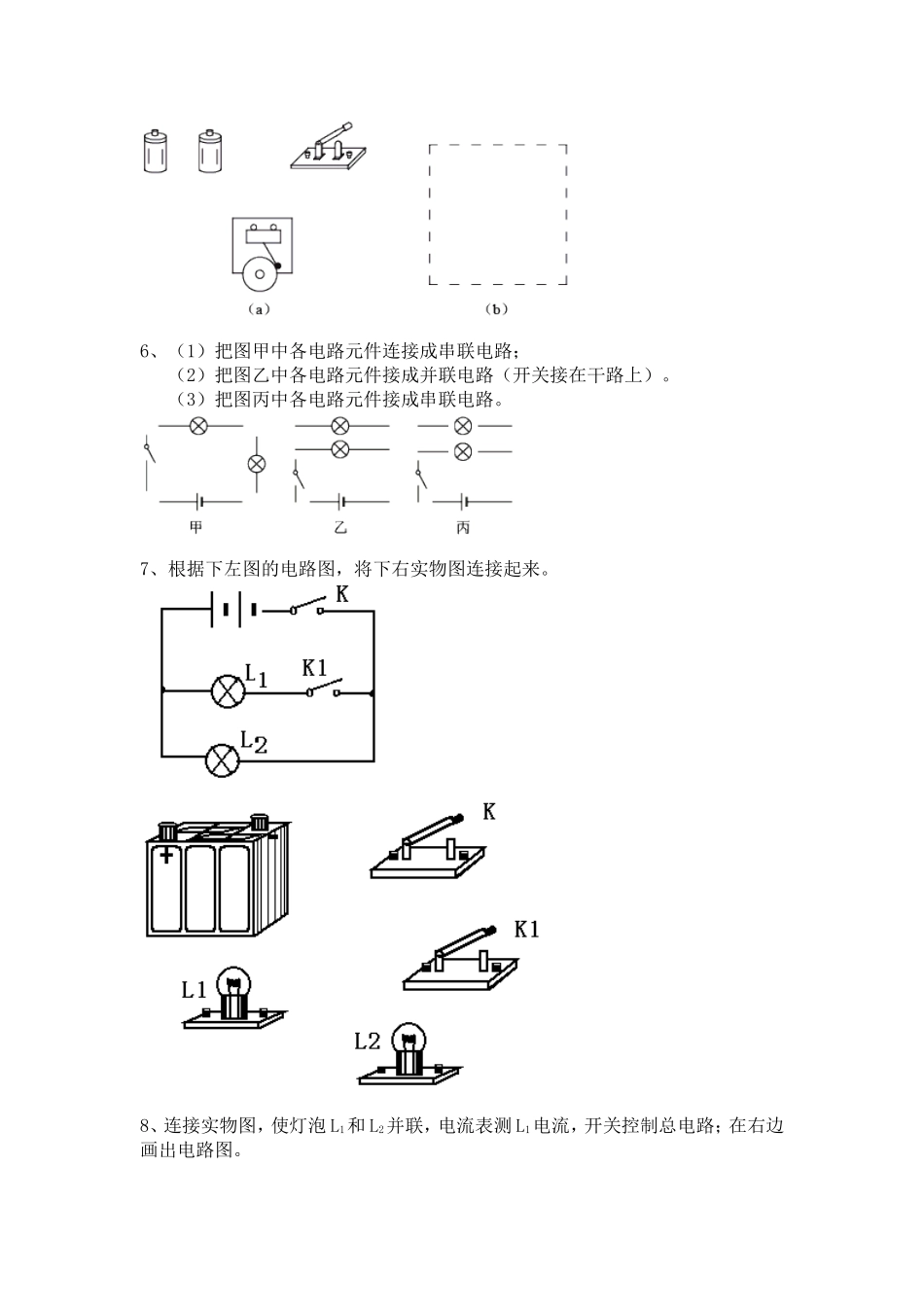

6、（1）把图甲中各电路元件连接成串联电路；（2）把图乙中各电路元件接成并联电路（开关接在干路上）
（3）把图丙中各电路元件接成串联电路
7、根据下左图的电路图，将下右实物图连接起来
8、连接实物图，使灯泡L1和L2并联，电流表测L1电流，开关控制总电路；在右边画出电路图
9、请根据图的电路实物图，在右边的方框内画出相应的电路图
10、用笔画线表示导线，按照图(甲)所示的电路图，将图（乙）中各元件连接起来
（导线不允许交叉）11、请按照图（1）中的电路图将图（2）中的实物连成电路
12、用笔画线，将图中的器材连成电路
（要求：两灯并联，开关控制两盏灯）L1+-L213、请你对照下面的电路图，把实物元件用线连接起来
14、按照图（甲）所示的电路图连接（乙）图实物（导线不得交叉）15、根据图中的实物连接情况，画出相应的电路图
16、按照图甲所示的电路图，将图乙中各个元件连接起来（用铅笔画线表示导线）
17、请根据如图所示的实物图画出电路图
19、如图所示的电路元件，要求灯L1、L2、L3并联，开关S1控制灯L1和L2，开关S2控制所有的灯
（1）在方框中画出你所设计出的电路图
（2）将图所示的元件连接成电路，连接时导线不要交叉
20、将下图中电路元件连成并联电路，要求S1控制L1，S2控制L2，S控制L1和L2，先连接实物图，再画电路图
21、根据下图甲所示实物图，在图乙处画出电路图
22、在学校传达室安装一个电铃、一个电灯和一个电池组，并在前后门各
