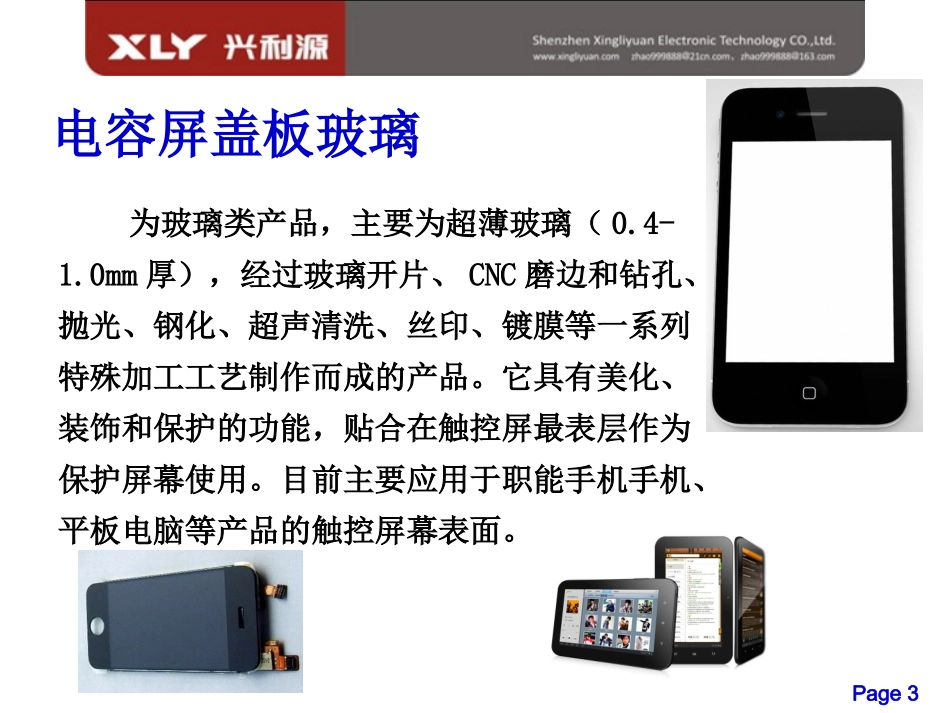

电容屏盖板玻璃通用检验标准制作：邓义斌Page2Page3为玻璃类产品，主要为超薄玻璃（0.4-1.0mm厚），经过玻璃开片、CNC磨边和钻孔、抛光、钢化、超声清洗、丝印、镀膜等一系列特殊加工工艺制作而成的产品。它具有美化、装饰和保护的功能，贴合在触控屏最表层作为保护屏幕使用。目前主要应用于职能手机手机、平板电脑等产品的触控屏幕表面。电容屏盖板玻璃Page4电容屏盖板玻璃通用检验标准一.材料检测：1.材料类型：a.青玻璃（旭硝子、板硝子、中央硝子、洛玻、龙迹玻璃......）b.白玻璃（康宁玻璃、NEG、肖特玻璃......）2.材料厚度0.55mm、0.7mm、0.8mm、0.95mm、1.0mm......3.检查方式：对比样板、查看原厂家出厂证明Page5二.尺寸检测：1.外形尺寸：外形长、宽尺寸；幅度尺寸；孔、槽尺寸；孔、槽位置（如：孔到边距……）；倒边尺寸......2.厚度尺寸：（厚度千分表测量）3.印刷尺寸：视窗大小、位置尺寸；字符大小、位置尺寸；透明孔大小、位置尺寸；IR和半透孔大小、位置尺寸......4.检查方式：三次元测量Page6三.钢化性能检测：1.应力测量：表面应力值（CS）和应力层深度(DOL)，依据客户图纸和检验规格书为标准，客户无标准参考以下。厚度材质光弹性系数CS(MPa)Dol(μm)厚度≥0.7mm旭硝子Dragontail28.3650-850>40旭硝子Sodaline26.0>550>10康宁231829.7650-850>40康宁231929.7600-900>40肖特29.2600-900>40厚度＜0.7mm旭硝子Dragontail28.3600-900>35康宁231829.7650-850>35康宁231929.7600-900>35肖特29.2600-900>35OGS项目厚度0.85mm旭硝子Dragontail28.3650-850>25康宁231829.7650-850>25康宁231929.7600-900>25OGS项目厚度0.7mm康宁231829.7650-850>37康宁231929.7600-900>37Page72检查方式：玻璃表面应力仪测量FSM-6000LE玻璃表面应力仪是用于测量化学强化和物理强化玻璃的表面应力。通过让光沿着玻璃表面传播，根据光弹性技术测出其表面的应力以及应力层深度。自动测量，能够用电脑保存数据，便于品质管理，在测试条件不佳的试料可以进行手动测量，每次重启时使用了玻璃校准片校准，可将机器误差控制到最小。材质光弹性系数龙迹玻璃Dragontail28.3旭硝子Sodaline26.0康宁231829.7康宁231929.7肖特玻璃29.2NEG玻璃28.0CT计算公式计算公式：CT=CS*DOL/厚度-2*DOLPage82.抗弯曲测试：a.三轴静压测试（依据客户图纸和检验规格书为标准，客户无标准参考以下）玻璃材质判定标准下压速度测试方法旭硝子Sodaline样品测试的结果都必须＞700Mpa；10mm/min将玻璃正面向上放置在测试设备的支撑杆上，两杆在可视区内并且到可视区边远距离相等；调整设备使压杆位置对应于可视区的中间线，并且3杆与可视区边缘平行如下图；在10mm/min的速度下，下将压杆直到玻璃破裂，记下最大按压,力值P；使用公式óf=3PL/(2bh2)，计算触摸屏玻璃强度ó。f:断裂强度，P:断裂载荷(N)，L:试样跨距(mm),b:试样的宽度(mm)，h:试样的厚（mm)龙迹玻璃DragontailNEG、康宁玻璃样品测试的结果都必须＞550Mpa；10mm/minPage9b.四轴静压测试（依据客户图纸和检验规格书为标准，客户无标准参考以下）玻璃材质玻璃厚度跨距（mm）下压速度判定标准龙迹玻璃Dragontail0.70mm上20/下4010mm/min平均值≥500MPa最小值≥450MPaNEG玻璃0.70mm上20/下4010mm/min康宁玻璃0.70mm上20/下4010mm/min旭硝子Dragontail0.55mm上20/下4010mm/min平均值≥450MPa最小值≥400MPaNEG玻璃0.55mm上20/下4010mm/min康宁玻璃0.55mm上20/下4010mm/min旭硝子Sodaline——上20/下4010mm/min平均值≥300MPa最小值≥250MPaOGS项目玻璃-----上20/下4010mm/min平均值≥500MpaPage103.抗弯曲测试：钢球冲击测试（依据客户图纸和检验规格书为标准，客户无标准参考以下）钢球重测试方法判定标准110±10g￠30cm冲击位置为：玻璃视窗区内缩10mm的四个角点和中心点，每个点连续冲击5次承载治具：四周需有2mm支撑边框及可被弯曲至少1mm的向下深度。玻璃厚度＞0.8mm，要求冲击高度35cm，不碎；玻璃厚度≤0.8mm要求抗落球冲击能力要大于0.24J（焦）不碎；计算方式为:m*g*h，其中：m为钢球质量（kg）g为重力加速度9.8m/s²,h为落球高度（m）=0.24÷0.11...
