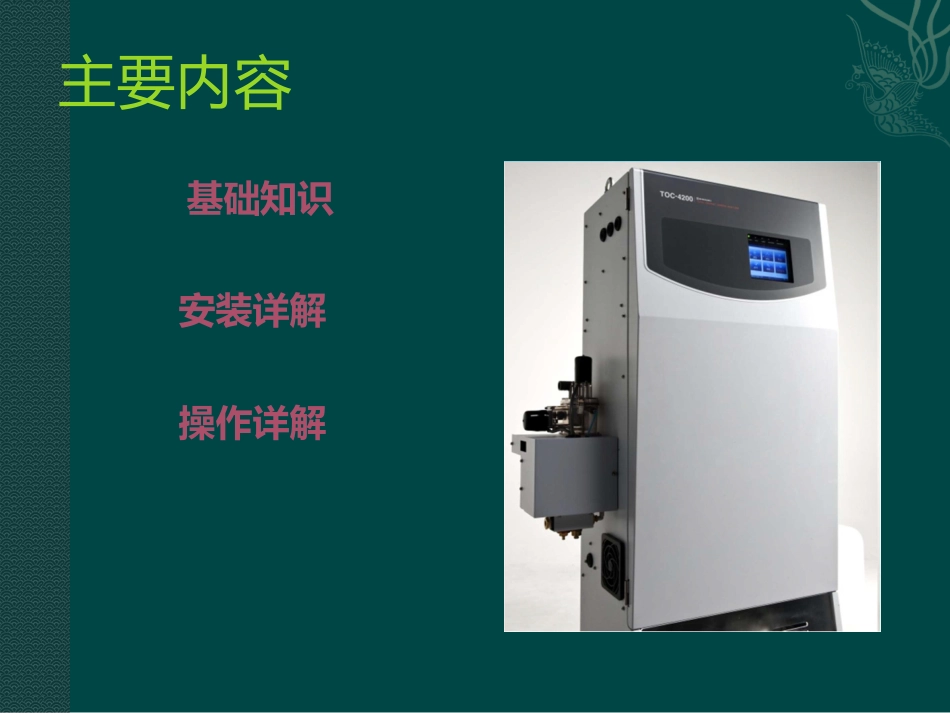

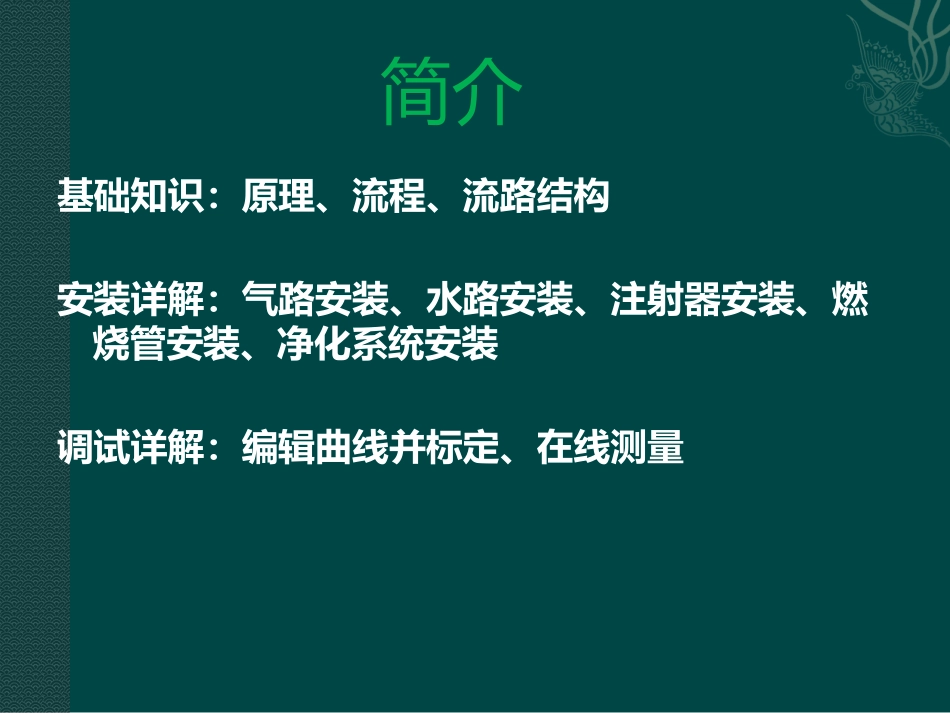

总有机碳分析仪岛津TOC-4200•安装操作手册（内部）南京长距科技有限公司主要内容安装详解操作详解基础知识简介基础知识：原理、流程、流路结构安装详解：气路安装、水路安装、注射器安装、燃烧管安装、净化系统安装调试详解：编辑曲线并标定、在线测量PARTONE基础知识工作流程基本原理在水中，一般存在以碳酸盐，碳酸氢盐形式的无机碳(以下简称为IC)和以有机化合物形式存在的有机碳(以下简称TOC)。这些碳被总称为总碳(以下简称TC)，其关系如（1）式所示。（1）TOC＝TC－IC因此，只要测量去除了无机碳的水样（以下称为试样）中的总碳含量，就可以测出水质污染指标之一的总有机碳含量。流路结构图PARTTWO安装详解仪器外观供气调节预处理IO水泵控制电路采样驱动单元注射器安装燃烧管安装CO2吸收剂安装其他PARTTHREE操作详解基本界面在线测量：设置测量条件与开始测量离线测量：设置测量条件与开始测量校正：校正曲线与绘制曲线保养：各部件的更换与维护记录：系统：系统状态检查、接点输出、密码和通信条件设置注：连续按1、2、3输入密码4001可进入服务菜单。主界面仪器校正仪器校正-新曲线绘制运行模式：本机，该仪器支持远程运行模式。测量模式：标准初次校正：无，一般都是自己编辑曲线标定。数据复位：无条件：设置仪器的测量条件，点开始测量前必须设置。条件：流路测量条件：设置曲线，加酸、曝气等计划：设置仪器做样模式等警报输出计算：主要设置模拟量输出。自动校准：正常不用设置测量设定：主要设置水泵工作参数下面我们分别介绍一下流路测量条件与计划的设置在线测量在线测量量程及曲线设置点击OK后，流路的测量条件设置完成，继续设置计划，完成后仪器即可进行在线测量。在线测量次数设置时间：必须为系统时间之后（任意时间）模式：可选连续与循环测量一般选择循环测量，并到下页设置循环周期。其他页面的参数默认，直到OK完成注：初次在线还需设置水泵的打水时长（见下页)在线测量时间及周期设置在线测量硬件条件设置[更换注射器]更换注射器。P.133[除去流路气泡]清除流路气泡。P.136[检查注入情况]检查流路进样情况。P.137[注射器零点检测]检测注射器零点。P.138[催化剂再生]进行催化剂再生。P.138[计数器]检查酸、标准溶液(1～8)和载气剩余量并进行警报设置。P.139[更换油封]更换前处理设备的油封。维护保养操作重点服务中的计数器：岛津仪器出厂默认设置了耗材的使用期限，到期报警提示，可在此页面将警报值改为0，仪器不报警。计数器清零设置基线：正常情况下将灵敏度调至30mv，基线为一条直线。当断开仪器的气路后，基线需要10分钟稳定时间。仪器运行情况监视当仪器设置标定次数大于1时，仪器会计算SD（标准偏差）值与CV（变动系数）值，当[SD标准]与[CV标准]中的任意一个达到标准值即结束测量。SD标准为0.2CV标准为2%RMK(标注)。标注含义:•[F]:峰超过满刻度。•[T]:拖尾。•[S]:未检测到峰。•[H]:测量值超出输出量程。标注注释通讯设置谢谢观看！
