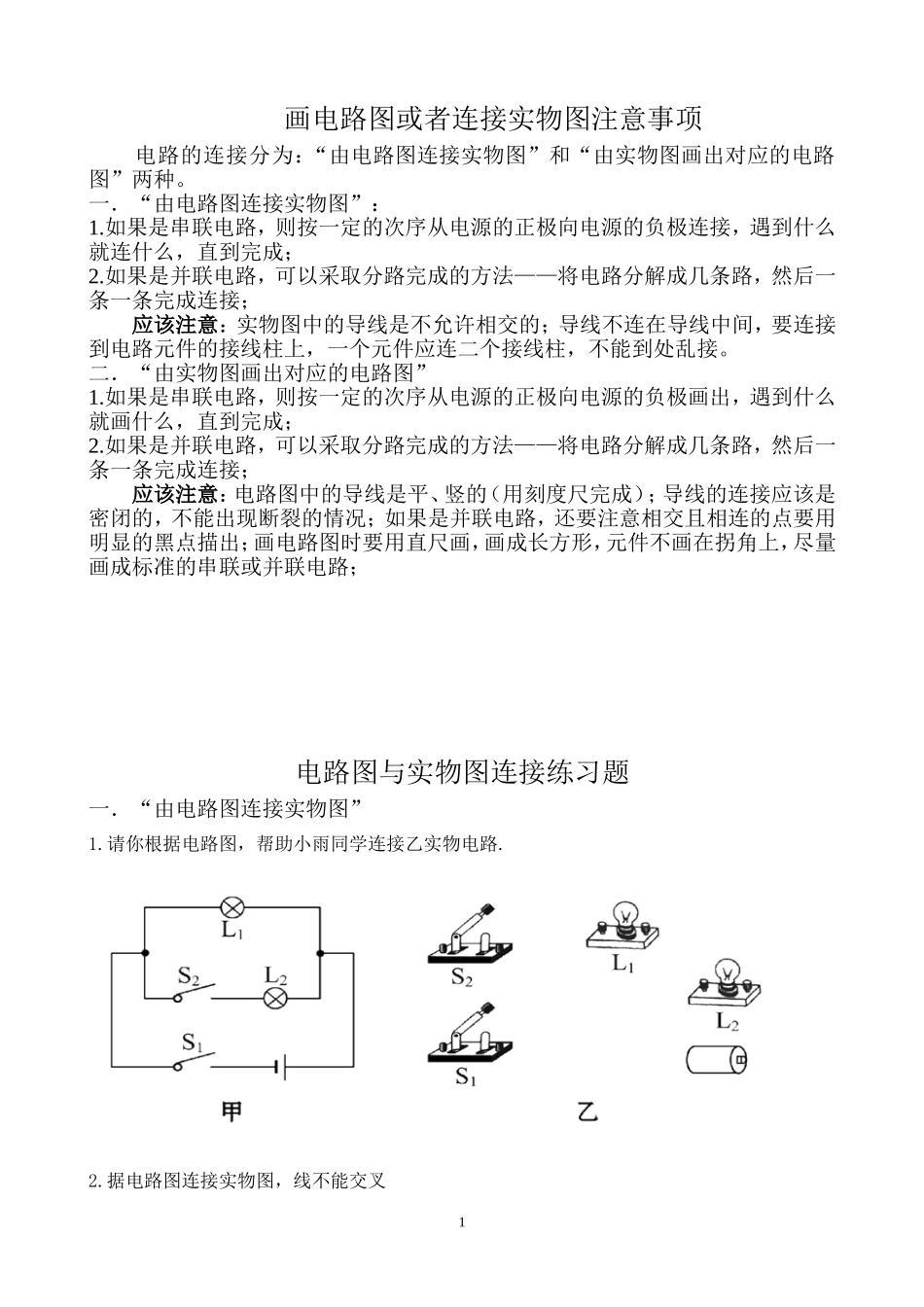

电路图与实物图连接练习题_第1页
1/4

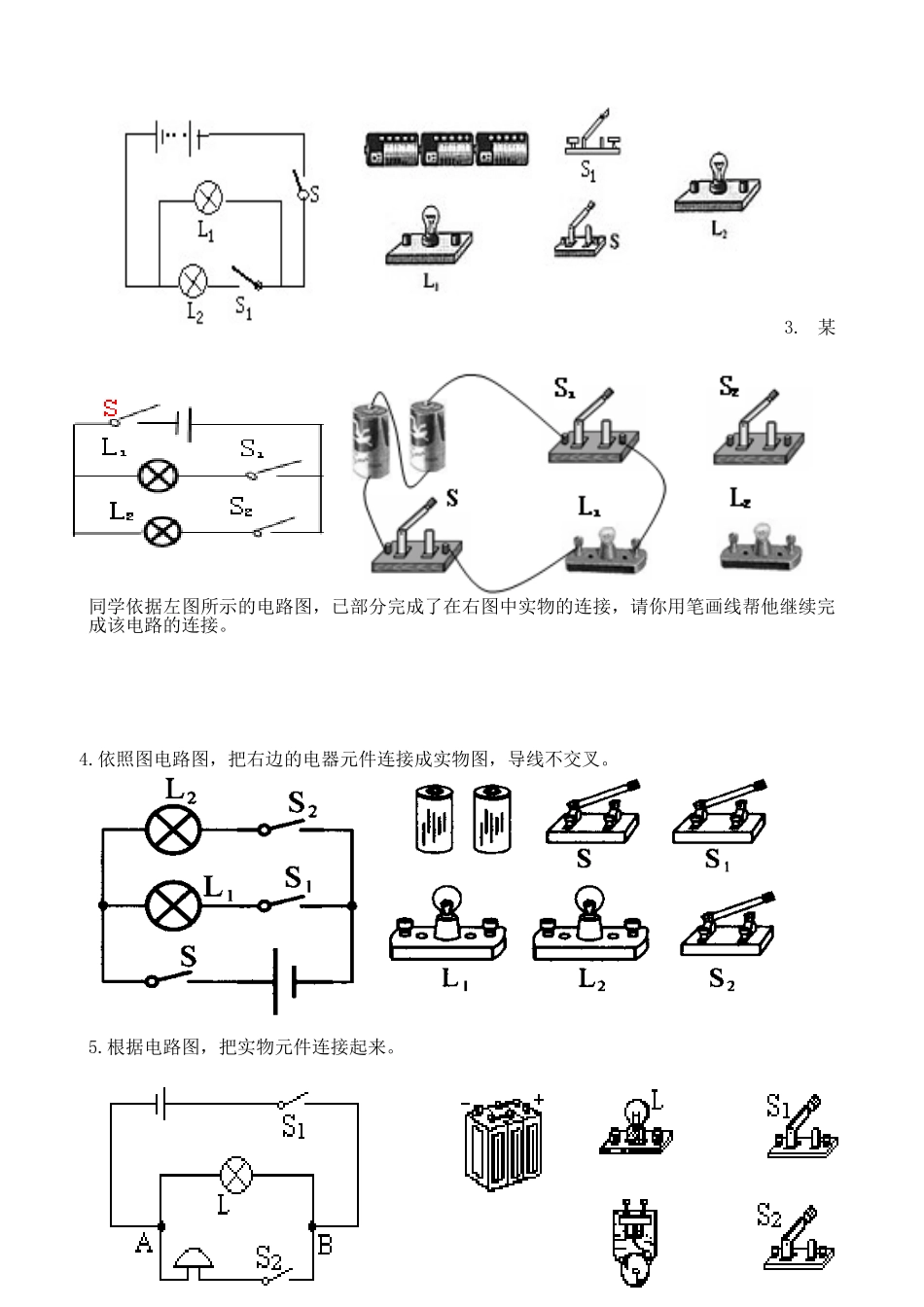

电路图与实物图连接练习题_第2页
2/4

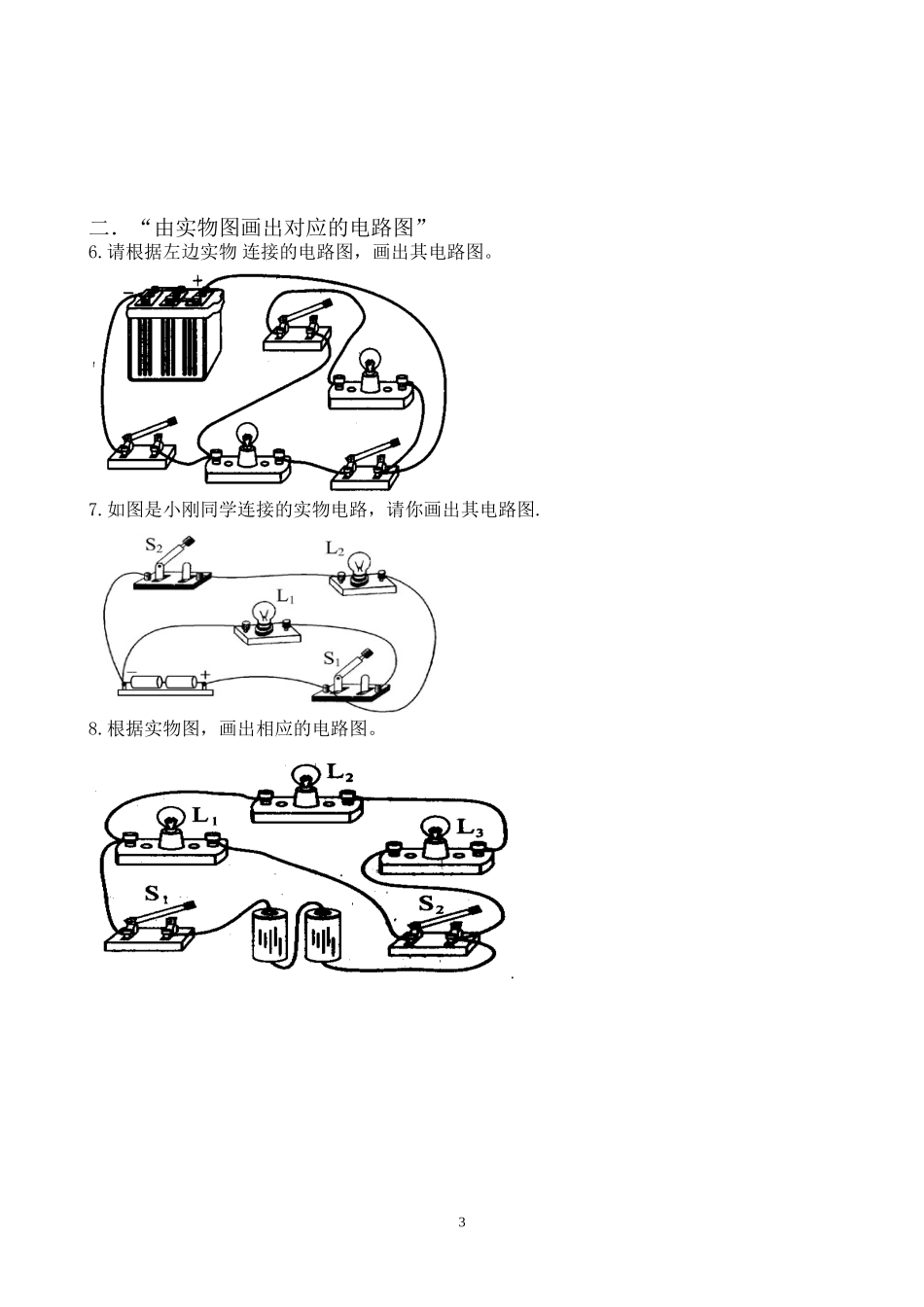

电路图与实物图连接练习题_第3页
3/4
1画电路图或者连接实物图注意事项电路的连接分为:“由电路图连接实物图”和“由实物图画出对应的电路图”两种。一.“由电路图连接实物图”:1.如果是串联电路,则按一定的次序从电源的正极向电源的负极连接,遇到什么就连什么,直到完成;2.如果是并联电路,可以采取分路完成的方法——将电路分解成几条路,然后一条一条完成连接;应该注意:实物图中的导线是不允许相交的;导线不连在导线中间,要连接到电路元件的接线柱上,一个元件应连二个接线柱,不能到处乱接。二.“由实物图画出对应的电路图”1.如果是串联电路,则按一定的次序从电源的正极向电源的负极画出,遇到什么就画什么,直到完成;2.如果是并联电路,可以采取分路完成的方法——将电路分解成几条路,然后一条一条完成连接;应该注意:电路图中的导线是平、竖的(用刻度尺完成);导线的连接应该是密闭的,不能出现断裂的情况;如果是并联电路,还要注意相交且相连的点要用明显的黑点描出;画电路图时要用直尺画,画成长方形,元件不画在拐角上,尽量画成标准的串联或并联电路;电路图与实物图连接练习题一.“由电路图连接实物图”1.请你根据电路图,帮助小雨同学连接乙实物电路.2.据电路图连接实物图,线不能交叉23.某同学依据左图所示的电路图,已部分完成了在右图中实物的连接,请你用笔画线帮他继续完成该电路的连接。4.依照图电路图,把右边的电器元件连接成实物图,导线不交叉。5.根据电路图,把实物元件连接起来。3二.“由实物图画出对应的电路图”6.请根据左边实物连接的电路图,画出其电路图。7.如图是小刚同学连接的实物电路,请你画出其电路图.8.根据实物图,画出相应的电路图。49.用线条代替导线,将两节干电池、两个相同规格的电灯泡,一只开关(如图所示)连成电路,要求使开关同时控制两盏灯,并在右边画出电路图。10.请把图中的电路元件连成电路图。要求:S只控制L1,S2控制L1和L2。
