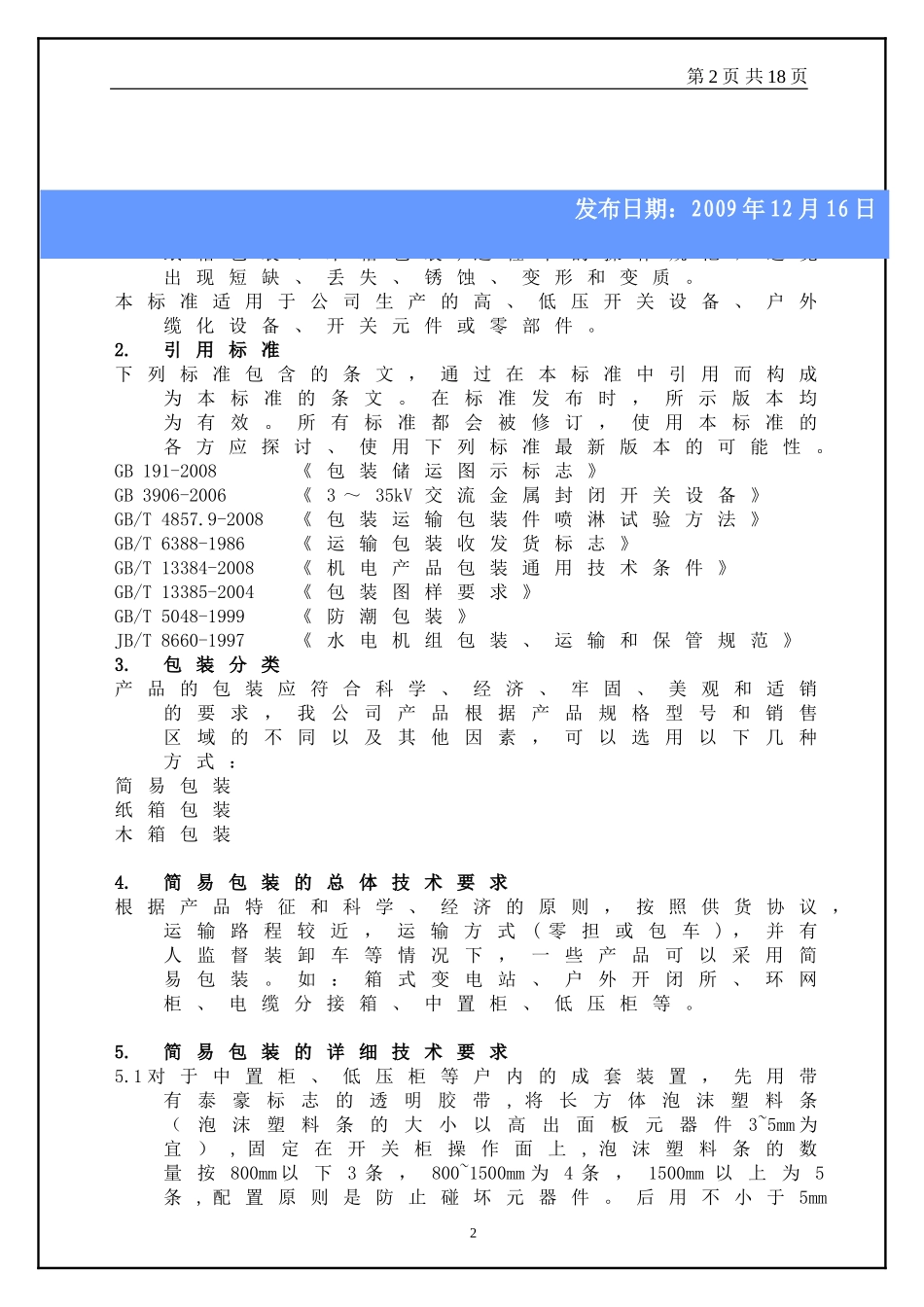

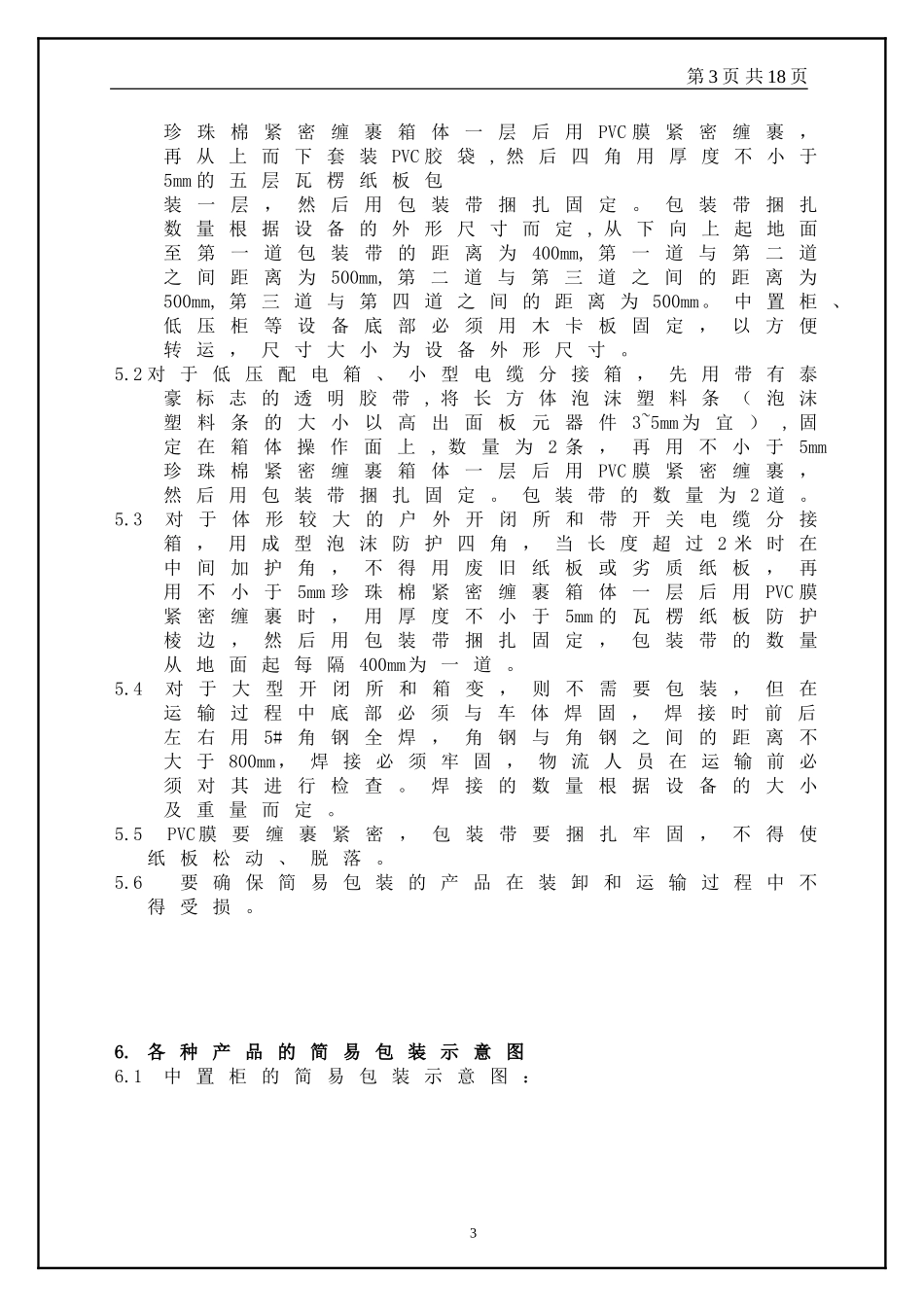

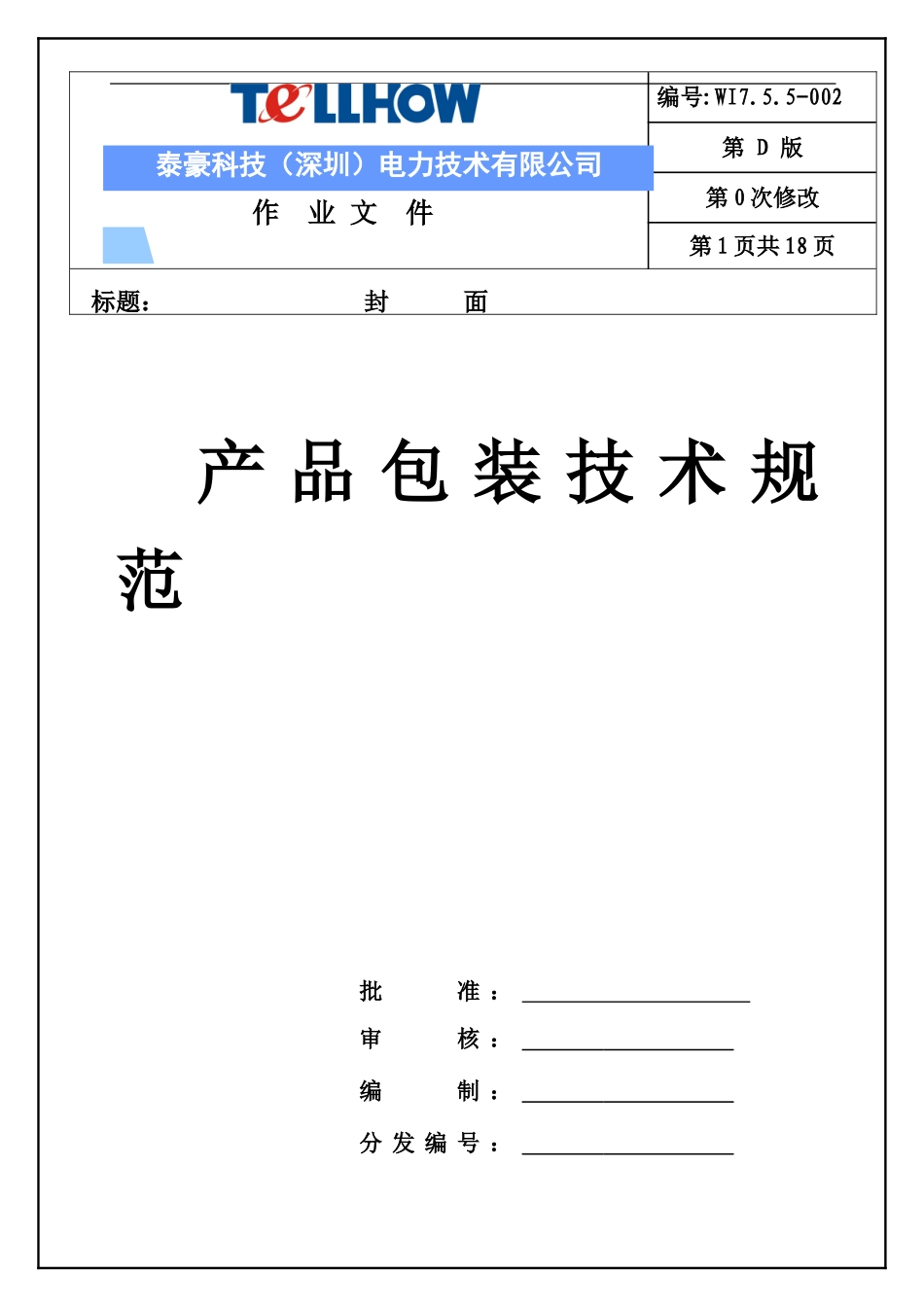

产品包装技术规范批准：审核：编制：分发编号：编号:WI7.5.5-002第D版第0次修改作业文件第1页共18页标题：封面泰豪科技（深圳）电力技术有限公司第2页共18页1.主题内容及适用范围本标准规定了公司的产品在包装作业(简易包装、纸箱包装、木箱包装)过程中的操作规范，避免出现短缺、丢失、锈蚀、变形和变质。本标准适用于公司生产的高、低压开关设备、户外缆化设备、开关元件或零部件。2.引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。在标准发布时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。GB191-2008《包装储运图示标志》GB3906-2006《3～35kV交流金属封闭开关设备》GB/T4857.9-2008《包装运输包装件喷淋试验方法》GB/T6388-1986《运输包装收发货标志》GB/T13384-2008《机电产品包装通用技术条件》GB/T13385-2004《包装图样要求》GB/T5048-1999《防潮包装》JB/T8660-1997《水电机组包装、运输和保管规范》3.包装分类产品的包装应符合科学、经济、牢固、美观和适销的要求，我公司产品根据产品规格型号和销售区域的不同以及其他因素，可以选用以下几种方式：简易包装纸箱包装木箱包装4.简易包装的总体技术要求根据产品特征和科学、经济的原则，按照供货协议，运输路程较近，运输方式(零担或包车)，并有人监督装卸车等情况下，一些产品可以采用简易包装。如：箱式变电站、户外开闭所、环网柜、电缆分接箱、中置柜、低压柜等。5.简易包装的详细技术要求5.1对于中置柜、低压柜等户内的成套装置，先用带有泰豪标志的透明胶带,将长方体泡沫塑料条（泡沫塑料条的大小以高出面板元器件3~5mm为宜）,固定在开关柜操作面上,泡沫塑料条的数量按800mm以下3条，800~1500mm为4条，1500mm以上为5条,配置原则是防止碰坏元器件。后用不小于5mm2发布日期：2009年12月16日第3页共18页珍珠棉紧密缠裹箱体一层后用PVC膜紧密缠裹，再从上而下套装PVC胶袋,然后四角用厚度不小于5mm的五层瓦楞纸板包装一层，然后用包装带捆扎固定。包装带捆扎数量根据设备的外形尺寸而定,从下向上起地面至第一道包装带的距离为400mm,第一道与第二道之间距离为500mm,第二道与第三道之间的距离为500mm,第三道与第四道之间的距离为500mm。中置柜、低压柜等设备底部必须用木卡板固定，以方便转运，尺寸大小为设备外形尺寸。5.2对于低压配电箱、小型电缆分接箱，先用带有泰豪标志的透明胶带,将长方体泡沫塑料条（泡沫塑料条的大小以高出面板元器件3~5mm为宜）,固定在箱体操作面上,数量为2条，再用不小于5mm珍珠棉紧密缠裹箱体一层后用PVC膜紧密缠裹，然后用包装带捆扎固定。包装带的数量为2道。5.3对于体形较大的户外开闭所和带开关电缆分接箱，用成型泡沫防护四角，当长度超过2米时在中间加护角，不得用废旧纸板或劣质纸板，再用不小于5mm珍珠棉紧密缠裹箱体一层后用PVC膜紧密缠裹时，用厚度不小于5mm的瓦楞纸板防护棱边，然后用包装带捆扎固定，包装带的数量从地面起每隔400mm为一道。5.4对于大型开闭所和箱变，则不需要包装，但在运输过程中底部必须与车体焊固，焊接时前后左右用5#角钢全焊，角钢与角钢之间的距离不大于800mm，焊接必须牢固，物流人员在运输前必须对其进行检查。焊接的数量根据设备的大小及重量而定。5.5PVC膜要缠裹紧密，包装带要捆扎牢固，不得使纸板松动、脱落。5.6要确保简易包装的产品在装卸和运输过程中不得受损。6.各种产品的简易包装示意图6.1中置柜的简易包装示意图：3第4页共18页打泡沫条（截面为85*65）的示意图打包装带的数量及尺寸图6.2低压抽屉柜（THMNS、THGCS、THGCK）的简易包装示意图：4第5页共18页打泡沫条（截面为85*65）的示意图打包装带的数量及尺寸图6.3低压固定柜GGD（含THMNS、THGCS、THGCK柜的固定安装5第6页共18页方式）的简易包装示意图：打泡沫条（截面为85*65）的示意图打包装带的数量及尺寸图6.4低压户内户外分接箱的简易包装示意图：6.4.1对于面板有批示灯按键等元件（高度小于1000mm）。6第7页共18页打泡沫条（截面为85*65）的示意图打包装带的数量及尺寸图注意：对于面板无指示灯、按纽等元...
