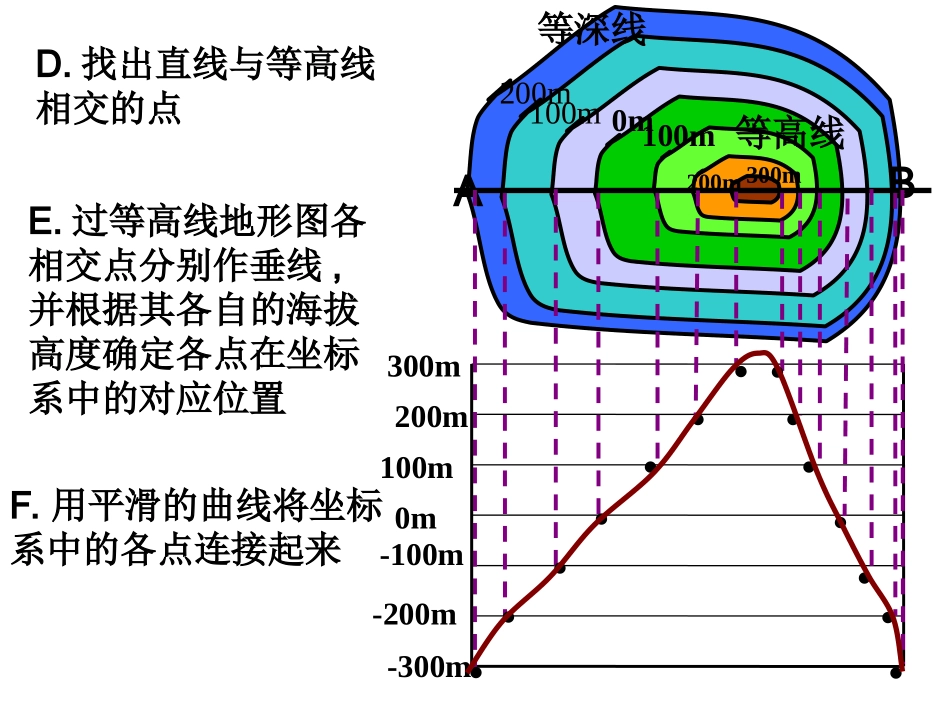

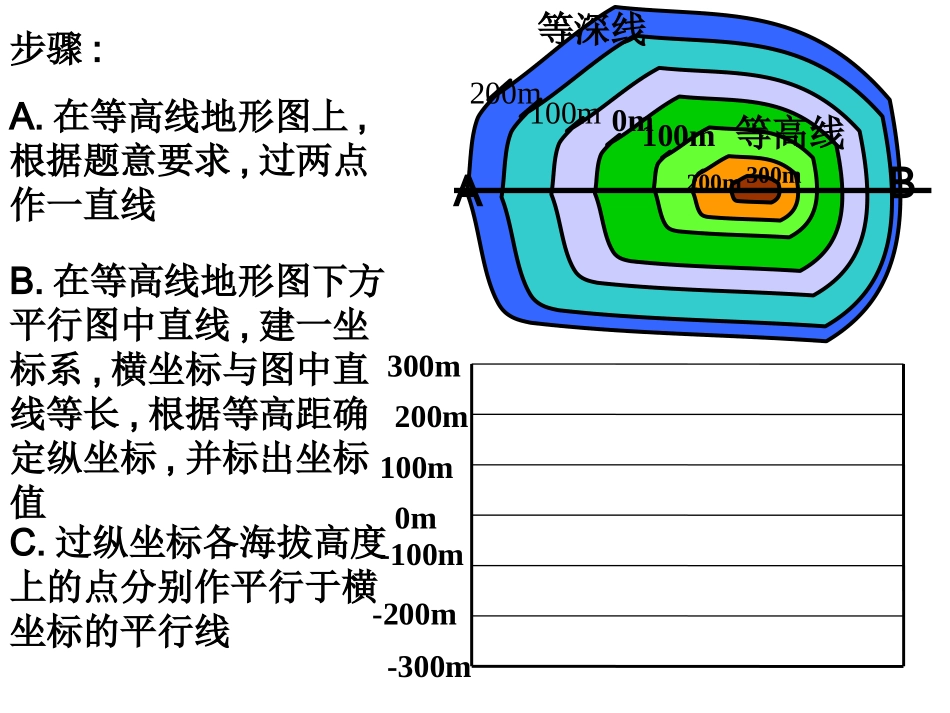

地形剖面图的绘制200250300350200m300m100m0m100m200m等高线等深线200m步骤:A.在等高线地形图上,根据题意要求,过两点作一直线ABB.在等高线地形图下方平行图中直线,建一坐标系,横坐标与图中直线等长,根据等高距确定纵坐标,并标出坐标值C.过纵坐标各海拔高度上的点分别作平行于横坐标的平行线-200m-100m0m100m200m300m-300m200m300m100m0m100m200m等高线等深线200mAB-200m-100m0m100m200m300m-300mD.找出直线与等高线相交的点E.过等高线地形图各相交点分别作垂线,并根据其各自的海拔高度确定各点在坐标系中的对应位置●●●●●●●●●●●●●●F.用平滑的曲线将坐标系中的各点连接起来-200m-100m0m100m200m300m300m200m100m0m100m200m等高线等深线最高处[300，400）最低处（-400，-300]等高线剖面图的画法●●●●●●●●●●●●●●
