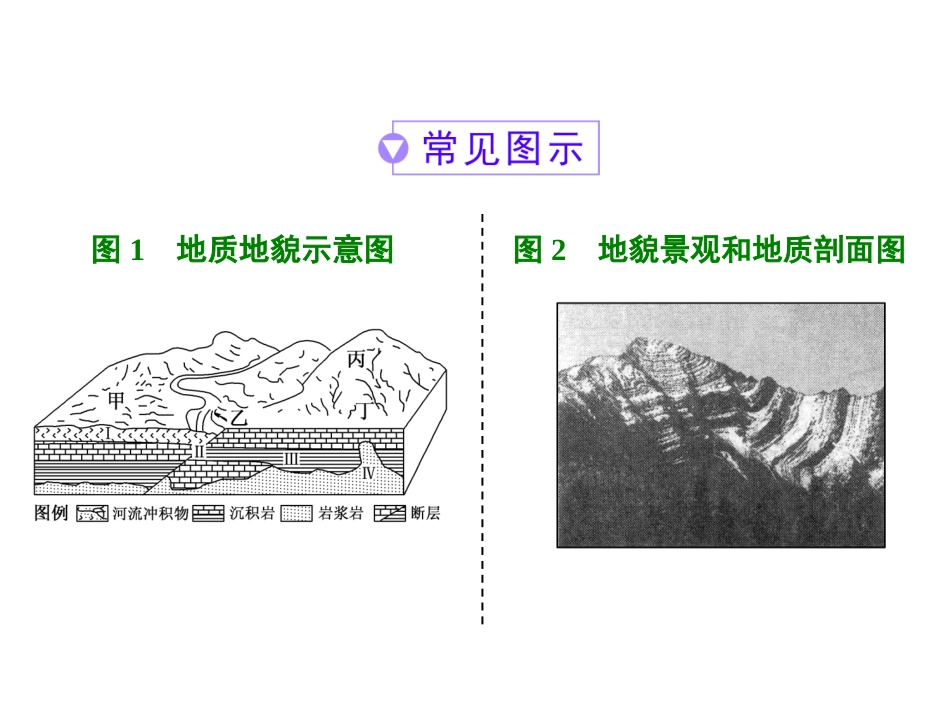

地质剖面图的判读地质剖面图是对某一地质构造所作的垂直剖面图，包括：图1地质地貌示意图图2地貌景观和地质剖面图图3褶皱和断层构造示意图判断内容主要是根据地质剖面图判读地球内部的圈层构造、背斜和向斜的形态特征、地层形态和发展演变等，或分析并判断该地区的岩石类型及其矿产分布状况等。地质剖面图既可以体现静态的结构特征，也可以反映动态的演变过程。正确判读的关键是明确各种地质构造、地壳运动和岩石圈物质循环过程。1．岩层新老关系的判断方法(1)根据地层层序律确定：一般岩层越老，其位置越靠下，岩层越新，其位置越靠上，即越接近地表。如图1中Ⅲ岩层位置靠下，岩层较老；Ⅰ岩层位置靠上，岩层较新。(2)根据生物进化规律判断；由于生物进化总是由简单到复杂，由低级到高级，因此保存复杂、高级生物化石的岩层总比那些保存简单、低级生物化石的岩层新。图1地质地貌示意图(3)根据岩层的接触关系确定，岩浆岩可以按照其与沉积岩的关系来判断，喷出岩的形成晚于其所切穿的岩层，侵入岩晚于其所在的岩层。如图1中Ⅳ岩层形成晚于其所切穿的岩层Ⅲ和Ⅱ。变质岩是在变质作用下形成的，而这多是在岩浆活动的影响下形成的，因而变质岩的形成晚于与其相邻的岩浆岩。图1地质地貌示意图2．地质构造的判断方法(1)看岩层是否连续，褶皱由连续的褶曲组成。如图3中的乙、丙为由连续的褶曲组成的褶皱。(2)看岩层的形态和地貌形态：岩层向上拱起一般为背斜，未侵蚀前常成山岭(如图3中乙)；岩层向下弯曲一般为向斜，未侵蚀前常成谷地或盆地(如图3中丙)。图3褶皱和断层构造示意图(3)看岩层的新老关系：核老翼新为背斜，核新翼老为向斜，这是判断背斜与向斜最可靠的依据。(4)看岩层是否受力破裂且沿断裂面有明显的相对位移，即岩块是否有相对上升或下降运动，如图1中Ⅱ处、图3中甲处均为断层。若只有破裂而无位移，只能称为断裂而不能称为断层。图1地质地貌示意图图3褶皱和断层构造示意图3．地壳运动性质的判断方法(1)褶皱、断层的存在说明经历了地壳的水平(或垂直)运动。如图1中的断层，岩层未发生弯曲，说明经历了垂直运动；图1地质地貌示意图图2中的褶皱、图3中的褶皱和断层，都说明该地经历了水平挤压作用。图2地貌景观和地质剖面图图3褶皱和断层构造示意图(2)有沉积岩层或沉积物说明经历了沉积作用且沉积时地势低洼，也可能伴随着下降运动。如图1中左侧岩层Ⅰ的存在。图1地质地貌示意图图2、图3中的各岩层都说明经历了沉积作用。(3)若某个年代的岩层缺失，说明该年代该地区地壳上升没有接受沉积，或者说明该年代地壳下沉形成了沉积岩，后来该地地壳上升，形成的岩层又被侵蚀掉。图2地貌景观和地质剖面图图3褶皱和断层构造示意图[典例]下图为某区域地质剖面示意图。图中甲地层褶皱后，该区域先后发生了()A．沉积作用、侵蚀作用、岩浆侵入B．岩浆侵入、侵蚀作用、沉积作用C．岩浆侵入、沉积作用、侵蚀作用D．侵蚀作用、沉积作用、岩浆侵入[审答规范培养]1．从文字材料中获取信息甲处为沉积岩层Ⅱ，在经历了地壳的作用后形成了褶皱。2．从图表中获取信息水平挤压[答案]D[对点训练]1．右图为某地地质地貌示意图，图中丁处为流动沙丘。读图回答(1)～(2)题。(1)图中甲、乙、丙三岩层形成的先后顺序为()A．甲、乙、丙B．甲、丙、乙C．乙、丙、甲D．乙、甲、丙(2)图中发生过的地质作用不能确定的是()A．水平拉伸作用B．岩浆活动C．变质作用D．堆积作用解析：第(1)题，一般情况下下部的岩层先形成，即乙岩层先形成，而后形成丙岩层，甲岩层为花岗岩，花岗岩是岩浆侵入乙、丙两岩层形成的。第(2)题，图中花岗岩从地壳深处向上侵入，说明有岩浆活动；岩层断裂，说明有地壳运动；图中岩浆岩与石灰岩等的交界处受岩浆的高温作用及地壳内部的高压作用，形成大理岩(变质岩)，说明有变质作用；沙丘是由风力堆积作用形成的；不能确定图中是否发生了水平拉伸作用。答案：(1)C(2)A2．(2017·昆明模拟)读某地层剖面结构示意图，完成(1)～(2)题。(1)图中地质过程按从早到晚的顺序排列正确的是()A．断层、恐龙残骸沉积、甲处岩浆侵入、三叶虫残骸沉积、大型哺乳动物化石B．甲处岩浆侵入、三叶虫残骸沉积、恐...
