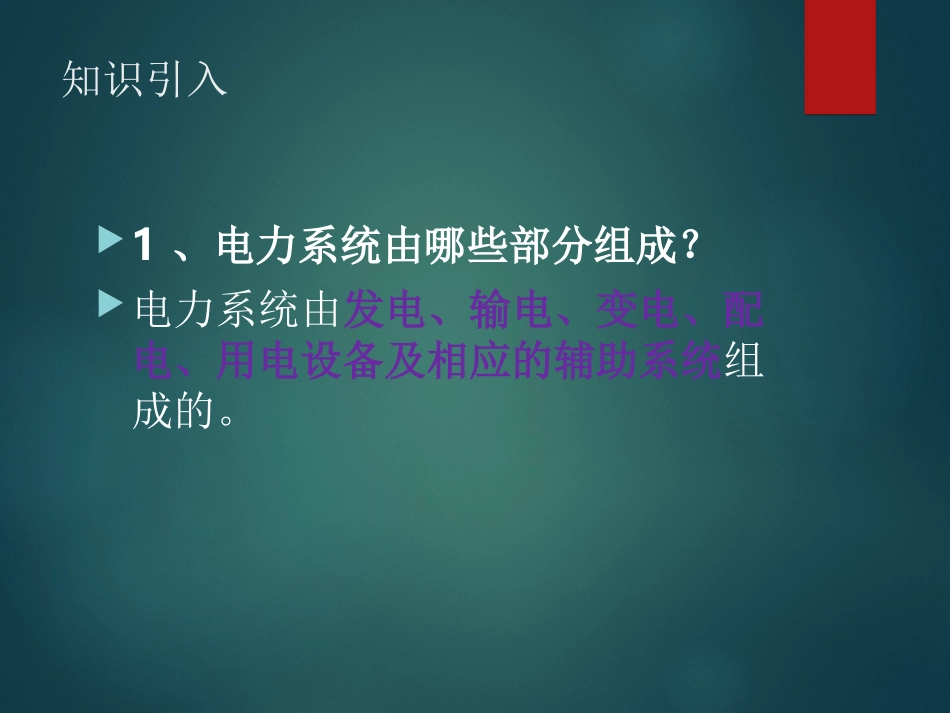

发电厂二次系统端子排及原理图检修一班：高阳涛知识引入1、电力系统由哪些部分组成？电力系统由发电、输电、变电、配电、用电设备及相应的辅助系统组成的。知识引入2、发电厂和变电所的电气设备分为一次设备和二次设备。一次设备、二次设备的定义是什么，分别包括哪些设备？二次系统的地位如何？一次设备：（也称主设备）是构成电力系统的主体，它是直接生产、输送和分配电能的设备，包括(发电机、变压器、开关电器、电力线路、互感器、避雷器)等。特点：高电压、大电流二次设备：是对一次设备进行控制、调节、保护和监测的设备，它包括（测量表计、继电保护和自动装置、操作电器及直流电源设备）等。特点：低电压、小电流二次设备通过电压互感器和电流互感器与一次设备取得电的联系。知识引入一次系统：由一次设备及其相互连接的电气回路构成。二次系统：由二次设备及其相互连接的电气回路构成。它是对(变配电所)一次系统进行监测、控制、调节和保护的系统。二次系统的地位：它是电力系统安全生产、经济运行、可靠供电的重要保障。（缺一不可）。知识引入二次系统的内容：互感器二次电路、控制系统、信号系统、测量系统、同步系统、保护系统、直流系统等。监测和控制技术发展的三个阶段：1.就地分散控制：是在被控对象所在地，运行人员就地对被控对象进行监视和控制。在大、中型发电厂和变电站中，只适用于6-10KV屋内配电装置主设备的控制。2.电气集中控制：是在主控制室或网络控制室，运行人员对全站的主要电气设备集中进行监视和控制。3.综合控制：是以电子计算机为核心，同时实现全站的监视、控制、测量、调节、保护、分析判断和计划决策等功能。一、二次电气图的基本知识列：10kV线路过流保护二次原理图及展开图1列：10kV线路过流保护二次接线图2一.电气图的分类1.系统图:采用方框符号、单线表示法等图示形式，表示系统、分系统、成套装置、设备、软件中各项目之间的主要关系和连接的相对简单的简图(见P96页)。特点：对内容的描述是概略的。2.功能图：用理论的或理想化的电路来详细表示系统、分系统、成套装置、设备、软件等的功能特性，而不必涉及功能如何实现的简图。特点：用于系统的设计，提供绘制电路图的依据。3.电路图：采用按功能布局排列的图形符号，详细表示系统、分系统、成套装置、设备、软件等项目等实际电路的简图。特点:与实际接线一一对应,便于详细理解电路的作用原理.4.接线图：表示一个装置或设备的连接关系的简图。特点：用于设备装配、安装时的布线，布缆、接线检查和维修使用。注：在二次回路的电气文件中，电路图是出现最多的一种。供配电系统的二次回路功能示意图过电流继电器低电压继电器过电压继电器常开接点（动合）常闭接点（动断）延时闭合常开接点延时断开常开接点延时闭合常闭接点延时断开常闭接点常开按钮常闭按钮电喇叭信号灯蜂鸣器电铃自动复归按钮二、电气图图形符号、文字符号1.二次回路常用标准文字符号（见P134）：2.二次回路常用标准图形符号（见P118）：三.项目代号为了便于查找、区分各种图形符号所表示的设备、装置、元器件等，需采用一种特殊代码将其标注在各个图形符号近旁，以便在图形符号与实物之间建立一一对应关系。（一）项目代号的构成(4个代号段)=T2+P126-K5:13各代号段前缀符号第1段高层第2段位置第3段种类第4段端子1.高层代号：可清楚地表明某个项目在系统中属于哪一部分.如“=S1”表示较高层次的装置S1。S1系统第2个断路器QF2，可表示为=S1-QF2；2.位置代号：按规定，位置代号以项目的实际位置（如区、室等）编号表示，用前缀“+”加数字或字母表示，可以有多项组成，如+3+A+5，表示3号室内A列第5号屏。3.种类代号：一个电气装置一般有多种类型的电器元件组成，如继电器，熔断器等，为明确识别这些器件（项目）所属种类，设置了种类代号，用前缀“—”加种类代号和数字表示，如“-K1”表示顺序编号为1的继电器。常用种类代号见本节前所列电气设备文字符号表。4.端子代号：用来识别电器、器件连接端子的代号。用前缀“：”加端子代号字母和端子数字编号，如“—Q1：2”表示开关（隔离）Q1的...
