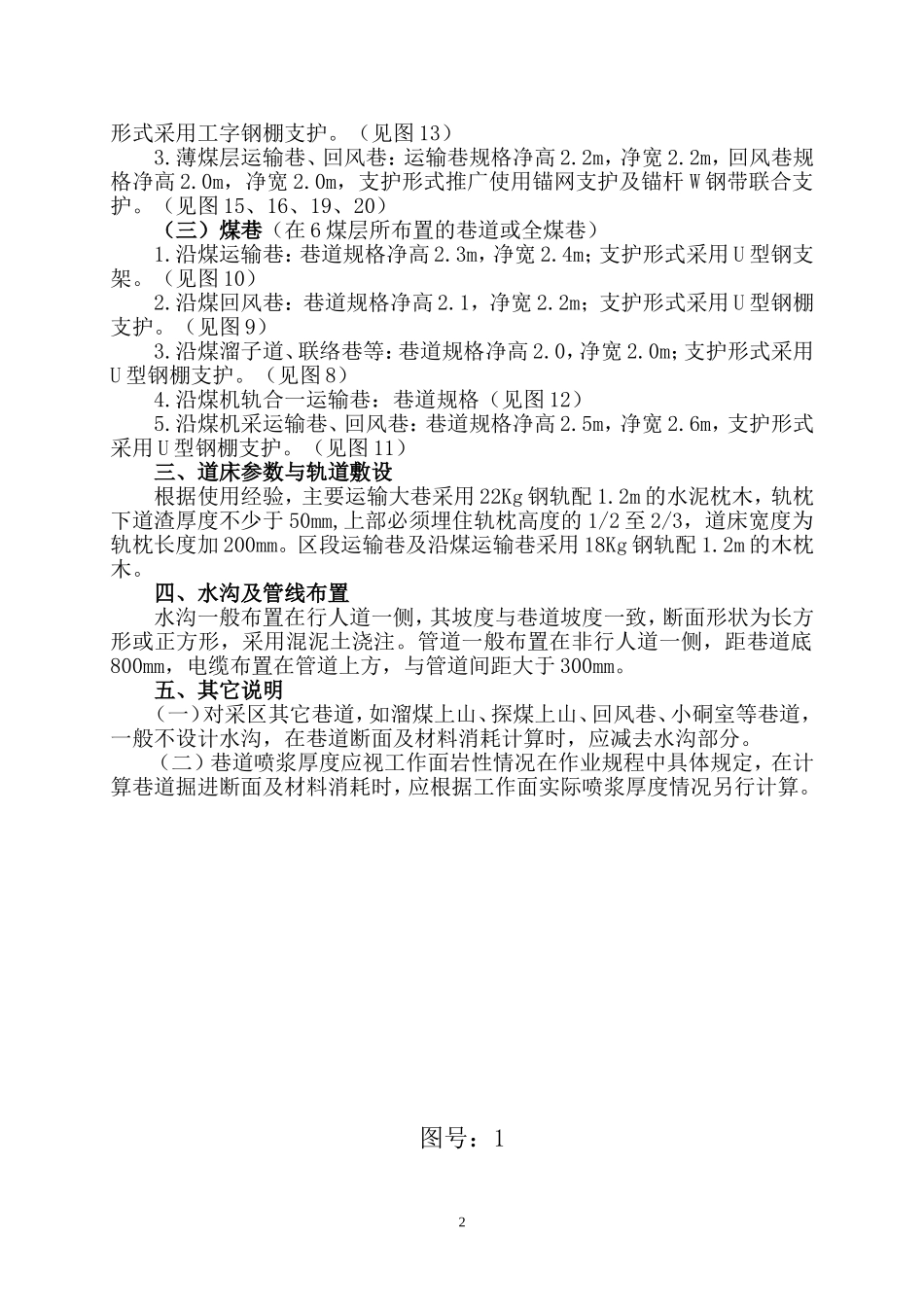

巷道断面图册说明一、巷道断面形状及支护形式根据矿区的地质特征、巷道的用途、服务年限以及各矿井巷道使用实践，兴源矿区矿井巷道的岩巷一般采用半园拱锚（锚网）喷支护，半煤巷一般采用梯形金属支护或U型金属支护，煤巷一般采用U型金属支护。二、巷道断面尺寸主要根据《煤矿安全规程》的有关规定、矿井目前在用运输设备尺寸（8吨蓄电池电机车，轨距600，长×宽×高=2000×880×1550；1吨固定矿车，轨距600，长×宽×高=4500×1060×1150）及未来推行采掘机械化主要设备尺寸，行人宽度和安全间隙等，并满足矿井工作面风量需要进行设计，根据实践使用经验，矿井巷道断面尺寸一般确定为：（一）岩巷1.主要运输巷：水平顶（底）运输大巷、主运输石门、采区轨道上山，巷道规格要求净高不小于2.5m，净宽不小于2.6m。支护形式：对稳定、稳定性较好岩层直接喷浆支护，喷浆厚度分别为20-30mm和50-70mm,对中等稳定或稳定性较差岩层，采用锚网喷支护。（见图4）2.车场及硐室：机采工作面采区上、中部车场、区段运输石门（无机车运行），巷道规格净高不小于2.5m,净宽不小于3.2m；水平运输大巷车场、采区变电所及采区下部车场（有机车运行），巷道规格净高不小于2.8m，净宽不小于3.6m；中央变电所，巷道规格净高不小于3.0m，净宽不小于4.0m。支护形式：对稳定、稳定性较好岩层直接喷浆支护，喷浆厚度分别为20-30mm和70-100mm，对中等稳定或稳定性较差岩层，采用锚网喷支护。（见图5、6、7）3.区段运输中巷：区段顶（底）运输巷、石门，巷道规格要求净高不小于2.4m，净宽不小于2.4m；支护形式：对稳定、稳定性较好岩层直接喷浆支护，喷浆厚度分别为20-30mm和50-70mm,对中等稳定或稳定性较差岩层，采用锚网喷支护。（见图3）4.采区岩石上山：为采区溜煤、通风、行人服务。巷道规格要求净高不小于2.2m，净宽不小于2.2m。支护形式：对稳定、稳定性较好岩层直接喷浆支护，喷浆厚度分别为20-30mm和50-70mm,对中等稳定或稳定性较差岩层，采用锚网喷支护。（见图2）5.采区其它巷道：为一个采煤工作面服务的溜煤上山、探煤上山、回风巷、小硐室，巷道规格要求净高不小于1.8m，净宽不小于2.0m。支护形式：对稳定、稳定性较好岩层直接喷浆支护（喷浆厚度分别为20-30mm和50-70mm）或扯中榴支护,对中等稳定或稳定性较差岩层，采用锚网喷支护或架棚支护（见图1、13、17）（二）半煤巷（在2、3、5煤层所布置的巷道）1.薄煤层沿煤运输巷：巷道规格净高不小于2.0m，上宽1.8m，下宽2.4m；支护形式采用工字钢棚支护。（见图14）2.薄煤层沿煤回风巷：巷道规格净高1.8m，上宽1.6m，下宽2.2m，支护1形式采用工字钢棚支护。（见图13）3.薄煤层运输巷、回风巷：运输巷规格净高2.2m，净宽2.2m，回风巷规格净高2.0m，净宽2.0m，支护形式推广使用锚网支护及锚杆W钢带联合支护。（见图15、16、19、20）（三）煤巷（在6煤层所布置的巷道或全煤巷）1.沿煤运输巷：巷道规格净高2.3m，净宽2.4m；支护形式采用U型钢支架。（见图10）2.沿煤回风巷：巷道规格净高2.1，净宽2.2m；支护形式采用U型钢棚支护。（见图9）3.沿煤溜子道、联络巷等：巷道规格净高2.0，净宽2.0m；支护形式采用U型钢棚支护。（见图8）4.沿煤机轨合一运输巷：巷道规格（见图12）5.沿煤机采运输巷、回风巷：巷道规格净高2.5m，净宽2.6m，支护形式采用U型钢棚支护。（见图11）三、道床参数与轨道敷设根据使用经验，主要运输大巷采用22Kg钢轨配1.2m的水泥枕木，轨枕下道渣厚度不少于50mm,上部必须埋住轨枕高度的1/2至2/3，道床宽度为轨枕长度加200mm。区段运输巷及沿煤运输巷采用18Kg钢轨配1.2m的木枕木。四、水沟及管线布置水沟一般布置在行人道一侧，其坡度与巷道坡度一致，断面形状为长方形或正方形，采用混泥土浇注。管道一般布置在非行人道一侧，距巷道底800mm，电缆布置在管道上方，与管道间距大于300mm。五、其它说明（一）对采区其它巷道，如溜煤上山、探煤上山、回风巷、小硐室等巷道，一般不设计水沟，在巷道断面及材料消耗计算时，应减去水沟部分。（二）巷道喷浆厚度应视工作面岩性情况在作业规程中具体规定，在计算巷道掘进断面及材料消耗时，应根据...
