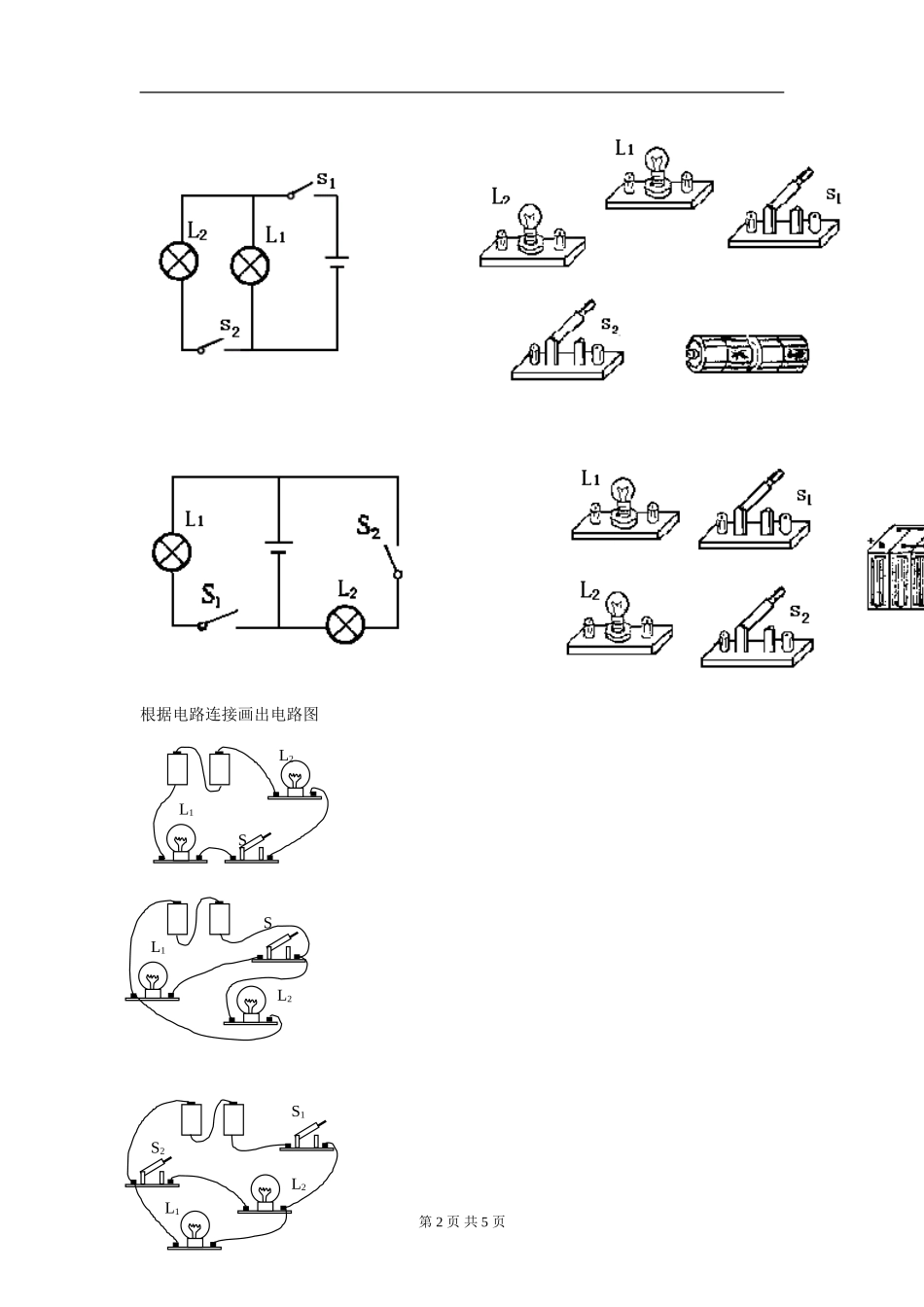

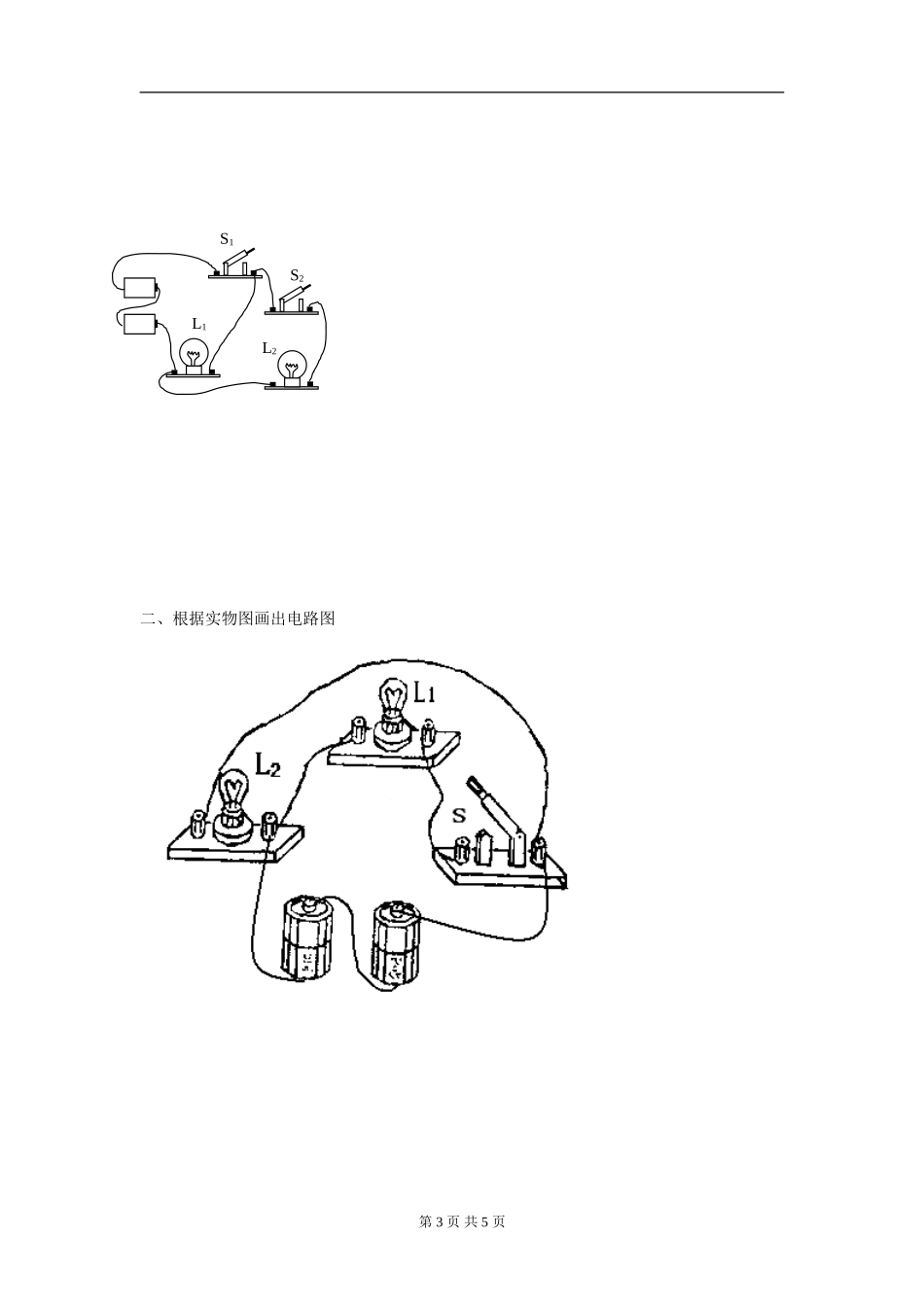

第1页共5页初三年级物理-电路图与实物图转换知识归纳：一、根据电路图画出实物图第2页共5页根据电路连接画出电路图L1L2S1S2SL1L2L1L2S第3页共5页二、根据实物图画出电路图S1S2L1L2第4页共5页第5页共5页三、按要求设计电路1．三盏灯并联2．将图4-14中实物，根据要求连成电路，并在右边方框中画出相应的电路图．要求Ll与L2串联，开关S1闭合，S2断开时，Ll、L2都发光；开关S1和S2都闭合时只有L2发光，Ll不发光．3．如图1一1一7，现有三只灯泡、两个开关、一个电源和导线若干．(1）要求三只灯并联，S1、S2都断开时，只有灯Ll亮；闭合S1，断开S2时，灯Ll和L2亮；S1、S2都闭合，三灯都亮．按上述要求画出电路图．(2）根据电路图连接实物．
