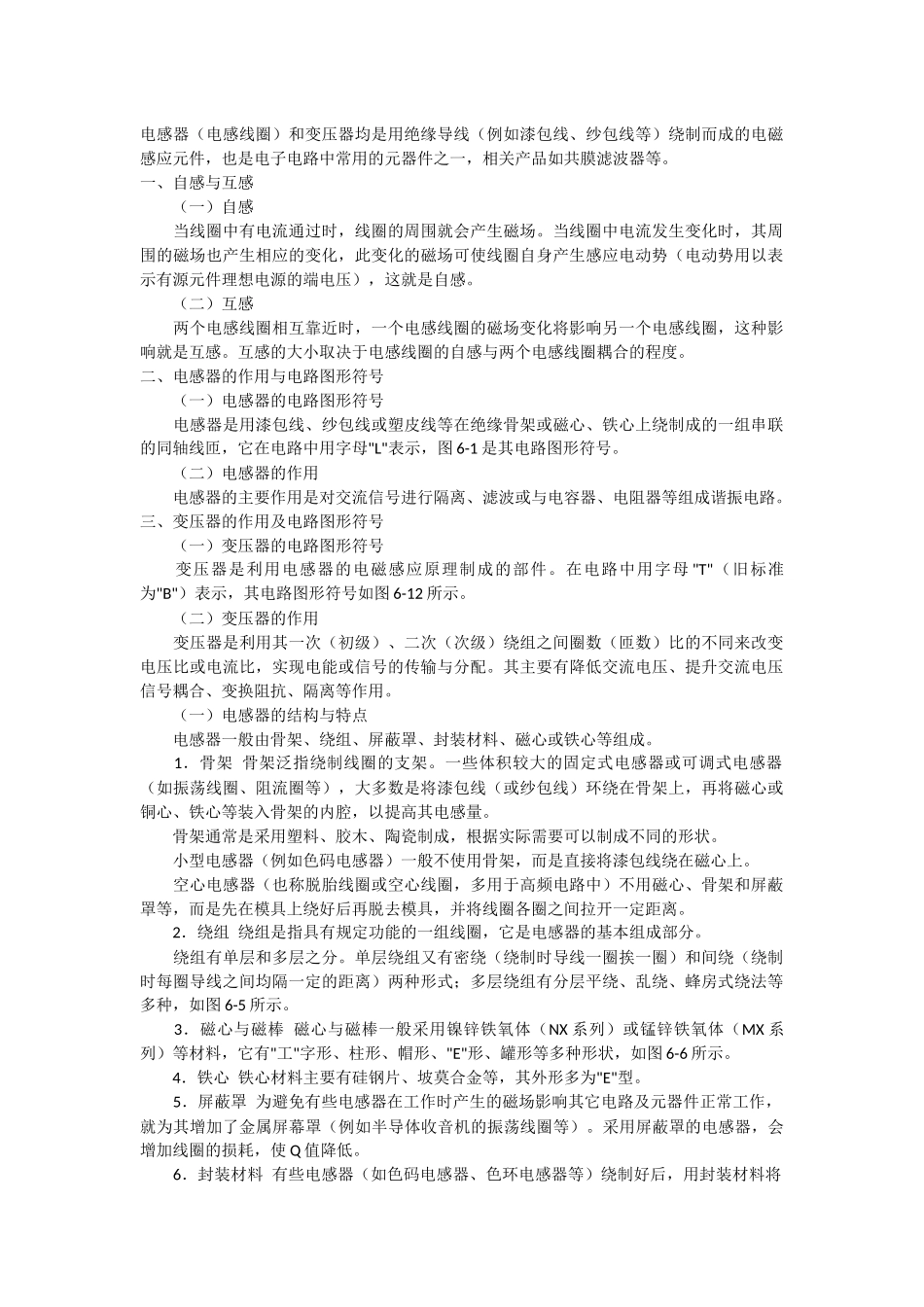

电感的作用及用途及经验计算公式_第1页
1/13

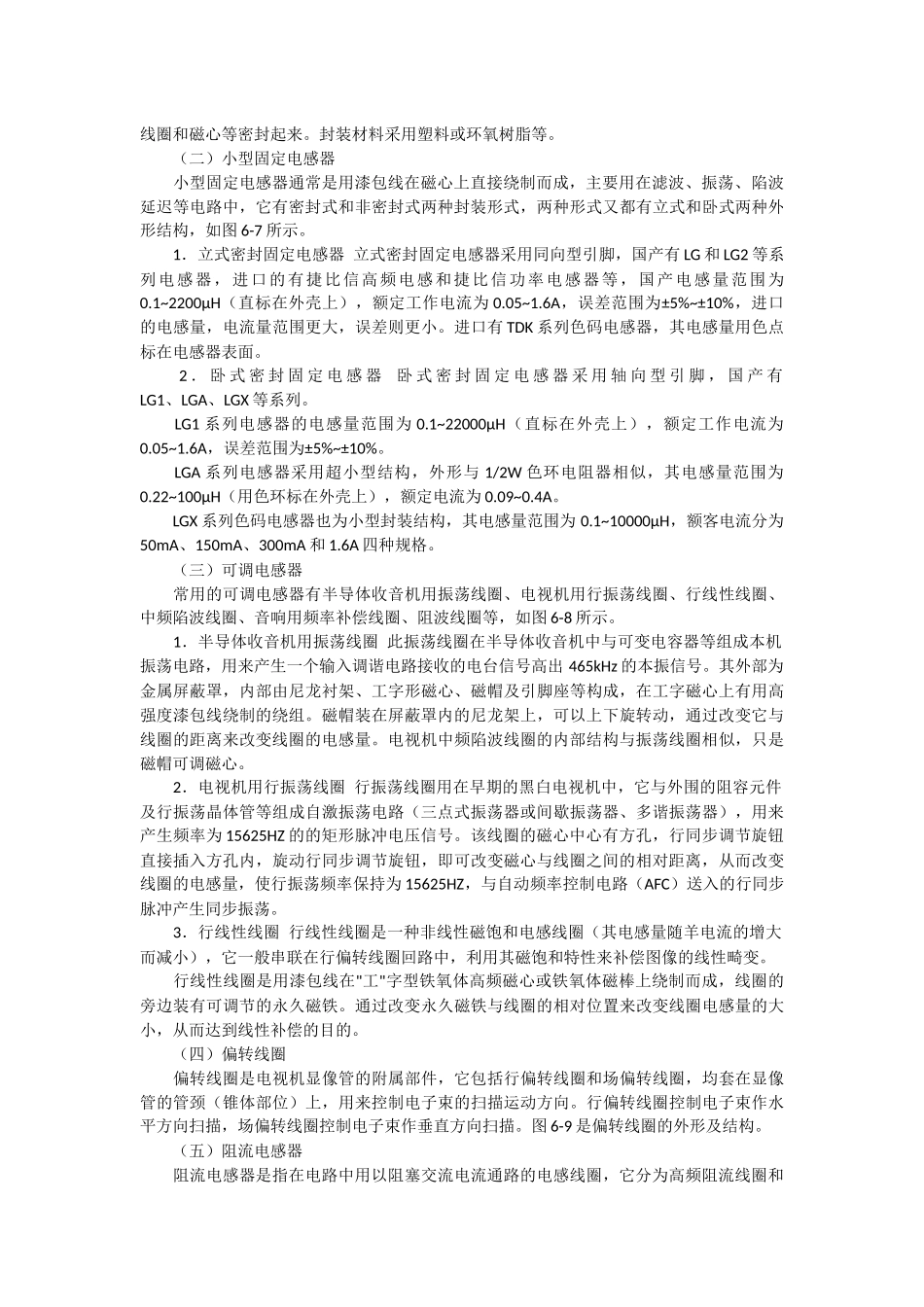

电感的作用及用途及经验计算公式_第2页
2/13

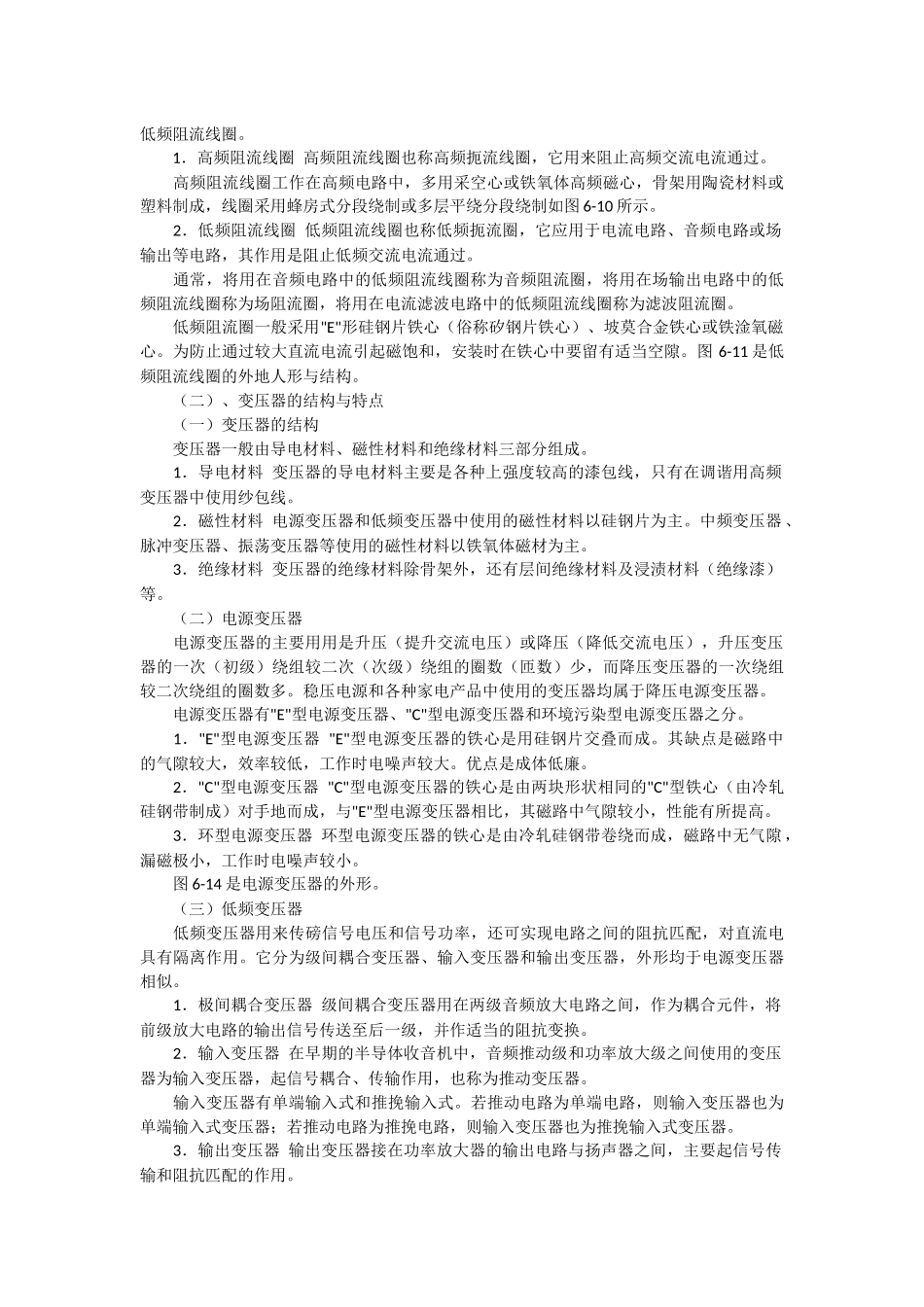

电感的作用及用途及经验计算公式_第3页
3/13
电感器(电感线圈)和变压器均是用绝缘导线(例如漆包线、纱包线等)绕制而成的电磁感应元件,也是电子电路中常用的元器件之一,相关产品如共膜滤波器等。一、自感与互感(一)自感当线圈中有电流通过时,线圈的周围就会产生磁场。当线圈中电流发生变化时,其周围的磁场也产生相应的变化,此变化的磁场可使线圈自身产生感应电动势(电动势用以表示有源元件理想电源的端电压),这就是自感。(二)互感两个电感线圈相互靠近时,一个电感线圈的磁场变化将影响另一个电感线圈,这种影响就是互感。互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度。二、电感器的作用与电路图形符号(一)电感器的电路图形符号电感器是用漆包线、纱包线或塑皮线等在绝缘骨架或磁心、铁心上绕制成的一组串联的同轴线匝,它在电路中用字母"L"表示,图6-1是其电路图形符号。(二)电感器的作用电感器的主要作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。三、变压器的作用及电路图形符号(一)变压器的电路图形符号变压器是利用电感器的电磁感应原理制成的部件。在电路中用字母"T"(旧标准为"B")表示,其电路图形符号如图6-12所示。(二)变压器的作用变压器是利用其一次(初级)、二次(次级)绕组之间圈数(匝数)比的不同来改变电压比或电流比,实现电能或信号的传输与分配。其主要有降低交流电压、提升交流电压信号耦合、变换阻抗、隔离等作用。(一)电感器的结构与特点电感器一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。1.骨架骨架泛指绕制线圈的支架。一些体积较大的固定式电感器或可调式电感器(如振荡线圈、阻流圈等),大多数是将漆包线(或纱包线)环绕在骨架上,再将磁心或铜心、铁心等装入骨架的内腔,以提高其电感量。骨架通常是采用塑料、胶木、陶瓷制成,根据实际需要可以制成不同的形状。小型电感器(例如色码电感器)一般不使用骨架,而是直接将漆包线绕在磁心上。空心电感器(也称脱胎线圈或空心线圈,多用于高频电路中)不用磁心、骨架和屏蔽罩等,而是先在模具上绕好后再脱去模具,并将线圈各圈之间拉开一定距离。2.绕组绕组是指具有规定功能的一组线圈,它是电感器的基本组成部分。绕组有单层和多层之分。单层绕组又有密绕(绕制时导线一圈挨一圈)和间绕(绕制时每圈导线之间均隔一定的距离)两种形式;多层绕组有分层平绕、乱绕、蜂房式绕法等多种,如图6-5所示。3.磁心与磁棒磁心与磁棒一般采用镍锌铁氧体(NX系列)或锰锌铁氧体(MX系列)等材料,它有"工"字形、柱形、帽形、"E"形、罐形等多种形状,如图6-6所示。4.铁心铁心材料主要有硅钢片、坡莫合金等,其外形多为"E"型。5.屏蔽罩为避免有些电感器在工作时产生的磁场影响其它电路及元器件正常工作,就为其增加了金属屏幕罩(例如半导体收音机的振荡线圈等)。采用屏蔽罩的电感器,会增加线圈的损耗,使Q值降低。6.封装材料有些电感器(如色码电感器、色环电感器等)绕制好后,用封装材料将线圈和磁心等密封起来。封装材料采用塑料或环氧树脂等。(二)小型固定电感器小型固定电感器通常是用漆包线在磁心上直接绕制而成,主要用在滤波、振荡、陷波延迟等电路中,它有密封式和非密封式两种封装形式,两种形式又都有立式和卧式两种外形结构,如图6-7所示。1.立式密封固定电感器立式密封固定电感器采用同向型引脚,国产有LG和LG2等系列电感器,进口的有捷比信高频电感和捷比信功率电感器等,国产电感量范围为0.1~2200μH(直标在外壳上),额定工作电流为0.05~1.6A,误差范围为±5%~±10%,进口的电感量,电流量范围更大,误差则更小。进口有TDK系列色码电感器,其电感量用色点标在电感器表面。2.卧式密封固定电感器卧式密封固定电感器采用轴向型引脚,国产有LG1、LGA、LGX等系列。LG1系列电感器的电感量范围为0.1~22000μH(直标在外壳上),额定工作电流为0.05~1.6A,误差范围为±5%~±10%。LGA系列电感器采用超小型结构,外形与1/2W色环电阻器相似,其电感量范围为0.22~100μH(用色环标在外壳上),额定电流为0.09~0.4A。LGX系列色码电感器也为小型封装结构,其电感量范围...
