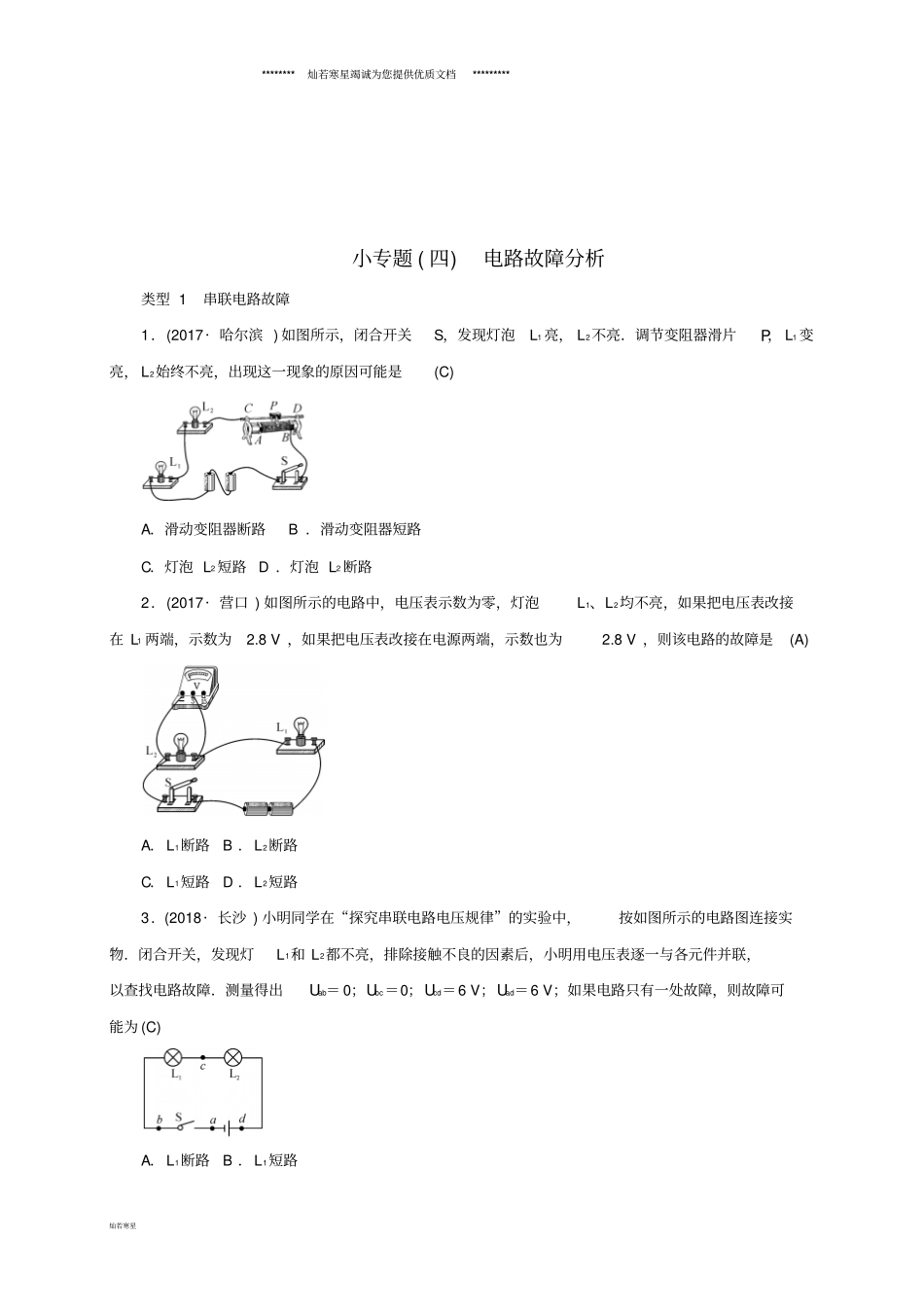

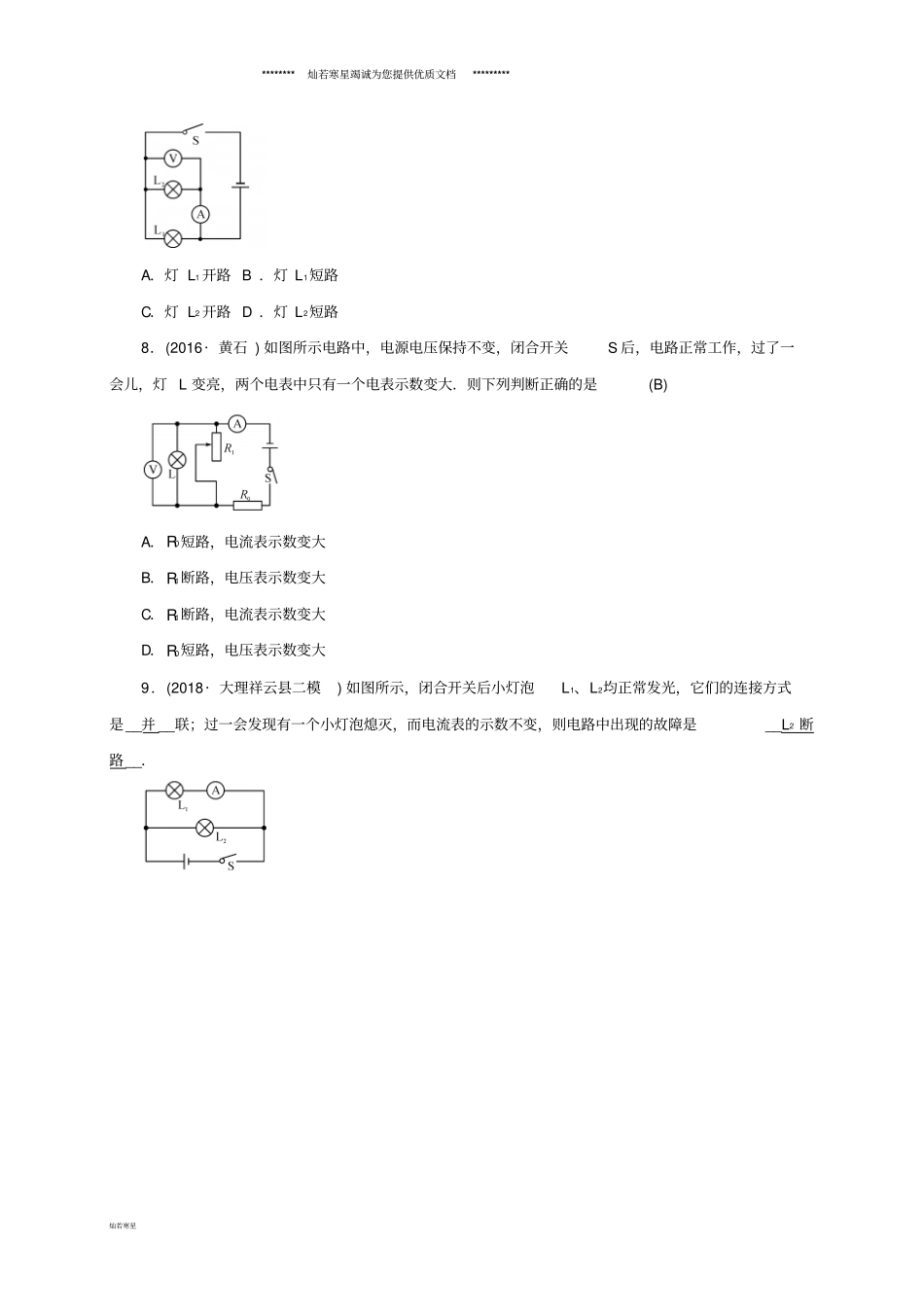

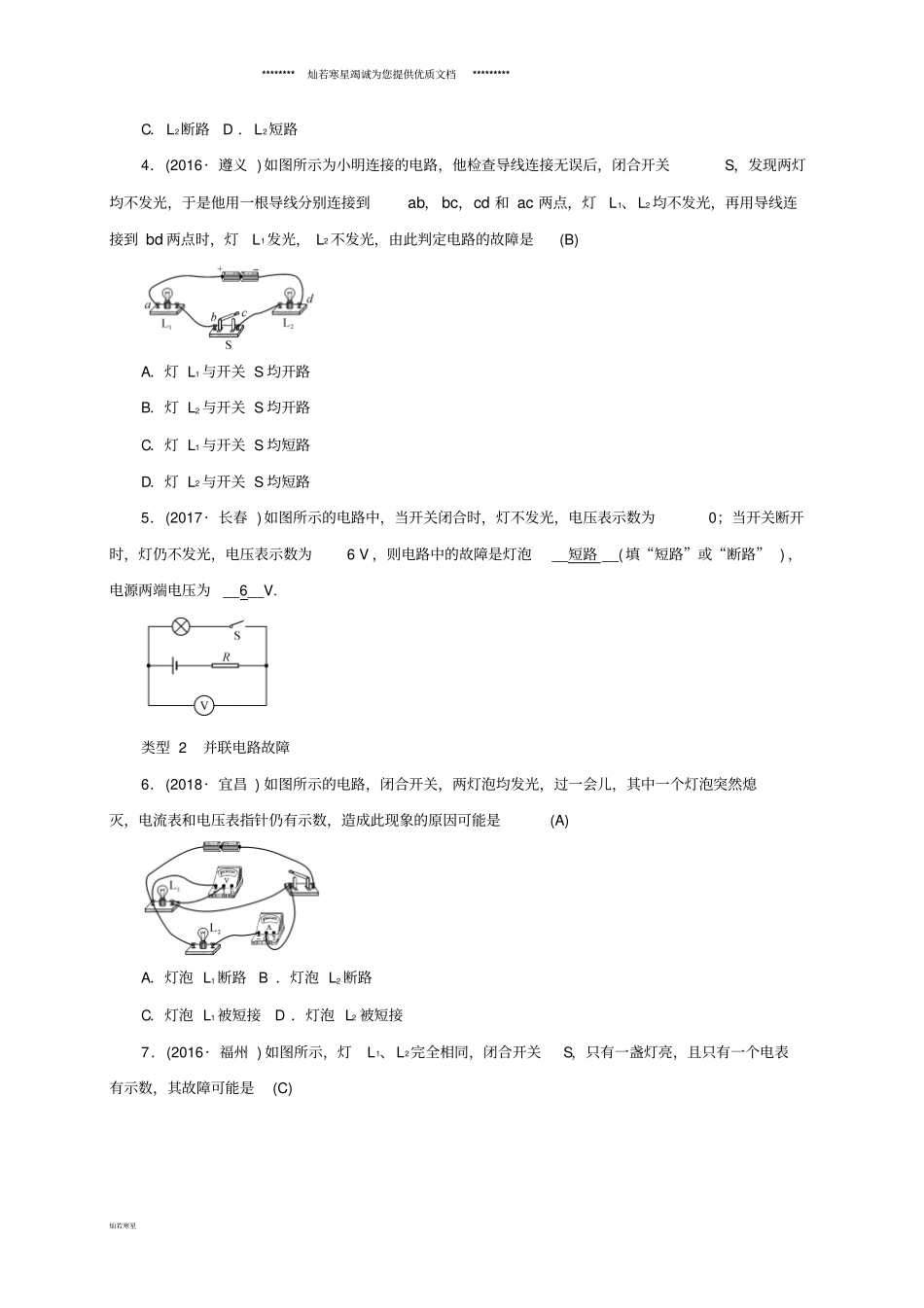

********灿若寒星竭诚为您提供优质文档*********灿若寒星小专题(四)电路故障分析类型1串联电路故障1．(2017·哈尔滨)如图所示，闭合开关S，发现灯泡L1亮，L2不亮．调节变阻器滑片P，L1变亮，L2始终不亮，出现这一现象的原因可能是(C)A．滑动变阻器断路B．滑动变阻器短路C．灯泡L2短路D．灯泡L2断路2．(2017·营口)如图所示的电路中，电压表示数为零，灯泡L1、L2均不亮，如果把电压表改接在L1两端，示数为2.8V，如果把电压表改接在电源两端，示数也为2.8V，则该电路的故障是(A)A．L1断路B．L2断路C．L1短路D．L2短路3．(2018·长沙)小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物．闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与各元件并联，以查找电路故障．测量得出Uab＝0；Ubc＝0；Ucd＝6V；Uad＝6V；如果电路只有一处故障，则故障可能为(C)A．L1断路B．L1短路********灿若寒星竭诚为您提供优质文档*********灿若寒星C．L2断路D．L2短路4．(2016·遵义)如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab，bc，cd和ac两点，灯L1、L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障是(B)A．灯L1与开关S均开路B．灯L2与开关S均开路C．灯L1与开关S均短路D．灯L2与开关S均短路5．(2017·长春)如图所示的电路中，当开关闭合时，灯不发光，电压表示数为0；当开关断开时，灯仍不发光，电压表示数为6V，则电路中的故障是灯泡__短路__(填“短路”或“断路”)，电源两端电压为__6__V.类型2并联电路故障6．(2018·宜昌)如图所示的电路，闭合开关，两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，电流表和电压表指针仍有示数，造成此现象的原因可能是(A)A．灯泡L1断路B．灯泡L2断路C．灯泡L1被短接D．灯泡L2被短接7．(2016·福州)如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是(C)********灿若寒星竭诚为您提供优质文档*********灿若寒星A．灯L1开路B．灯L1短路C．灯L2开路D．灯L2短路8．(2016·黄石)如图所示电路中，电源电压保持不变，闭合开关S后，电路正常工作，过了一会儿，灯L变亮，两个电表中只有一个电表示数变大．则下列判断正确的是(B)A．R0短路，电流表示数变大B．R1断路，电压表示数变大C．R1断路，电流表示数变大D．R0短路，电压表示数变大9．(2018·大理祥云县二模)如图所示，闭合开关后小灯泡L1、L2均正常发光，它们的连接方式是__并__联；过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是__L2断路__．
