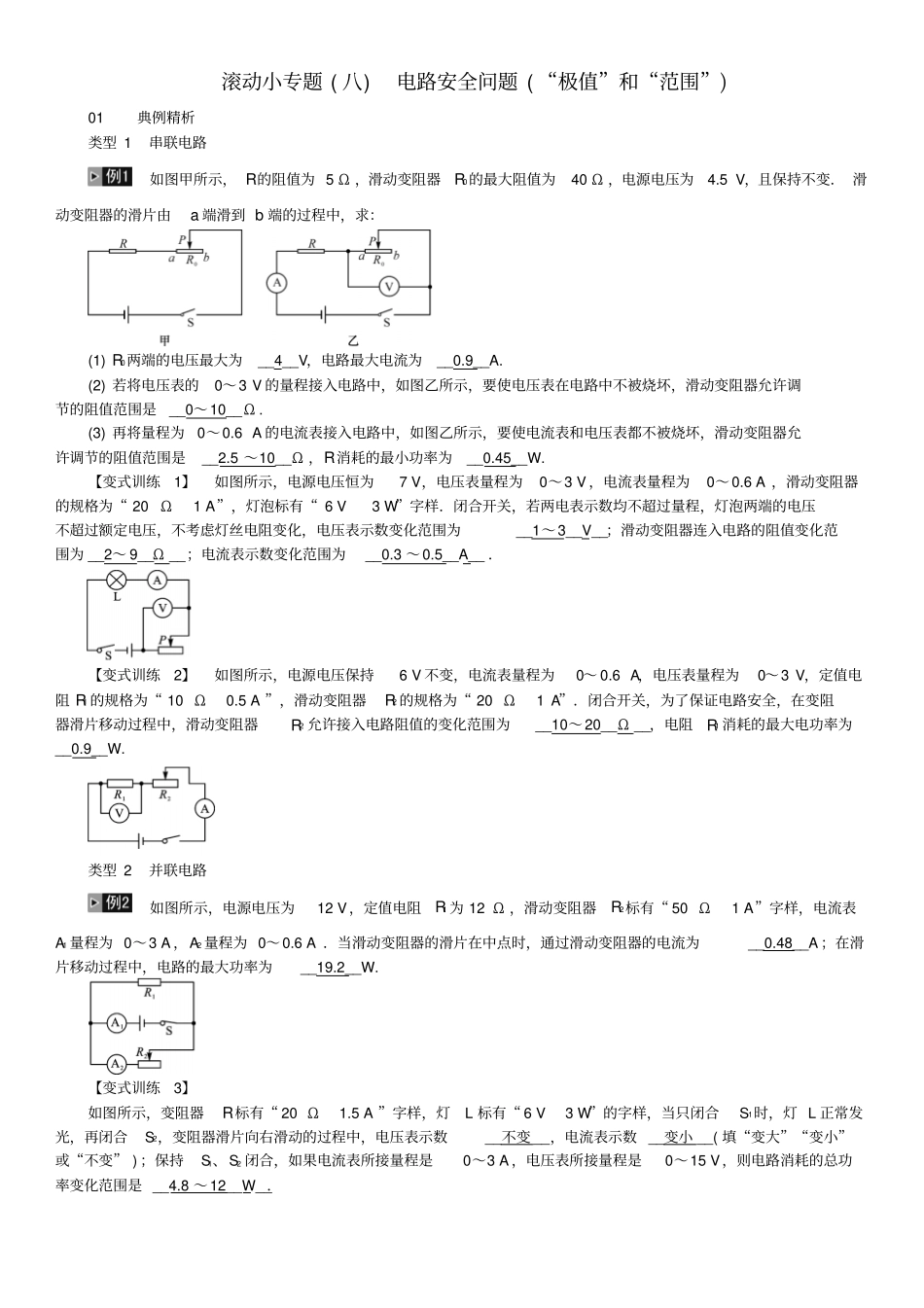

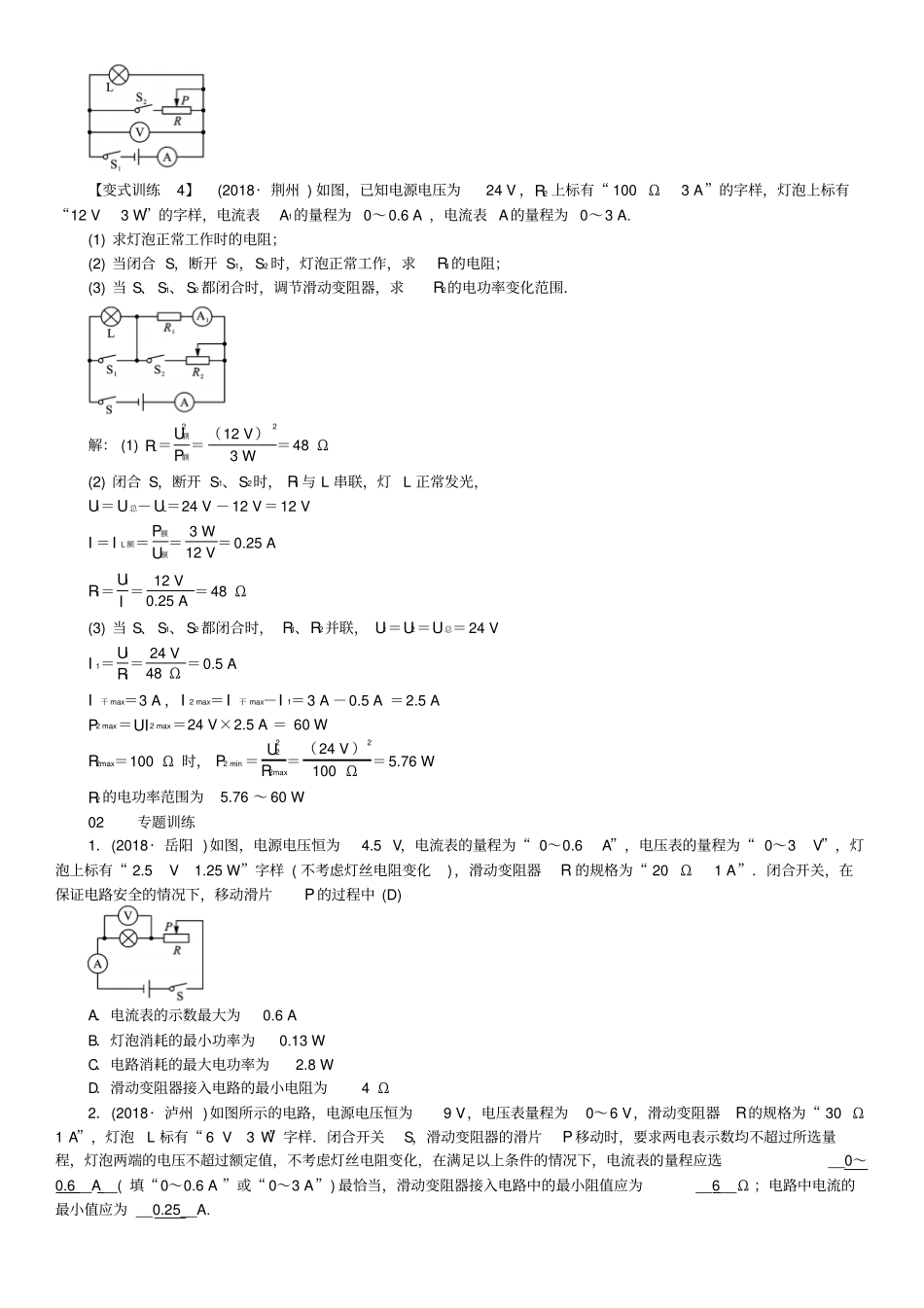

滚动小专题(八)电路安全问题(“极值”和“范围”)01典例精析类型1串联电路如图甲所示，R的阻值为5Ω，滑动变阻器R0的最大阻值为40Ω，电源电压为4.5V，且保持不变．滑动变阻器的滑片由a端滑到b端的过程中，求：(1)R0两端的电压最大为__4__V，电路最大电流为__0.9__A.(2)若将电压表的0～3V的量程接入电路中，如图乙所示，要使电压表在电路中不被烧坏，滑动变阻器允许调节的阻值范围是__0～10__Ω.(3)再将量程为0～0.6A的电流表接入电路中，如图乙所示，要使电流表和电压表都不被烧坏，滑动变阻器允许调节的阻值范围是__2.5～10__Ω，R消耗的最小功率为__0.45__W.【变式训练1】如图所示，电源电压恒为7V，电压表量程为0～3V，电流表量程为0～0.6A，滑动变阻器的规格为“20Ω1A”，灯泡标有“6V3W”字样．闭合开关，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，不考虑灯丝电阻变化，电压表示数变化范围为__1～3__V__；滑动变阻器连入电路的阻值变化范围为__2～9__Ω__；电流表示数变化范围为__0.3～0.5__A__．【变式训练2】如图所示，电源电压保持6V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω0.5A”，滑动变阻器R2的规格为“20Ω1A”．闭合开关，为了保证电路安全，在变阻器滑片移动过程中，滑动变阻器R2允许接入电路阻值的变化范围为__10～20__Ω__，电阻R1消耗的最大电功率为__0.9__W.类型2并联电路如图所示，电源电压为12V，定值电阻R1为12Ω，滑动变阻器R2标有“50Ω1A”字样，电流表A1量程为0～3A，A2量程为0～0.6A．当滑动变阻器的滑片在中点时，通过滑动变阻器的电流为__0.48__A；在滑片移动过程中，电路的最大功率为__19.2__W.【变式训练3】如图所示，变阻器R标有“20Ω1.5A”字样，灯L标有“6V3W”的字样，当只闭合S1时，灯L正常发光，再闭合S2，变阻器滑片向右滑动的过程中，电压表示数__不变__，电流表示数__变小__(填“变大”“变小”或“不变”)；保持S1、S2闭合，如果电流表所接量程是0～3A，电压表所接量程是0～15V，则电路消耗的总功率变化范围是__4.8～12__W__．【变式训练4】(2018·荆州)如图，已知电源电压为24V，R2上标有“100Ω3A”的字样，灯泡上标有“12V3W”的字样，电流表A1的量程为0～0.6A，电流表A的量程为0～3A.(1)求灯泡正常工作时的电阻；(2)当闭合S，断开S1，S2时，灯泡正常工作，求R1的电阻；(3)当S、S1、S2都闭合时，调节滑动变阻器，求R2的电功率变化范围．解：(1)RL＝U2额P额＝（12V）23W＝48Ω(2)闭合S，断开S1、S2时，R1与L串联，灯L正常发光，U1＝U总－UL＝24V－12V＝12VI＝IL额＝P额U额＝3W12V＝0.25AR1＝U1I＝12V0.25A＝48Ω(3)当S、S1、S2都闭合时，R1、R2并联，U1＝U2＝U总＝24VI1＝U1R1＝24V48Ω＝0.5AI干max＝3A，I2max＝I干max－I1＝3A－0.5A＝2.5AP2max＝UI2max＝24V×2.5A＝60WR2max＝100Ω时，P2min＝U22R2max＝（24V）2100Ω＝5.76WR2的电功率范围为5.76～60W02专题训练1．(2018·岳阳)如图，电源电压恒为4.5V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”，灯泡上标有“2.5V1.25W”字样(不考虑灯丝电阻变化)，滑动变阻器R的规格为“20Ω1A”．闭合开关，在保证电路安全的情况下，移动滑片P的过程中(D)A．电流表的示数最大为0.6AB．灯泡消耗的最小功率为0.13WC．电路消耗的最大电功率为2.8WD．滑动变阻器接入电路的最小电阻为4Ω2．(2018·泸州)如图所示的电路，电源电压恒为9V，电压表量程为0～6V，滑动变阻器R的规格为“30Ω1A”，灯泡L标有“6V3W”字样．闭合开关S，滑动变阻器的滑片P移动时，要求两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，在满足以上条件的情况下，电流表的量程应选__0～0.6__A__(填“0～0.6A”或“0～3A”)最恰当，滑动变阻器接入电路中的最小阻值应为__6__Ω；电路中电流的最小值应为__0.25__A.3．(2018·自贡)如图所示的电路中，电源电压为6V并保持不变，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A”，灯泡标有“5V2.5W”字样．闭合开关，将滑动变阻器的滑片移到最左端的位置，这...
