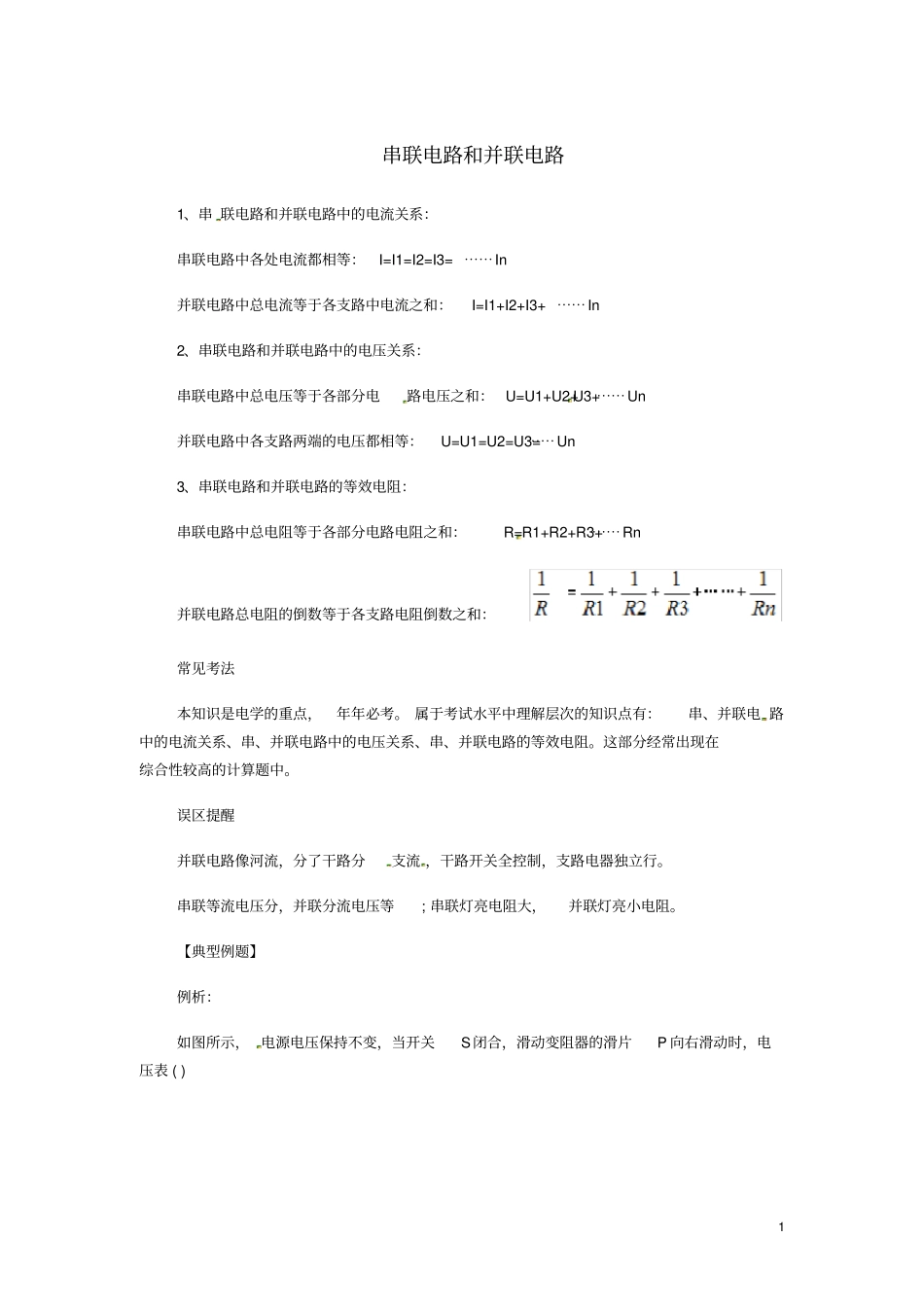

中考物理考点总结串联电路和并联电路的特点_第1页
1/2

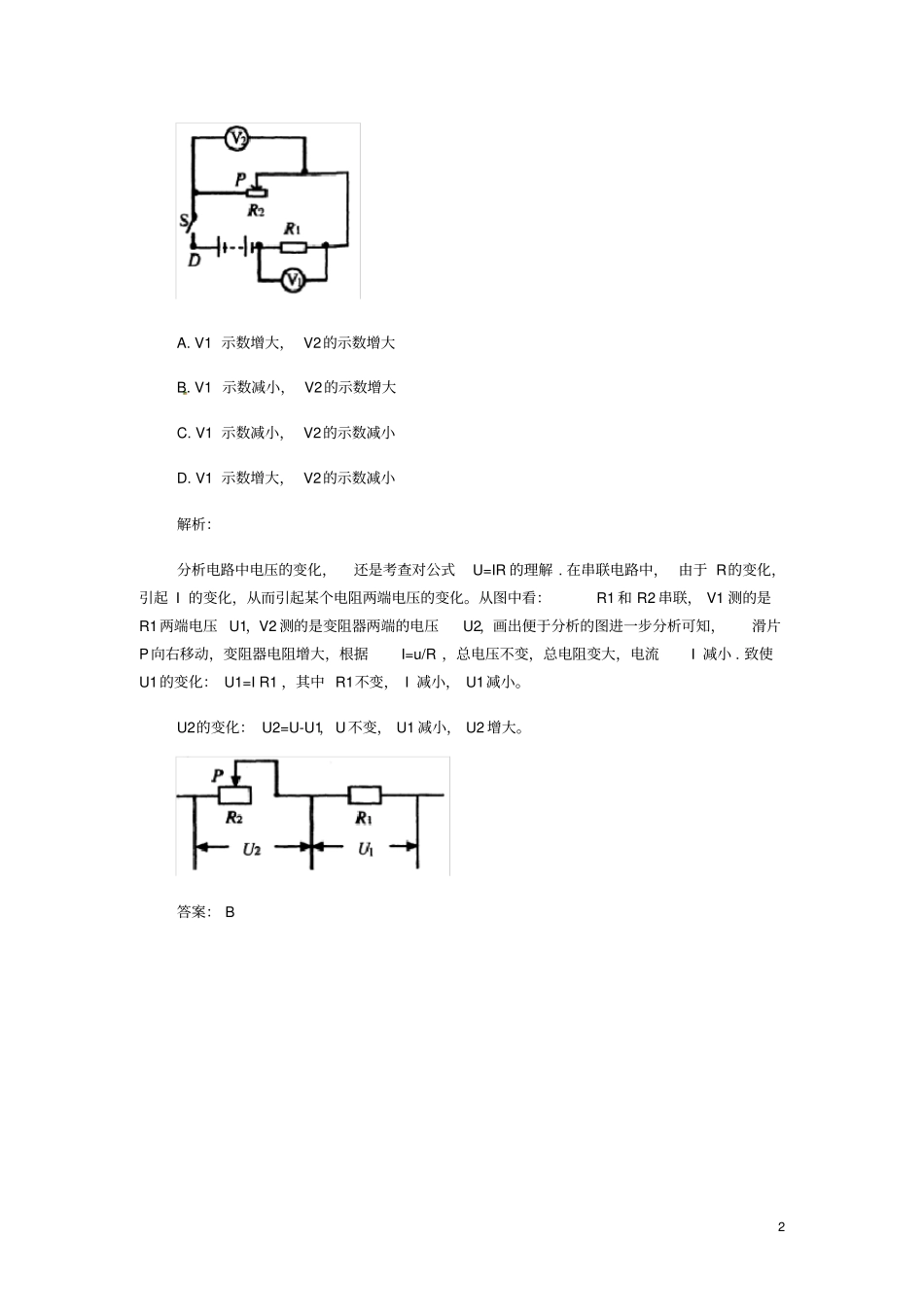

中考物理考点总结串联电路和并联电路的特点_第2页
2/2
1串联电路和并联电路1、串联电路和并联电路中的电流关系:串联电路中各处电流都相等:I=I1=I2=I3=⋯⋯In并联电路中总电流等于各支路中电流之和:I=I1+I2+I3+⋯⋯In2、串联电路和并联电路中的电压关系:串联电路中总电压等于各部分电路电压之和:U=U1+U2+U3+⋯⋯Un并联电路中各支路两端的电压都相等:U=U1=U2=U3=⋯⋯Un3、串联电路和并联电路的等效电阻:串联电路中总电阻等于各部分电路电阻之和:R=R1+R2+R3+⋯⋯Rn并联电路总电阻的倒数等于各支路电阻倒数之和:常见考法本知识是电学的重点,年年必考。属于考试水平中理解层次的知识点有:串、并联电路中的电流关系、串、并联电路中的电压关系、串、并联电路的等效电阻。这部分经常出现在综合性较高的计算题中。误区提醒并联电路像河流,分了干路分支流,干路开关全控制,支路电器独立行。串联等流电压分,并联分流电压等;串联灯亮电阻大,并联灯亮小电阻。【典型例题】例析:如图所示,电源电压保持不变,当开关S闭合,滑动变阻器的滑片P向右滑动时,电压表()2A.V1示数增大,V2的示数增大B.V1示数减小,V2的示数增大C.V1示数减小,V2的示数减小D.V1示数增大,V2的示数减小解析:分析电路中电压的变化,还是考查对公式U=IR的理解.在串联电路中,由于R的变化,引起I的变化,从而引起某个电阻两端电压的变化。从图中看:R1和R2串联,V1测的是R1两端电压U1,V2测的是变阻器两端的电压U2,画出便于分析的图进一步分析可知,滑片P向右移动,变阻器电阻增大,根据I=u/R,总电压不变,总电阻变大,电流I减小.致使U1的变化:U1=IR1,其中R1不变,I减小,U1减小。U2的变化:U2=U-U1,U不变,U1减小,U2增大。答案:B
