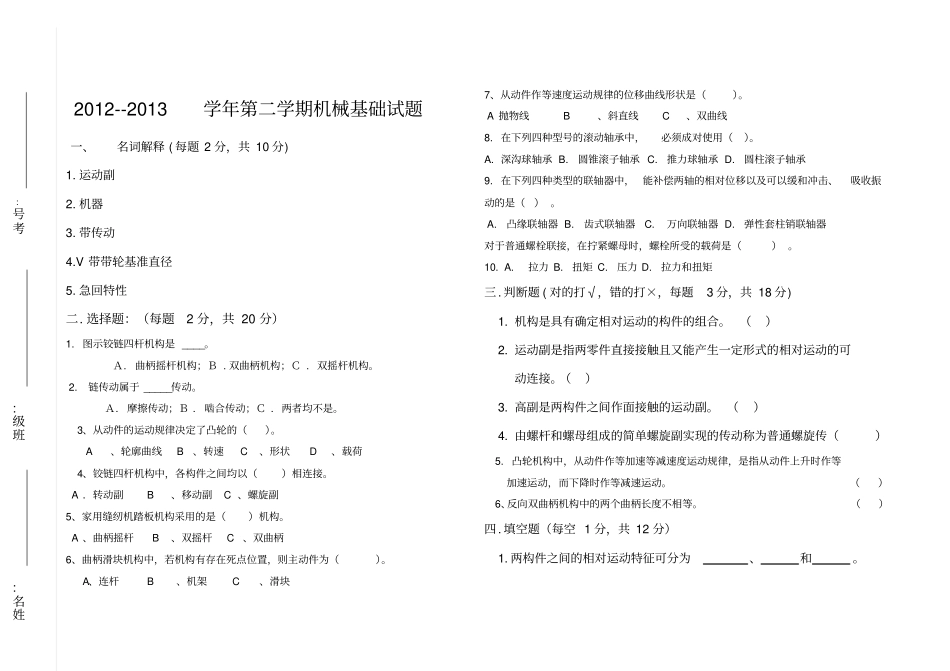

2012--2013学年第二学期机械基础试题一、名词解释(每题2分，共10分)1.运动副2.机器3.带传动4.V带带轮基准直径5.急回特性二.选择题：（每题2分，共20分）1.图示铰链四杆机构是____。Ａ.曲柄摇杆机构；Ｂ.双曲柄机构；Ｃ.双摇杆机构。2.链传动属于_____传动。Ａ.摩擦传动；Ｂ.啮合传动；Ｃ.两者均不是。3、从动件的运动规律决定了凸轮的（）。A、轮廓曲线B、转速C、形状D、载荷4、铰链四杆机构中，各构件之间均以（）相连接。A．转动副B、移动副C、螺旋副5、家用缝纫机踏板机构采用的是（）机构。A、曲柄摇杆B、双摇杆C、双曲柄6、曲柄滑块机构中，若机构有存在死点位置，则主动件为（）。A、连杆B、机架C、滑块7、从动件作等速度运动规律的位移曲线形状是（）。A抛物线B、斜直线C、双曲线8.在下列四种型号的滚动轴承中，必须成对使用（）。A.深沟球轴承B.圆锥滚子轴承C.推力球轴承D.圆柱滚子轴承9.在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是（）。A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性套柱销联轴器对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是（）。10.A.拉力B.扭矩C.压力D.拉力和扭矩三.判断题(对的打√，错的打×，每题3分，共18分)1.机构是具有确定相对运动的构件的组合。（）2.运动副是指两零件直接接触且又能产生一定形式的相对运动的可动连接。（）3.高副是两构件之间作面接触的运动副。（）4.由螺杆和螺母组成的简单螺旋副实现的传动称为普通螺旋传（）5.凸轮机构中，从动件作等加速等减速度运动规律，是指从动件上升时作等加速运动，而下降时作等减速运动。（）6、反向双曲柄机构中的两个曲柄长度不相等。（）四.填空题（每空1分，共12分）1.两构件之间的相对运动特征可分为、和。姓名:班级:考号:2.运动副可分为和两大类。3.机器及各种设备的基本组成单元是。4、V带带轮的常用结构有实心式、和。5、普通螺纹按旋合长度不同可分为、和。五、简答题（每题5分，共20分）1、何为螺旋传动？2、V带结构是怎样的？（画出简图）3、链传动的优点是什么？4、齿轮传动的缺点是什么？六、应用：（共20分）1.图示定轴轮系中min/14401rn，min/4804rn21,49,25431zzz。求传动比14i=？齿轮2的齿数?2z由1n转向确定各轮转向（在图中标出）。(10分)2.图示铰链四杆机构，试问：当以杆AD为机架时，称为何种机构？（10分）2011---2012学年第一学期机械基础试题（1、2班）答案一、名词解释(每题10分，共20分)1.运动副：指两构件直接接触且又能产生一定形式的相对运动的可动连接。2.机器：是人们根据使用要求而设计制造的一种执行机械运动的装置，用来变换或传递能量、物料与信息，从而代替或减轻人类的体力劳动或脑力劳动。3、带传动：带传动一般由固连于主轴上的带轮（主动轮）、固连于从动轴上的带轮（从动轮）和紧套在两轮上的挠性带组成。4.5.二、选择1——5BBAAA6——10CABDD三、判断题(对的打√，错的打×，每题3分，共18分)1、√2、√3、×4、√5、√6、√四、填空题（每空1分，共12分）1、转动副、移动副、螺旋副2、高副、低副3、零件4、腹板式、孔板式、轮辐式5、长旋合长度、中等旋合长度、短旋合长度四、简答题（每题5分，共20分）1、答：螺旋传动是利用螺旋副来传递运动和动力的一种机械传动，可以方便的把主动件的回转运动变为从动件的直线运动。2、答：V带有窗帘芯结构和绳芯结构两种，分别由包布、顶胶、抗拉体和底胶四部分组成。3.4.
